耐博泵阀气动单座调节阀-参数-价格-中国粉体网

核心参数

连接方式：
其他
材质：
其他
口径：
20
压力：
1.6MPa
设计标准：
-
流动方向：
其他
连接通道：
其他
驱动方式：
气动
输送物料：
-

相关资料

用户评论

公司动态

问商家

■产品概述

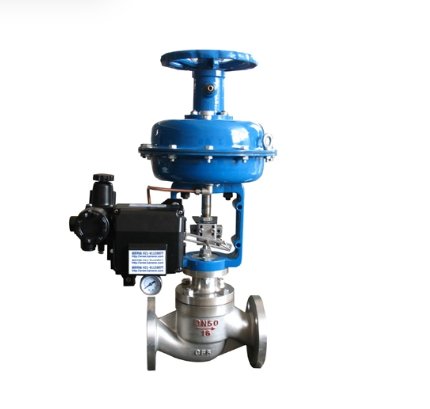

气动薄膜单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，执行机构高度低、重量轻、装备简便,阀体结构紧凑、流道通畅,具有大的流量系数。气动单座调节阀产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。产品有标准型、调节切断型、波纹管密封型、夹套保温型等多个品种。适用液体温度由-200℃至+560℃范围内多种档次。

■主要零件材料

零件名称	材料	温度范围
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座	1Cr18Ni9	-250～550℃
阀芯、阀座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A3

■主要技术参数

公称通径mm			20				25	40		50	65	80	100	150		200	250	300	350	400
阀座直径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可与本公司商洽生产
额定流量系数Kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力Mpa			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60			100
流量特性			直线、等百分比、快开型
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN (Mpa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式			直通单座铸造球型阀
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式			普通式(常温型)、热片式(中温型)、低温型
可调比R			50:1
气源接头			M16×1.5

注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。

■执行机构主要技术参数

型号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面积cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
弹簧范围Kpa	20～100(标准):40～200; 80～240; 20～60; 60～100

■性能指标

项目		指标值	项目				指标值
基本误差%	不带定位器	±5.0	始终点偏差 %	气关	不带定位器	始点	±5.0
	带定位器	±1.0				终点	±2.5
回差%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤1.0		气开	不带定位器	始点	±2.5
						终点	±5.0
死区%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤0.4	允许泄漏量L/h				1×10-4×阀额定容量
额定行程偏差%		±2.5
