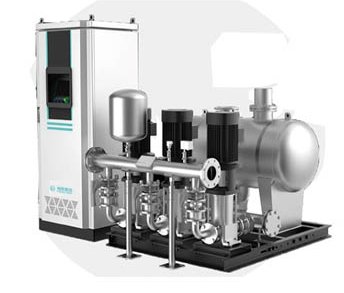

CQWG型无负压供水设备，罐式无负压供水设备

1、概述

管网叠压（无负压）变频供水设备是由管网叠压（无负压）装置和泵组及控制柜组成的供水设备，设备串接在市政管网压力不足的地方，设备通过压力传感器检测进出口压力，将检测值和设定值进行比较，运算出在市政自来水管网的原有压力基础上需要增加的压力值，确定水泵投入运行台数和变频器输出频率（反应到电机及水泵为转速）以符合用水曲线实现恒压，管网叠压（无负压）变频供水设备大限度地利用了市政自来水管网的原有压力，对市政自来水管网不产生负压，用稳流罐取代老式水池，减少了用水二次污染，是供水领域节能型产品。

2、适用范围

居民生活用水：如高层建筑、居民水区、别墅等

公 共 场 所：如医院、学校、体育馆、高尔夫球场、机场

商 用 大 厦：如宾馆、写字楼、百货商场、大型桑拿浴等

灌       溉：如公园、游乐场、果园、农场等

制  造   业：如生产制造、洗涤装置、食品工业、工厂

其       它：水池及其它形式供水改造

3、设备使用环境

环境温度：0℃～40℃

空气相对湿度：〈90%，无结露

电源电压：380V×（1 ±10%）

电源频率：50Hz±2Hz

振动：〈0.5g，振动频率为10Hz～150Hz，振动加速度不应超过5m/s²

倾斜度:<5度

设备运行地点应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸气。

4、优点

4.1、无负压

-系统与市政自来水管网直联取水加压运行不会造成市政自来水管网出现负压。

-高品质智能型电脑控制

-专业自主开发，具有多样化功能，能够提供尖端水准的精密控制。

4.2、借压（或叠压）

设备在运行时借助市政自来水管网的压力，并在此基础上增压，与从普通蓄水池吸水相比运行时可减少泵台数或降低转速而达到节能目的。

4.3、保持恒压压力

设备实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。

4.4、停电不断水

供电线路停电时，系统通过旁通等手段实现停电不断水，即停电时系统由市政管网自来水直接供水。保证自来水压力能到达的用户范围内不断水。

4.5、高度自动化

系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、检测和维护。

4.6、卫生

过流部件均采用不锈钢等食品级材料制造，符合涉水卫生规范。

4.7、节省投资

系统没有蓄水池等土建贮水设施，节省了占地面积，降低了建筑承载负荷，因而大大降低了投资费用。

4.8、节省运行费用

系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源在60%以上。

如市政管网有压力，运行时，运行时只需在市政压力基础上补压即可。与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸收的功率较小。节能效果显著。

系统全自动运行无需专人值守；又因为没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清洗、消毒等工作。故进一步降低了运行费用。
