宏达振动2ZKG1443高频振动脱水筛-参数-价格-中国粉体网

核心参数

ZKG高频振动脱水筛

产品介绍：

ZKG系列高频直线振动筛主要用于煤炭、冶金、有色、电力、水利、建材、轻工和化工等行业对细粒物料进行脱水和分级。

矿用直线振动筛筛箱运动轨迹为直线，振动器采用块偏心式结构，可配套选择给料箱，给料箱的应用延长进料端筛网使用寿命，同时增加振动筛的有效筛分面积，驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性联轴器、克服了万向节联轴器易损坏的缺陷。

性能特点：

该筛机技术参数先进，振动强度高，处理能力大，筛分效率高。采用双电机自同步直接通过联轴器拖动振动器，结构简单，维修方便，运行平稳，噪音小，使用寿命长。

1、体积小、重量轻、便于安装及工艺布置；

2、采用节能振动电机或激振器作振动源；

3、橡胶弹簧支撑并隔振，处理量大，筛分效率高；

4、筛网由标准小块拼装，更换极为方便。

结构形式：

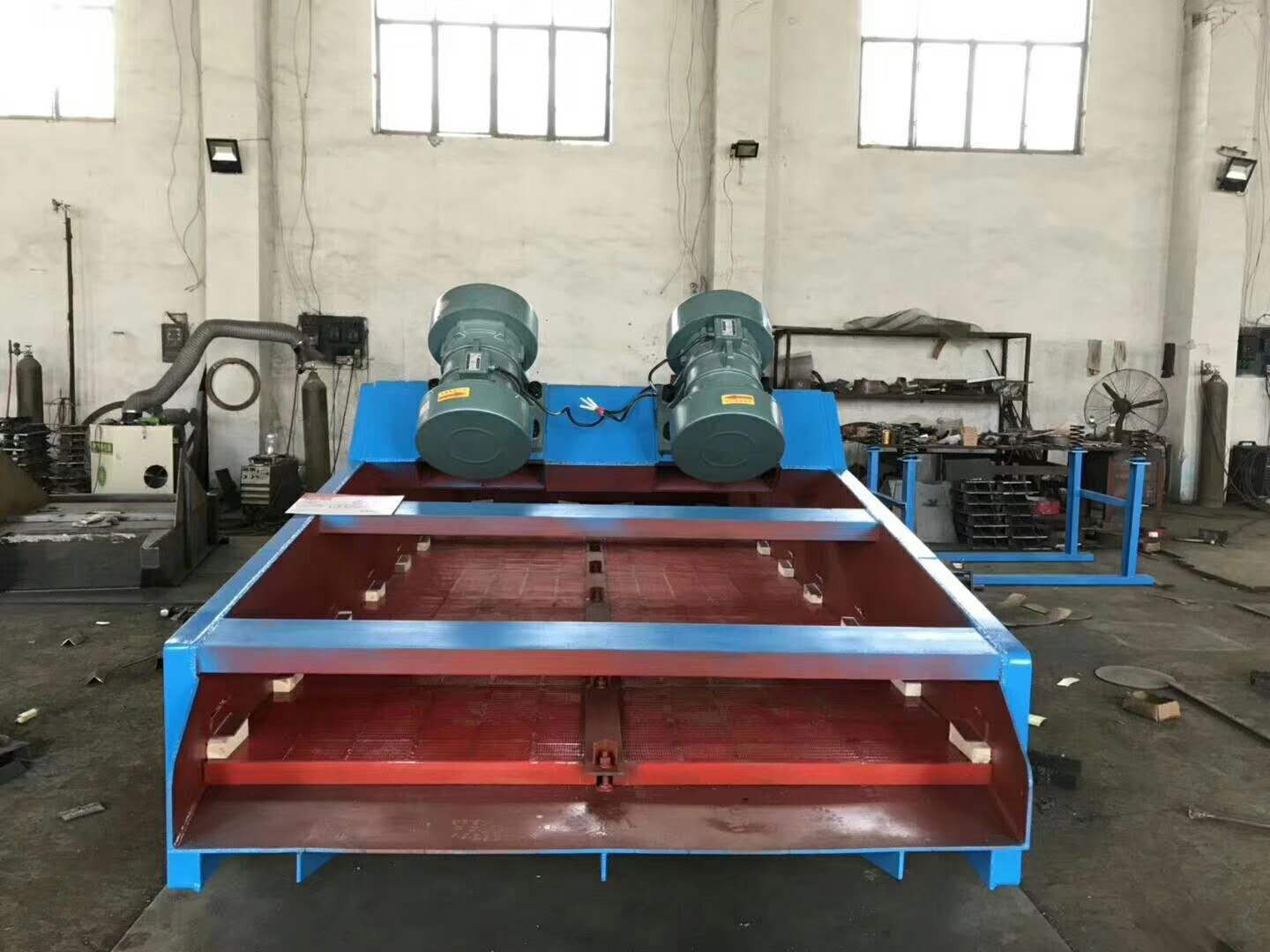

高频直线振动筛是由双电机直联驱动、带块偏心式振动器、振动频率不低于24HZ的座式直线振动筛。电机可左装和右装。该机主要由筛箱，振动器，电机，电机座，筛网，减震装置等组成。

工作原理：

直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。**筛分目数400目，可筛分出7种不同粒度的物料。

技术参数：

型号	筛面规格（长×宽）	层数	筛孔尺寸mm	进料粒度 mm	处理量(t/h)	电机功率 kw	总重量 kg	振频(Hz)	双振幅(mm)	筛面倾角(°)	外形尺寸长×宽×高(mm)
ZKG1237	3700×1200	1	4-50	≤200	10-100	5.5×2	1750	16	6-8	40-45	3800×2050×1920
2ZKG1237	3700×1200	2	4-50	≤200	10-100	5.5×2	2345	16	6-8		3800×2050×2200
ZKG1443	4300×1400	1	4-50	≤200	10-150	5.5×2	4100	16	6-8		4500×3040×2500
2ZKG1443	4300×1400	2	4-50	≤200	10-150	5.5×2	4900	16	6-8		4500×3040×2700
3ZKG1443	4300×1400	3	4-50	≤200	10-150	5.5×2	5270	16	6-8		4500×3040×2820
2ZKG1548	4800×1500	2	5-50	≤200	15-200	7.5×2	5336	16	8-10		4800×3140×2814
3ZKG1548	4800×1500	3	5-50	≤200	15-200	7.5×2	5900	16	8-10		4799×3140×3014
2ZKG1848	4800×1800	2	5-50	≤300	50-500	7.5×2	6189	16	8-10		4799×3440×2814
3ZKG1848	4800×1800	3	5-50	≤300	50-500	7.5×2	6750	16	8-10		4799×3440×3014
4ZKG1848	4800×1800	4	5-50	≤200	50-500	11×2	7000	16	8-10		4799×3440×3503
2ZKG1860	6000×1800	2	5-150	≤300	80-600	11×2	8950	16	8-10		6000×3440×3326
