全自动干法激光粒度仪测试报告解读

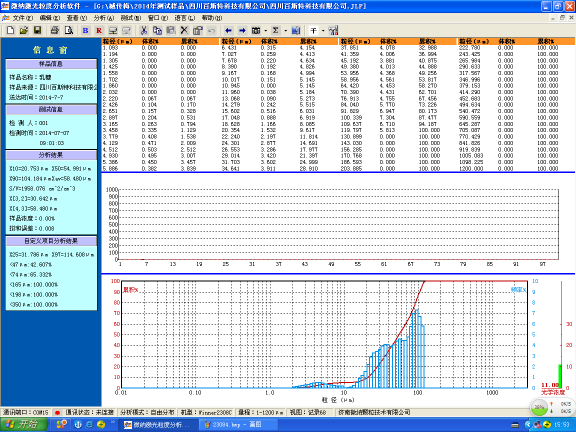

    测试区域分为测试数据区，光电探测器强度区，实时粒径分布区，待检测光强度稳定后，即可保存检测数据，完成检测过程。

    测试完毕后，根据需要选取记录生成平均结果，系统形成分析记录。

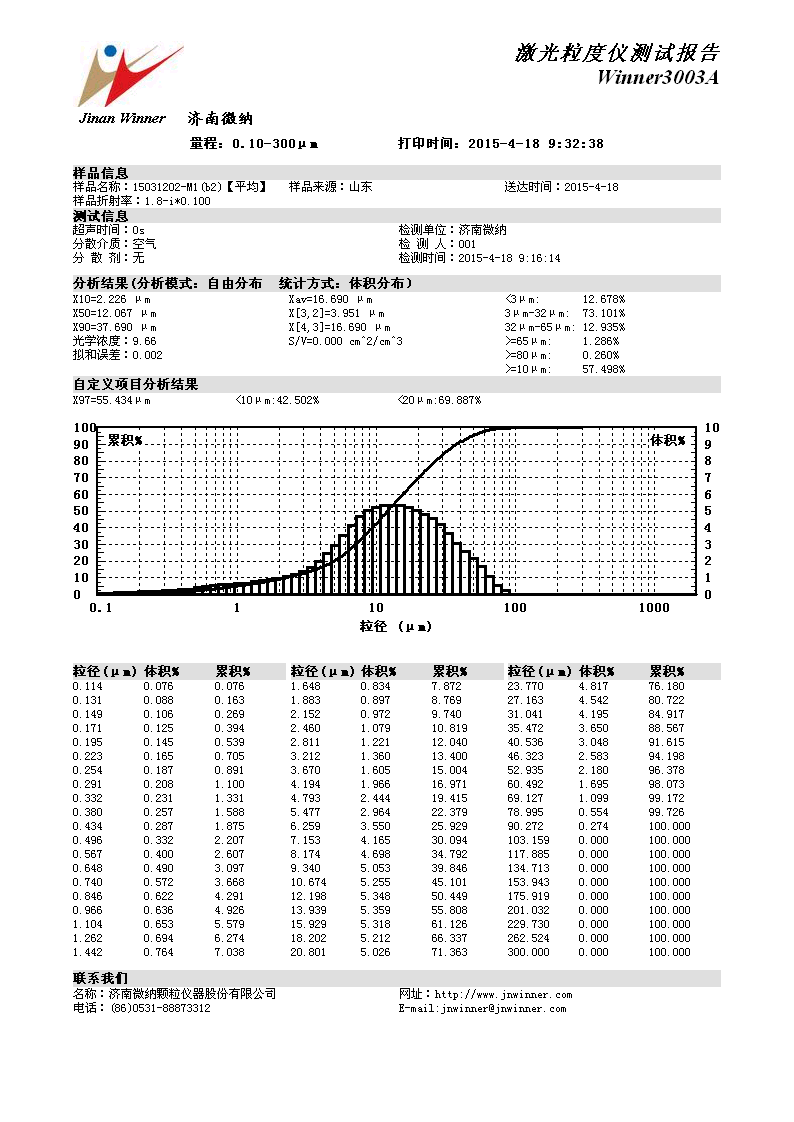

    测试报告基本说明：

    1.数据列表是分析图表相对应的测试结果。

    2.X50：颗粒粒径分布为50%的粒径，即小于此粒径的颗粒体积含量占全部颗粒的50%。

    3.X10：颗粒累计分布为10%的粒径，即小于此粒径的颗粒体积含量占全部颗粒的10%。

    4.X90：颗粒粒径分布为90%的粒径，即小于此粒径的颗粒体积含量占全部颗粒的90%。    5.S/V：体积比表面积，即单位体积颗粒的表面积。

    6. 自定义项目分析结果：用户根据需要自行添加的分析项目，添加该分析项目后，软件自动显示出结果。

    7.X[4，3]：体积平均粒径，是粒径对体积（或重量）的加权平均，同上述Xav。

    8.拟合误差：能谱数据向粒度分布数据转换时产生的计算误差。

    9.X[3，2]：表面积平均粒径，是粒径对表面积的加权平均，又称索太尔平均径。

    10.粒度分布图表说明：右列是某一区间的体积百分比，对应的是起伏的直方图（或曲线图）。左列是体积累计百分比，对应的是上升趋势的曲线图。横向是粒径值，该数值呈对数分布。

    11.Xav：颗粒群的平均粒径。

    工具：Winner3003激光粒度仪主机1台吹气球1个

    加密狗1个擦镜纸3本

    专家系统软件1套毛刷1把

    空压机（中美合资）1台PU管Φ81根

    冷干机1台取样小勺1把

    收尘器（德国进口）1台硅胶管1根

    金刚砂1袋2A保险管5个

    通讯线1根保修卡1份

    电源线2根合格证1份

    螺丝刀3把扳手2把

    负压表1个说明书1份

    微纳干法激光粒度仪测试采用空气作分散介质，利用高精度喂料装置，配合紊流分散原理和专利粉料喷射泵，保证样品被充分分散。适用于任何干粉物料，特别是和水发生化学反应以及在液体中发生形状变化的粉料，与湿法相比具有相同的准确度和重复性。

    Winner3003干法激光粒度仪适用于任何干粉物料，对于在形状变化及损失的如中草药、磁性材料、液体中会发生化学反应、以及分布比较宽且颗粒较大的粉末行业更具有独特的适用性和实用性。

    具有极高地准确度和重复性，可用于研究机构和企业的科学研究、新品开发、产品检测和质量控制。  采用设计合理的结构和新一代分散器件，分散效果达到同类仪器一倍以上。采用MIE氏散射原理作为理论基础，配合高稳定性的He-Ne激光器与高灵敏度的环式光电探测器，会聚光傅立叶变换光路，保证了测试结果的重复性和准确性。适用于水泥、化工产品、陶瓷、煤粉、炸药、石墨碳酸钙、药品、染料、颜料、填料、粉尘、添加剂、农药、催化剂、、感光材料、燃料、金属与非金属粉末、高岭土及其他粉体行业，

    Winner3003激光粒度分析仪系光机电算相结合的高新技术产品，?最合理的结构设计：采用样品分散系统与光学探测系统巧妙结合，大大缩短了喷射管道，最大限度减少 了管道磨损，消除了物料的二次污染，而且有效利用了紊流动能，提高了分辨率。独家专利技术，显著提高测试分辨率采用会聚光傅里叶变换专利技术，不仅克服了透镜孔径对散射角的限制，在有限的空间内实现量程的大范围扩展，并添加多个辅助集成光电探测器，能有效采集测试量程所对应的各个角度的散射光，实现全量程内的测试准确度和可靠性。

    技术参数：

    规格型号Winner3003A

    通道数40

    测试范围0.1-300μm

    测试速度<1min/次

    执行标准Q/0100JWN001-2013，GB/T19077.1-2008，ISO13320-1:1999

    重复性误差<1%（国家标准样品D50值）

    准确性误差<1%（国家标准样品D50值）

    分散方法干法紊流分散模式

    激光器参数高性能He-Ne激光器  λ= 632.8nm,  p>2mW

    体积850mm×380mm×240mm

    操作模式手动 / 全自动操作模式可切换

    空压机气源压力0.1-0.8MPA连续可调

    重量50Kg

    统计方式体积分布和数量分布，以满足不同行业对于粒度分布的不同统计方式空压机具有空气粉尘过滤功能

    软件功能分析模式包括自由分布、R-R分布和对数正态分布、按目分级统计模式等，满足不同行业对被测样品粒度统计方式的不同要求。

    统计比较可针对多条测试结果进行统计比较分析，可明显对比不同批次样品、加工前后样品以及不同时间测试结果的差异，对工业原料质量控制具有很强的实际意义。

    智能操作模式具有智能操作模式，可以自动控制测试进程步骤，多语言支持中英文语言界面支持，还可根据用户要求嵌入其他语言界面。

    不但减轻测试人员的工作量，而且由于无人为因素干扰，测试结果的重复性更好。

    自定义分析用户自定义分析参数，根据粒径求百分比、根据百分比求粒径或根据粒径区间求百分比， 测试报告测试报告可导出Word、Excel、图片（Bmp）和文本（Text）等多种形式的文档，满足在任何场合下查看测试报告以及科研文章中引用测试结果。以满足不同行业对粒度测试的表征方式。

    售后承诺：

    1.软件终生免费升级：同型号软件终生免费升级。

    2.售后保障服务：我公司产品均提供免费上门安装调试，1个月内出现质量问题或达不到技术要求即无条件退换，超过保修期的产品终生维护，承诺零配件更换只收成本费。两年内无条件免费上门维修（省内24小时，国内48小时到现场）。

    3.免费附加服务：联测活动校准仪器：每年举办联测活动，收集客户测试数据并进行仪器校准。

    4.人员培训服务：需方操作人员免费培训，并不定期举办测试培训班，集中讲授操作技巧，帮助提高需方操作人员的测试水平。

    济南微纳颗粒仪器股份有限公司（ 证券名称为：“微纳颗粒”，证券代码为：430410。）公司的前身为山东建材学院颗粒测试研究所，研究激光粒度测试技术自1982年承担国家七五科技攻关项目开始，至今已有30余年的历史。是集研发、生产、销售颗粒测试相关仪器设备于一体的高新技术企业，研制的便携式、台式、干粉等系列的激光粒度仪均代表了国内同行业内最高水平，多年来济南微纳以先进的科技实力及过硬的产品质量，为中国科学学院、山东省科学院、北京大学、清华大学、上海交通大学等高校科研院所、及中国石化胜利油田有限公司、鞍钢集团、立邦涂料有限公司、中国民用航空总局等各行业的龙头企业提供技术支持与服务，获得了广大用户的好评。

任中京教授，微纳公司董事长、首席专家任中京教授，从事激光颗粒分析理论与技术研究工作30年有余。1995年被评为教授。济南大学研究生导师。期间主持并完成国家省部科技攻关项目4项。在国际颗粒学研究领域享有很高声誉。
