在温暖的春日，莱驰科技(Retsch Technology)海外销售经理Joerg Westman先生来到了中国石化石油化工科学研究院（以下简称石科院），回访粒度仪的老用户。石科院是中国石化直属的石油炼制与石油化工综合性科学技术研究开发机构，创建于1956年，以石油炼制技术的开发和应用为主，注重油化结合，兼顾相关石油化工技术的研发。石科院主导开发了催化裂化、铂重整、延迟焦化、尿素脱蜡和催化剂、添加剂的研制生产，被誉为中国炼油史上的“五朵金花”，是实现中国现代炼油技术从无到有的标志。今天我们来到的就是催化裂化催化剂研究室。

催化裂化催化剂研究室主要研究催化裂化催化剂，催化裂化催化剂是粒径分布范围主要在20-100um的微球颗粒。催化剂的圆整程度直接影响催化剂流化性能、耐磨损强度等性能，是催化剂重要物性指标之一。

实验要求：

实验提供了两种催化裂化催化剂样品，要求使用Retsch Technology（莱驰科技）的动态图像法粒度粒形分析仪CAMSIZER XT对两种样品进行形貌识别，区分出形貌差异。

测试仪器：

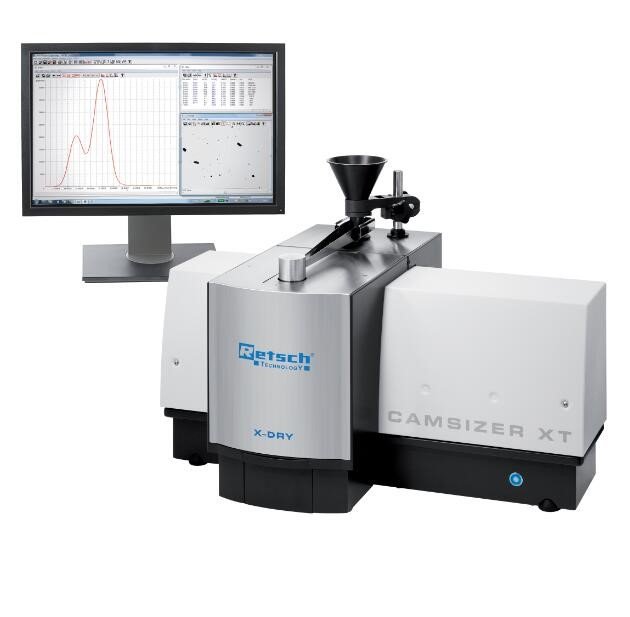

Camsizer XT采用ISO 13322-2动态图像法原理检测颗粒的粒度分布，独家专利的双CCD镜头设计，能够检测1um-3mm的颗粒粒度与形貌特征。130万像素的高速摄像镜头每秒钟可以采集高达275张照片。检测结果实时显示，单次检测时间仅需1~3min。

 样品形貌对比：

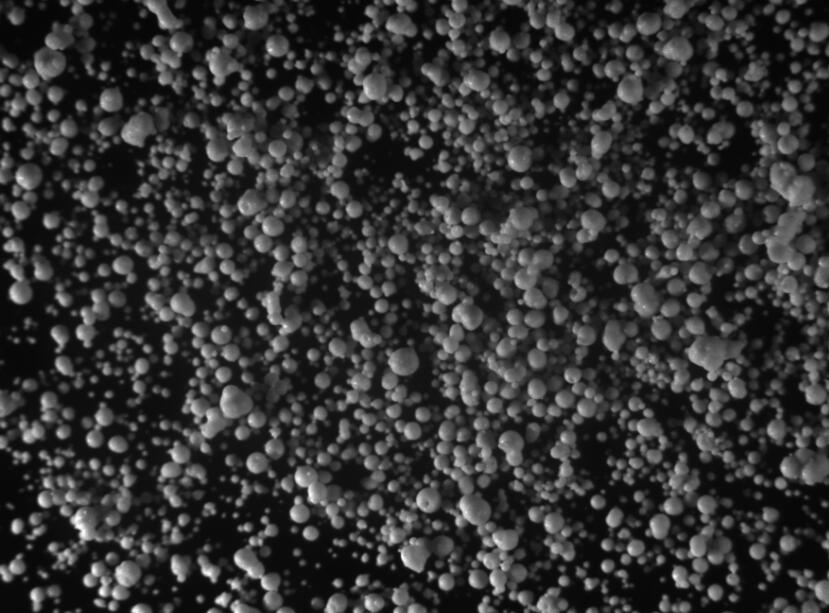

显微镜照片看到的样品B和样品D的形貌外观相近，见下图。

样品B

样品D

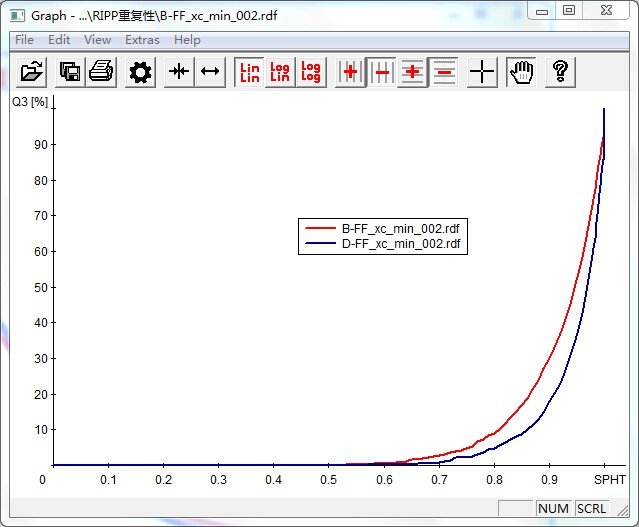

图中可以看出，样品D的形貌分布曲线明显区别于样品B，意味着样品D具有更好的球形度，总体形貌更加规则。

催化剂球形度随粒径增大而变化的趋势。

莱驰科技海外销售经理Joerg Westmann先生与石科院催化裂化催化剂研究室的郭瑶庆老师合影

德国莱驰科技动态图像法粒度粒形分析仪能够完美地表征微球类催化剂的形貌，定量检测催化剂的球形度等形貌信息，单次检测时间仅需1~3min。

参考文献（References）：

1 郭瑶庆，朱玉霞，张连荣，蔡智. 催化裂化催化剂的粒度分析误差与校正.中国石油学会石油炼制学术年会，2005
