重晶石是以硫酸钡为主要成分的硫酸盐类矿物，是钡的最常见矿物，它的成分为硫酸钡。产于低温热液矿脉中，如石英-重晶石脉，萤石-重晶石脉等，常与方铅矿、闪锌矿、黄铜矿、辰砂等共生。

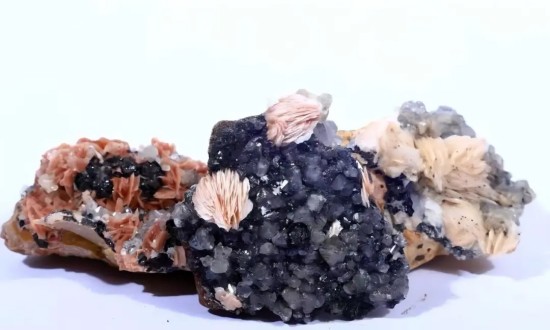

纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。是自然界分布最广的含钡矿物，钡可被锶完全类质同象代替，形成天青石；被铅部分替代形成北投石(因产自台湾北投温泉而得名)。

矿物组成

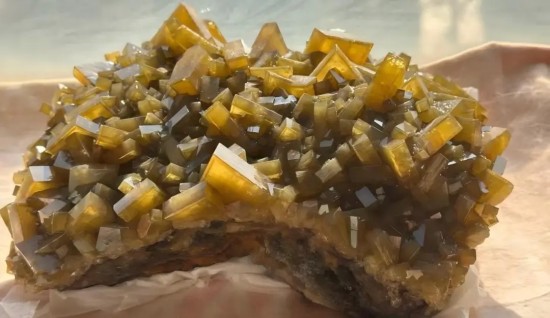

重晶石化学性质稳定，不溶于水和盐酸，无磁性和毒性。重晶石化学组成为BaSO4。常呈厚板状或柱状晶体，多为致密块状或板状、粒状集合体。质纯时无色透明，含杂质时被染成各种颜色，条痕白色，玻璃光泽，透明至半透明。莫氏硬度3~3.5，比重4.0~4.6。硬度小、密度大、遇盐酸不起泡，并以此与相似的方解石相区别。

主要分布

全球重晶石资源比较丰富，主要分布在中国、美国、印度、伊朗、哈萨克斯坦、巴基斯坦、摩洛哥、土耳其、墨西哥、俄罗斯等国。

中国是重晶石资源大国，分布于全国21个省（市、自治区），主要的矿区分布在贵州、甘肃、广西、湖南、浙江等省（区）。

吉尔吉斯斯坦重晶石矿点主要分布在北天山构造带（29处），其中数量最多的矿点（11处）分布在吉尔吉斯山脊的东南支脉：阿克塔什科罗，多努斯，科伊纳尔等。

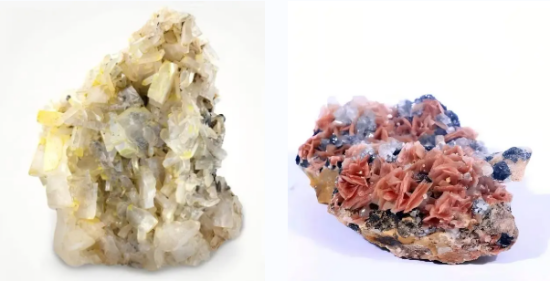

主要类型

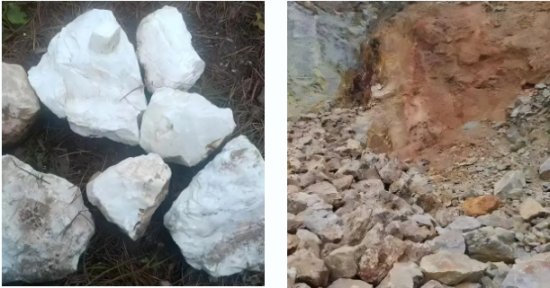

1.单矿物重晶石矿：矿石含BaSO4 80%~98%，极少伴生矿物。

2.石英—重晶石矿：主要由重晶石和石英组成。矿石中石英含量达到30%~45%.石英的嵌布粒度在很大程度上影响矿石的质量，嵌布粒度越细，选别越困难。

3.萤石—重晶石矿：重晶石和萤石是这一类矿石的主要矿物，其它伴生矿物有石英、方解石。

4.硫化矿—重晶石矿：主要由重晶石和硫化铁、硫化铜、硫化锌和硫化铅等组成，其它伴生矿物有石英、方解石和萤石。

5.铁矿—重晶石矿：主要由重晶石矿和磁铁矿、赤铁矿、针铁矿等铁矿物组成，其他伴生矿物有石英和方解石。

6.黏土质或砂质重晶石矿：这类矿石有不同数量的黏土、岩石碎屑、单矿物重晶石碎屑等。

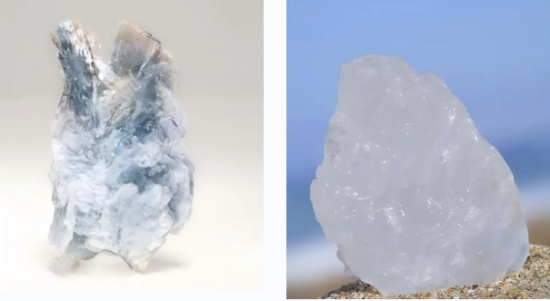

主要用途

重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。

在一些油井、气井钻探时，一般使用的钻井泥浆、粘土比重为2.5左右，水的比重为1，因此泥浆比重较低，有时泥浆重量不能与地下油、气压力平衡，则造成井喷事故。在地下压力较高的情况下，就需要增加泥浆比重，往泥浆中加入重晶石粉是增加泥浆比重的有效措施。做钻井泥浆用的重晶石一般细度要达到325目以上，如重晶石细度不够则易发生沉淀。钻井泥浆用重晶石要求比重大于4.2，BaSO4含量不低于95%，可溶性盐类小于1%。

锌钡白是一种常用的优质白色颜料，可作为油漆、绘画颜料的原料。将硫酸钡加热，使用还原剂就可还原成硫化钡(BaS)，然后与硫酸锌(ZnSO4)反应得到的硫酸钡和硫化锌的混合物(BaSO4占70%，ZnS占30%)即为锌钡白颜料。制取锌钡白的重晶石要求BaSO4含量大于95%，同时应不含有可见的有色杂物。

以重晶石为原料可以制造氧化钡、碳酸钡、氯化钡、硝酸钡、沉淀硫酸钡、氢氧化钡等化工原料。

化学纯的硫酸钡是测量白度的标准;碳酸钡是光学玻璃的重要原料，它向玻璃中引入BaO，从而增大玻璃的折光率，并改善其它光学性能；在陶瓷中用来配制釉料；氯化钡是一种农用杀虫剂；硝酸钡用于焰火和玻璃工业中；高锰酸钡是一种绿色颜料。

在油漆工业中，重晶石粉填料可以增加漆膜厚度、强度及耐久性。锌钡白颜料也用于制造白色油漆，在室内使用比铅白、镁白具有更多的优点。油漆工业用重晶石要求有足够的细度和较高的白度。

利用重晶石具有吸收X射线的性能，用重晶石制做钡水泥、重晶石砂浆和重晶石混凝土，用以代替金属铅板屏蔽核反应堆和建造科研、医院防X射线的建筑物。

橡胶和含约10%重晶石的柏油混合物已成功地用于停车场，是一种耐久的铺路材料。目前，重型道路建设设备的轮胎已部分地填充有重晶石，以增加重量，利于填方地区的夯实。

重晶石和油料调和后涂于布基上制造油布；重晶石粉用来精制煤油；在医药工业中做消化道造影剂；还可制农药、制革、制焰火等。此外，重晶石还用作提取金属钡，用作电视和其它真空管的吸气剂、粘结剂。钡与其它金属(铝、镁、铅、钙)制成合金，用于轴承制造。

选别方法

重晶石选矿方法主要由物理提纯和化学提纯

1.手选的主要依据是重晶石与伴生矿的颜色和密度的区别，原矿经过粗碎后，重晶石矿物与脉石矿物能够有效解离，手选可以选出块状的重晶石。

2.重选是根据重晶石与伴生矿物的密度差别进行提纯。原矿经破碎、磨矿至一定粒级进入重选设备进行分选从而将脉石剔除。湖南衡南重晶石矿重选后的硫酸钡含量达92%以上，手选尾矿经重选后可以得到硫酸钡含量达84.50%的重选精矿。

3.磁选是利用不同矿石之间磁性的差异，在磁力的作用下进行选别的方法。磁选主要来除掉一些具有磁性氧化铁类矿物如菱铁矿，通常与重选联合使用，以降低重晶石精矿中铁的含量。

1.随着高品位易选重晶石矿的不断开发利用，急待加大对低品位重晶石矿开发研究的力度。重晶石常与萤石、方解石、石英等矿物紧密伴生，品位低、嵌布粒度细、成分复杂，传统重选工艺难以使其有效分离。浮选可以适应各种复杂嵌布类型的重晶石，因而成为现阶段重晶石选别的主要方法。

2.矿物煅烧过程表现为受热离解为一种组成更简单的矿物或矿物本身发生晶型转变，由一种固相热解为另一种固相和气相的物理变化过程。由于重晶石矿物在成床过程中混入Fe2O3、TiO2、有机质等杂质，这些杂质会使重晶石发灰、发绿及发青等，从而影响重晶石的纯度和白度，严重降低重晶石的使用价值。煅烧可使有机质挥发，煅烧除杂主要适用于去除能够在高温下吸热分解或挥发的杂质。

3.浸出提纯主要是用于除掉重晶石中的碳及有色杂质。它们的存在影响重晶石精矿的白度及应用前景。除掉这些杂质的主要方法有:酸浸法、氧化-还原法、有机酸络合法。酸浸法是利用酸与矿物中的杂质金属或金属氧化物进行反应，生成可溶于水或稀酸的化合物，经洗涤过滤，将可溶物去除，可以达到提纯的目的。重晶石矿经过浓硫酸浸出后，可以使重晶石粉的白度从84.10%提高到88.60%。氧化-还原法首先加入氧化剂使矿物中伴生的金属化合物溶解，并氧化重晶石中的致色有机物，再加入还原剂将Fe还原成Fe，使其溶解，达到除杂增白、提高矿物品位的目的。有机酸络合法是在除铁过程中添加有机酸如EDTA、抗坏血酸、柠檬酸、草酸等，这类酸能溶解铁氧化物，并形成络合物，达到很好的除铁效果。
