协昌环保新建项目 | 智慧除尘解决方案

协昌环保新建项目 | 智慧除尘解决方案
苏州协昌  2022-08-25  |  阅读:1712

手机扫码查看

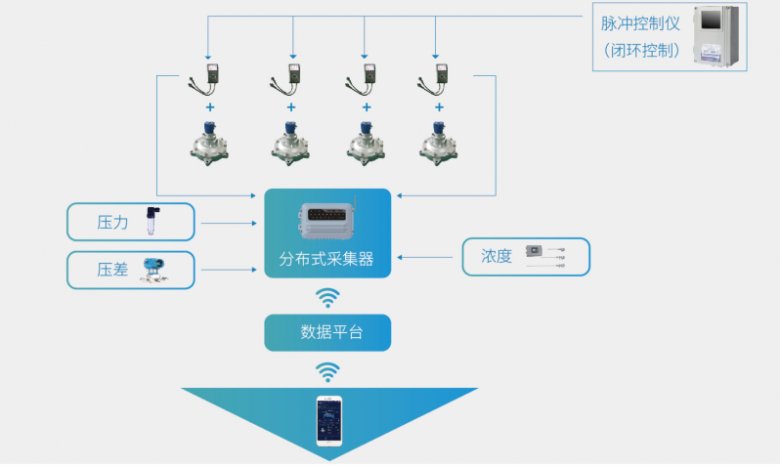

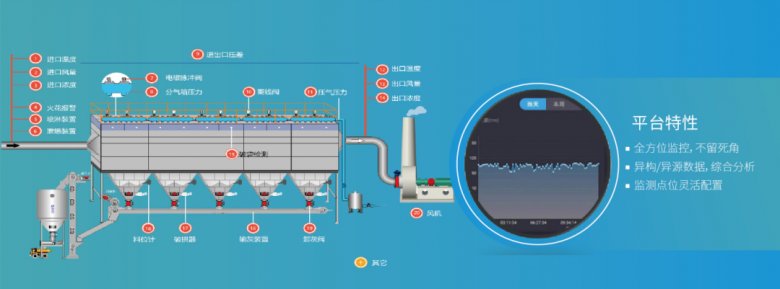

解决方案应用场景一览图

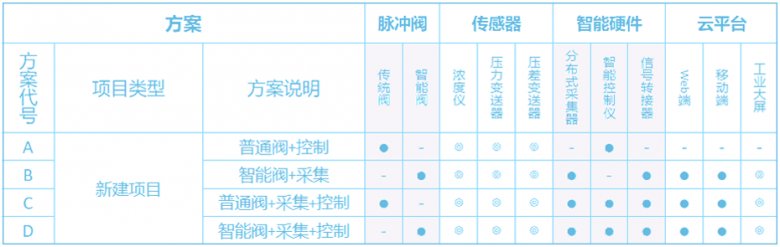

解决方案的种类新建项目对比图


备注:

新建设项目:用户投资智能阀的新项目,直接可配置全套智能化解决方案;

图标说明:“●”必选项,“◎”选配项,“-” 无用项

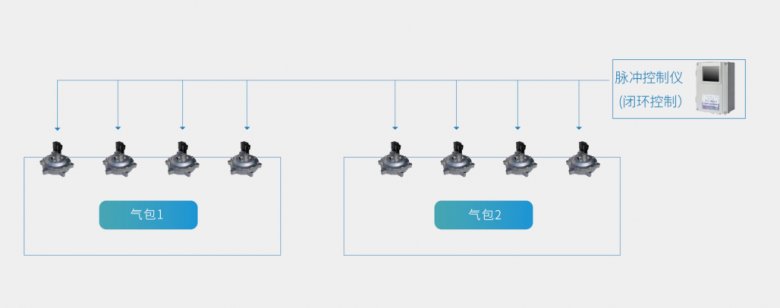

方案A

普通阀+闭环控制的建设方案

全新建设项目:基于普通脉冲阀及闭环控制系统的场景,该方案也适用于改造型项目

解决方案配置:普通电磁脉冲阀+闭环控制仪(可用其它控制仪替代)


方案优点:

系统简单,无需安装压力变送器,即可实现简单的闭环控制;电磁线圈控制带反馈,可识别是否接线有异常断线、掉线等;

方案缺点:

无法实现“掌上巡检”,无数据采集功能;仅适用于直流DC24V以内的电磁脉冲阀;

系统配置


【1】电磁脉冲阀:交流AC220V或直流24V电磁脉冲阀均可;无论什么品牌的脉冲阀均可;不限阀门种类均可应用;

【2】闭环控制仪:基于阻力喷吹的闭环控制模式;多台设备可基于现场总线实现联机运行;

预期价值


实现脉冲控制仪可诊断电磁线圈的信号是否正常,有效提高施工效率,节省施工人力成本、时间成本

内置压差传感器,可实现阻力喷吹模式,节省高压气源消耗量,从而降低能耗,且无需外接压力变送器,减少工程成本

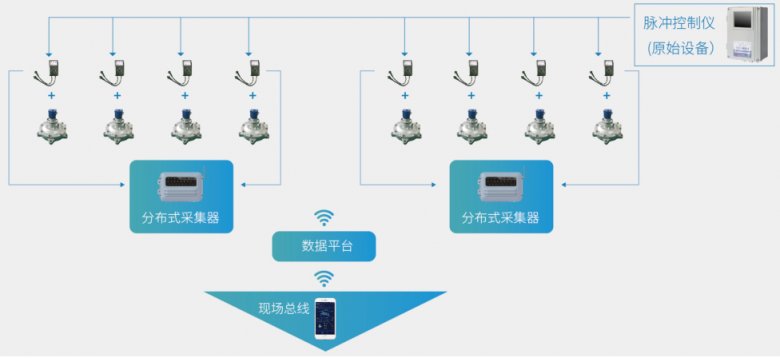

方案B

智能阀+采集的智能化建设方案

全新建设项目:控制系统不做变更 ,仅更换智能脉冲阀的场景,“基本版”智能化升级

解决方案配置:智能电磁脉冲阀+分布式采集器+信号转接器


方案优点:

智能阀自带状态传感器,精准反馈;无需压力变送器,施工成本极低;可直接扩展除尘器监测,实现漏袋检测

方案缺点:

单个智能阀成本略高;

系统配置


【1】信号转接器 (AC220或DC24V):控制信号(电信号)+反馈信号,通过4芯电缆传输至采集设备;

【2】智能电磁脉冲阀:目前仅适用DC24V,3、3.5寸淹没阀;智能阀自带状态监测传感器;即将扩展其它品类,仅协昌阀适用;

【3】分布式采集器:最多可接16个电磁脉冲阀的电信号+3个模拟量传感器,可扩展监测除尘器阻力,浓度;4G物联网通信,直接上传云平台;可通过以太网基于TCP/IP局域网传输

预期价值


实现“掌上巡检”:不限时空得知脉冲阀工作正常与否,实时监测脉冲阀的控制脉宽和“真实”动作脉宽与喷吹周期

智能阀直接诊断控制系统正常与否精准计算除尘器累积消耗有效能耗,辅助用户优化“碳排放”

可直接扩展基本版“漏袋监测”,高实时性,结合通过阻力、浓度监测,突发漏袋30分钟内推送报警信息,及时止损;

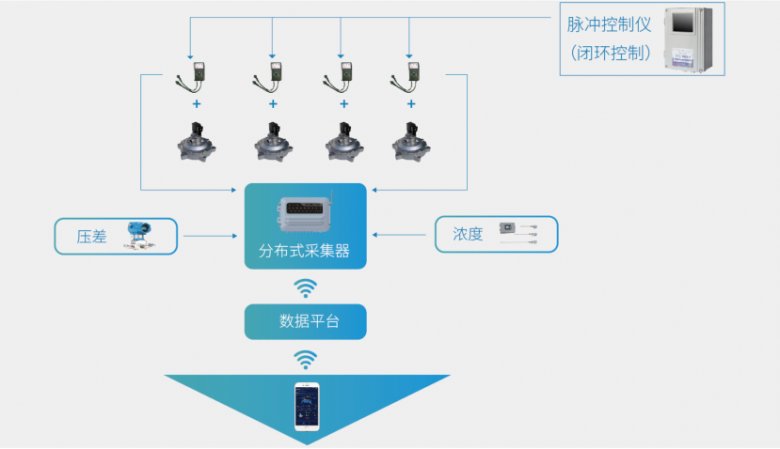

方案C

普通阀+采集+控制的智能化建设方案

全新建设项目:传统脉冲阀及控制系统的场景,“加强版”智能化升级

解决方案配置:传统电磁脉冲阀+信号转接器+闭环控制仪(BHK)+分布式采集器


方案优点:

除尘器整机运行监测,数据可视化;实时数据采集与分析;现场布线简化,提高施工效率,降低成本;整机智能化,有效降低运维成本;

系统配置


【1】信号转接器 (AC220或DC24V):控制信号(电信号)+反馈信号,通过4芯电缆传输至采集设备;

【2】电磁脉冲阀:交流AC220V或直流24V电磁脉冲阀均可;

【3】分布式采集器:可监控脉冲阀及除尘器阻力,浓度等运行数据;4G物联网通信,直接上传云平台;

【4】除尘器箱室环境传感器组:压差变送器,实时监测除尘器阻力;浓度传感器,辅助漏袋监测的精准性;

【5】闭环控制仪:基于阻力喷吹的闭环控制模式;多台设备可基于现场总线实现联机运行;

预期价值


实现“掌上巡检”:不限时空得知脉冲阀工作正常与否实时监测脉冲阀的控制脉宽“真实”动作脉宽喷吹周期

漏袋发生5分钟内推送报警信息,且漏袋现象可信度大幅提高,同时除尘器现场、远程(监控室)均实现报警,及时止损

基于普通阀的智能化升级,有效估算除尘器累积能耗,阻力喷吹模式,大幅减少高压气源消耗量,节能降本

方案D

智能阀全面智能化建设方案

全新建设项目:基于智能脉冲阀及控制系统的场景,直接做“完整版”智能化升级

解决方案配置:智能电磁脉冲阀+信号转接器+闭环控制仪(BHK)+分布式采集器


方案优点:除尘器整机运行监测,数据可视化,实现闭环控制,实时数据采集与分析,现场布线简化,提高施工效率,降低成本,整机智能化,有效降低运维成本。

系统配置


【1】信号转接器 (AC220或DC24V):控制信号(电信号)+反馈信号,通过4芯电缆传输至采集设备;

【2】智能电磁脉冲阀:智能阀自带状态监测传感器;

【3】分布式采集器:可采集脉冲阀及除尘器阻力,浓度等运行数据;4G物联网通信,直接上传云平台;

【4】闭环控制仪:基于阻力喷吹的闭环控制模式;多台设备可基于现场总线实现联机运行;

【5】除尘器箱室环境传感器组:压差变送器,实时监测除尘器阻力;浓度传感器,辅助漏袋监测的精准性;

预期价值


实现“掌上巡检”:不限时空得知脉冲阀工作正常与否实时监测脉冲阀的控制脉宽和“真实”动作脉宽喷吹周期

基于闭环控制智能化升级,精准计算除尘器累积消耗有效能耗,阻力喷吹模式,大幅减少高压气源消耗量,节能降本

漏袋发生5分钟内推送报警信息,且漏袋现象可信度大幅提高,同时除尘器现场、远程(监控室)均实现报警,及时止损



协昌环保自2016年至今,协昌环保一直专注于物联网技术与袋式除尘技术结合,开发烟尘治理云平台及与之配套的袋式除尘智能电磁脉冲阀,展现传统除尘设备数字化、信息化和智能化的整体解决方案。

未来,苏州协昌也将聚焦于此,持续以工业物联网技术为基础,以电磁脉冲阀的智能化为支点,以洁尘云为平台,为袋式除尘客户提供端、边、云一体全方位的产品体系、整体解决方案及运维服务,推动以袋式除尘为代表的工业烟尘治理智能化进程;协昌致力于“让烟尘治理更便捷,让空气更清洁”的使命,创造“让工业制造像生活一样美好”的愿景!
