一、酶制剂发酵液喷雾干燥机概述

酶制剂发酵液喷雾干燥设备酶制剂发酵液喷雾干燥的方法，包括雾化的液体物料在喷雾干燥塔内与热进风汇合进行热交换、经旋风分离器分离成干物料和湿热风后、干物料进入物料收集器、湿热风被排出的过程，其特征在于，在旋风分离器和物料收集器的中轴线上、物料收集器内、距物料收集器进料口2～10cm处设置一挡风圆盘，挡风圆盘的口径与旋风分离器出料口的口径一致，正对 旋风分离器下方的出料口。

液体物料雾化的雾珠小于100μm；所述喷雾干燥塔内的热进风温度控制在170～180℃，热排 风温度控制在75～95℃，物料收集器内的温度控制在35～55℃。

二、酶制剂发酵液喷雾干燥机工艺条件

1、料液条件

物料名称： 酶制剂发酵液

初水分: 65～75%

终水分: ≤5%

水分蒸发量： 150～180Kg/h

料液温度： 常温

2、工艺条件

雾化方式： 离心式

雾滴与热空气接触方式： 并流式

热源和加热方式：0.4MPa饱和蒸汽+电补偿

进风温度： 170～200℃

排风温度： 60～70℃左右

产品捕集方式： 旋风分离器+水膜除尘器

3、设计气象条件（标准）

大气压力: 101.325KPa

环境温度： 20℃

相对湿度： ～80%

4、公用工程

4.1、电源

动力电源： 380V，3相，50HZ

功率： 112Kw

4.2、设备占地面积约（长×宽×高）m

长×宽×高 6×6×15

三、酶制剂发酵液喷雾干燥机组成部分

加热系统： 0.4MPa饱和蒸汽+电补偿

细粉收集系统：旋风分离器+水膜除尘器

介质循环系统：送引风机开式循环

空气过滤系统：初中效空气过滤器

供料系统：螺杆泵可调式供料（建议2台，其中一台备用）

控制系统：数显式仪表显示温度、压力、压差等等

四、酶制剂发酵液具体说明：

1、进料系统

1.1、搅拌罐

提供500L的料液暂存罐一只，材质为不锈钢SUS304。

形式：立式

容积：500L

材质：不锈钢SUS304

1.2、水槽

提供锥形水槽一只，锥体下面有放料阀，用于转换水与物料

容积：200L

材质：与物料接触部分为不锈钢SUS304

1.3、进料泵

形式：单螺杆泵

最大压力： 0.6Mpa

流量： 0～400L/h

功率：0.55KW

转速：变频无极调速

结构材料：与物料接触部分为不锈钢SUS304

1.4、进料管道

提供从进料泵到干燥塔的进料管道。材料为不锈钢SUS304

1.5、离心雾化器

一种通过离心力作用将液态物料雾化的装置

2、热风系统

2.1、初、中效空气过滤器

提供喷雾干燥前所需的洁净空气

过滤量： 4000m3/h（max）

压降：400Pa

材料：外框SUS304

滤材为无纺布

2.2、送风风机

用于输送清洁空气的装置

形式：离心式

型号：4-72

风量：2664～5268m3/h

风压：1578～989Pa

功率：3kw

联接形式：直联

附件：调风阀门、防震垫

材料：SUS304

2.3、空气加热器

2.3.1、翅片式蒸汽散热器

一种通过蒸汽冷凝放热间接加热空气的设备

材质：不锈钢

散热面积：200m2

蒸汽耗量：280～300Kg/h

2.3.2、电加热补偿器

材质：不锈钢（翅片式）

功率：78Kw

2.4、热风管道

用于连接加热器出口到干燥塔顶部的管道，管道内通的是加热过的热空气。内壁为不锈钢，中间有骨架及保温材料隔热。

3、干燥系统

3.1、热风分配器

热风分配器在干燥塔的顶部，为干燥塔提供稳定的热空气。

形式：特制的分配器

材料：不锈钢SUS304

3.2、干燥塔体

一个圆柱形高大的筒体，底部为锥形体,用于喷雾干燥。该塔体有热风的进出口、检查清洗口、观察孔、照明孔等。整个塔体安装在一个支架上。

塔体直径：内径φ3250,外径φ3400

总高：9000mm

材料:

塔体内壁：不锈钢SUS304

塔体外壁：Q235-A

保温层

材料：超细玻璃棉

厚度：75mm

附件:

观察门：1扇

视镜：2只

照明灯：2个

锥形底：1个

4、除尘系统

用于分离离开干燥塔尾气中的微小粉尘的装置。

4.1.一级旋风分离器

规格：XF750

数量：1台

材质：不锈钢

附件：卸料器 1套

4.2.二级旋风分离器

规格：XF700

数量：1台

材质：不锈钢

附件：卸料器 1套

4.3.水膜除尘器

规格：φ570

材质：不锈钢SUS304

附件：

循环水泵：1台

连接管道、阀门：1套

喷嘴：1套

5、排风系统

5.1、引风风机

用于产生整个喷雾干燥所需风量的装置。

形式：离心式

型号: 9-26

风量：4293～6349m3/h

风压：6035～5381Pa

功率：15kw

联接方式：直联

附件：调风阀门、防震垫

材料：Q235-A

5.2、出风风管

材料：Q235-A

7、控制系统

控制箱

材料：碳钢喷塑

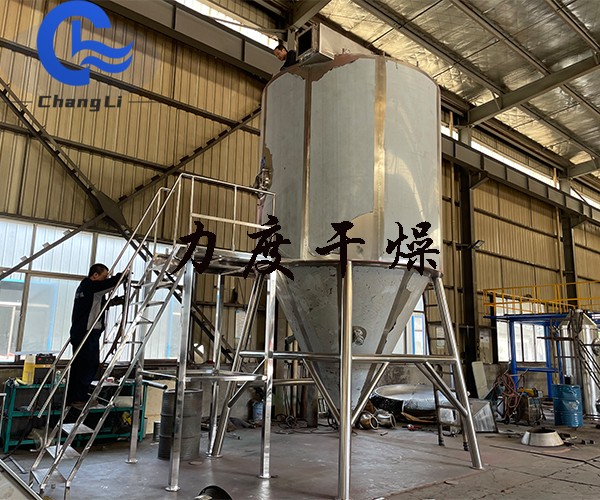

五、酶制剂发酵液喷雾干燥机制作现场
