QBY3配气阀内置气动隔膜泵结构示意图

永嘉县扬子江泵业有限公司.  2015-06-03  点击2374次

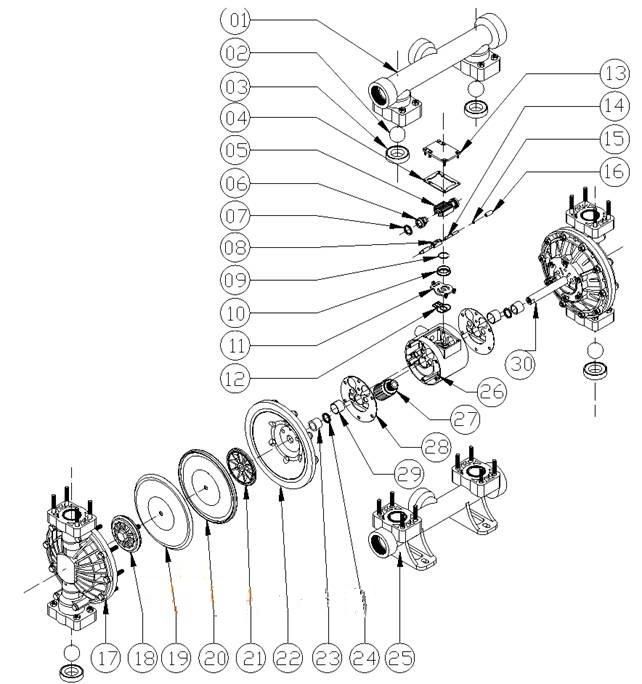

  • QBY3配气阀内置气动隔膜泵结构示意图:

    第三代气动隔膜泵零部件明细表



    序号名称序号名称序号名称序号名称
    01出料口(上盖)02球阀03球座04气阀盖垫片
    05大滑块铝件06活塞07V型圈08小滑块
    09大滑块O型圈10引导块11引导块垫片12引导块垫片
    13气阀室盖14助动杆15助动杆O型圈16助动杆套
    17立柱18外夹板19四氟膜片20聚胶膜片
    21内夹板22隔排23连杆轴套24V型圈
    25进料口(下盖)26气阀室27消声器28气阀室垫片
    29活塞套30连杆轴31
    32

    感谢您访问我们扬子江泵业的网站,如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。
