超细粉吨包机应用实例/解决方案

建设条件

1环境条件

安装环境:工厂室内;

年平均气温: 17.3C

绝对最高气温:38.1C

绝对最低气温:-4.3C

地震基本烈度: 7度

2.2电源条件

(1)电压等级

低压动力电源:380V AC士10%，三相五线制

(2)

额定频率:50Hz

频率变动范围:49~50.5Hz

2.3压缩空气条件

压缩空气气源质量满足以下要求:

(1)供气压力:0.5~0.6MPa 10m/H

(2)供气温度:30~45C

2.4.工作环境

(1)设备安装场所:室内;

(2)海拔高度:495m

(3)环境温度:-5至+65C。

(4)工作环境中含有炭素粉尘、碳氢化合物和二氧化硫等。石墨化车间粉尘浓

度:10~200mg/Nm3

产品名称：HEF-1000A超细粉吨包机

计量方式：增重式电子计量

设备主体材质：1整机碳钢喷塑

包装重量(范围)：200~1000KG(可调)

下料精度：+0.2%g

1.设计高、低速装料功能2.计量精度补偿功能;

包装产能：6~10包/小时(按1000kg/包)

设备焊缝均打磨光滑，清除焊渣、焊瘤、飞溅物:

除尘系统：采用专用除尘、排气装置过滤精度:0.5um，自动脉冲清灰;排气含尘量S30mg/m

夹袋方式：1.橡胶气囊夹袋，框架碳钢，锐边圆角处理，打磨光滑2袋口尺寸:DN300(中400-500mm)3.人工套袋并整理袋口

前端对接：1前端来料启关装置，甲方提供;乙方提供控制信号。2.包装机入料口管径DN250，高度3100mm;

振动敦实平台：主体框架材质:框架碳钢喷塑;

输送线：1.采用链板输送模式，速度0~15m/min;2.物料输送面平坦光滑;

3.过渡衔接处设有过渡支撑装置，实现物料无缝衔接，从而不夹袋卡袋，无托盘平稳输送;

电控系统

1、供方提出用电要求，需方提供总电源和电缆到控制柜:电柜随设备一起放置，设备与控制柜之间的电缆由供方提供，并配套穿线管或穿线盒;

2、现场控制柜实现如下功能:PLC 控制，设备紧急停车，控制柜内部接线规范，便于维护，接线端子留有余量，紧急开关加装安全防护罩，称重校秤功能;

3、主控制柜采用碳钢(非镀锌碳钢)喷塑控制柜，防尘防水 IP55:采用下进线方式，柜外接三色报警灯;

4、重量实时显示重量;

5、PLC选用西门子Smart200，具有标准通讯协议: profinet，预留以太网接口;PLC至少预留 I/0 点各5%;

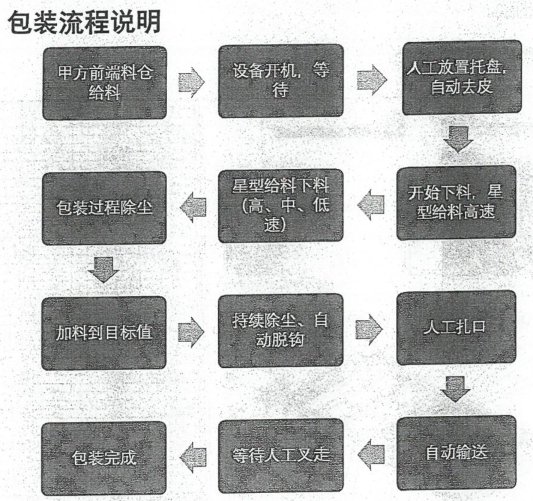

设备主要技术特点

超细粉吨包机，设备型号:HEF-1000A，用于大规格袋包装物料的称重、包装，能自动完成称重计量、物料充填、除尘、气囊夹袋、自动脱袋等工作，自动化程度、包装精度高，包装速度可以调节，广泛适用于矿产、磷酸铁锤、碳酸鲤、三元材料、石墨粉等正极、负极新能源材料、工建材、粮食、饲料等行业，尤其适用于易流动或流动性极差的粉粒状物料的包装。

a.设备优点简述

(1)打包设备配置排气装置和收尘系统，将填充头及细粉中所含的空气排出实现高密度填充

(2)设置止漏阀，防止超细粉滴漏。

(3) 给料速度双速可调，包装定量、包装次数自动显示，随时显示当前包装重

量值和包装计数值，超差报警

(4)采用TraxDSPTM抗振动技术，排除生产过程中的振动影响，保证称量精度和稳定性。

(5)称重控制终端具有故障自诊断功能,在称量过程中能及时对参数进行修正使设备处于最佳状态，保证称量结果高精度。

(6)具备自动清零去皮功能。以克服测量系统本身零点飘移及料斗挂料造成计量的零点漂移问题。

(7)输送面平坦光滑，物料在输送线上输送平稳

链板能承受包装袋的冲击而不产生变形，并输送速度稳定，能保证同步输送

转向输送机实现不夹袋、卡袋，无托盘平稳输送9(10在满足产能前提下，本设备对材质不做特别要求(11)下料管与夹袋器中间有一层气路通道:1、套袋后可实现鼓风吹袋功能2、在下料过程和取袋前可实现脉冲除尘功能

b.基本联锁保护及指示

1输送链条吨包冲突，碰撞保护，防止在工作过程中不同打包机出来的吨包在输送过程中碰撞。

2本系统具有欠电压保护、瞬时掉电保护、过电流保护、接地故障保护、输出短路保护、过载保护、过电压保护、过速保护、失速保护、液压油油温检测保护。3配电控制回路中，设有整机电源的启动、停止、紧急开关、电源指示、安全开关及限位开关等，在各机构中设有短路、过流、过负荷等保护，当发生故障时自动断开主回路。

4逻辑控制方式:可编程序控制。

5具备故障诊断和报警功能。

6超差、超时报警和显示功能。

7 现场控制器具有掉电保护功能。

8控制方式采用程序控制和就地手动控制，留有远程控制接口。

c.设备其他特点

电机效率满足国家二级能效标准要求。

机电一体品应包含配电柜、仪表端子柜、操作柱，带立柱;应包

含内部连接电缆及不锈钢挠性管

电控柜进线要设置多功能表，液晶面板，具有功率、电度、功率因数、电压、电流显示，带一路模拟量一路脉冲量输出。电气柜的冷却风扇或通风口仅能安装在顶部或背面或正面。电源线不得直接接在电源柜开关上，应考虑4拼电缆接线排。电气柜出 线电缆需进端子。

电控柜进线要设置多功能表，具有功率、电度、功率因数显示，带一路模拟量一路脉冲量输出。仪表设备防护 IP55、接口:1/2”NPT内螺纹附减压阀气源入口接头铜质)接管为 中8 卡套仪表设备接口:1/2”NPT内螺纹;附减压阀气源入口接头(铜质)接管为 8 卡套。 设备进、出口附配对法兰、密封件及紧固件。所有阀门均配配对 法兰、密封件和紧固件。

4. 设计制造工艺标准和规范

《机电产品包装通用技术条件》GB/T13384-2008

《控制电机基本技术要求》GB/T7345-2008

《焊接件通用技术条件》JB/ T5943-2018

《输送链、附件和链轮》GB/T8350-2008

《滚动轴承输送链用圆柱滚子滚轮轴承》JB/ T8568-2010

《料仓用料位开关》JB/ T10961-2010

《电气控制设备》GB/T3797-2016

《钢制管法兰、垫片、紧固件》HG/T20592(B)-2009

《重力式自动装料衡器》GB/T27738-2011

《重力式自动装料衡器检定规程》JJG564-2002

《低压电气开关设备》GB7251-2005
