超细粉螺旋包装机应用与特点

超细粉螺旋包装机，用于5~10kg/桶的物料包装，能自动完成物料装袋、过程除尘等工作，广泛适用于矿产、磷酸铁锂、三元材料、石墨粉等正极、负极新能源材料、工建材、粮食、饲料等行业，尤其适用于要求物料含气量大或流动性差的小袋包装。

☆设备优点简述

采用专用排气装置，保证物料填充大幅减少粉尘

内部结构均做处理，避免掉落异物的风险。

夹袋器可调高度，适用不同包装规格。

采用马达带动称重升降机构升降，底部开始充填，保证充填过程基本无粉尘扬出。通过负压系统自动将充填入袋过程中产生的微量浮尘收集于集尘器中，并定期开阀卸料于包装机料仓，完成自动除尘功能，实现充填过程中的无尘化。

项目方案基本条件：

物料名称：银粉   粒径：0.8-5 微米    松装密度：2.6~3.8t/m³

流动性 不详   有粘性 不详  包装样式：PP圆形桶

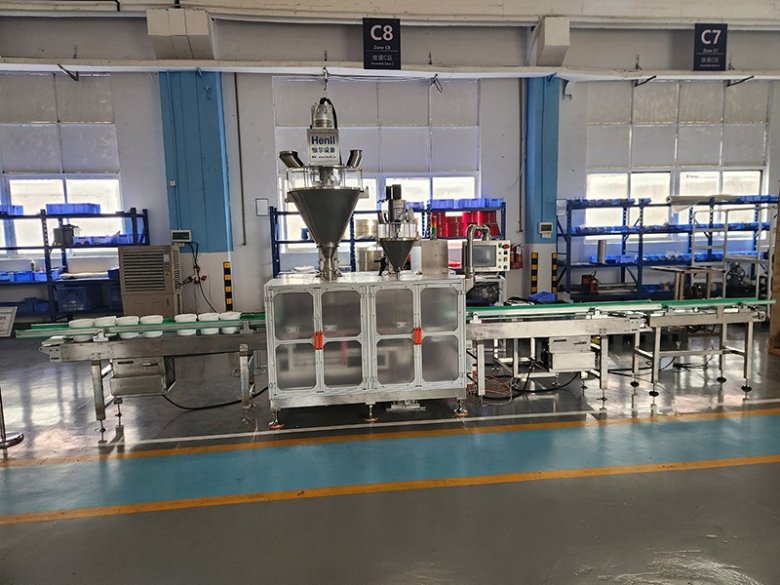

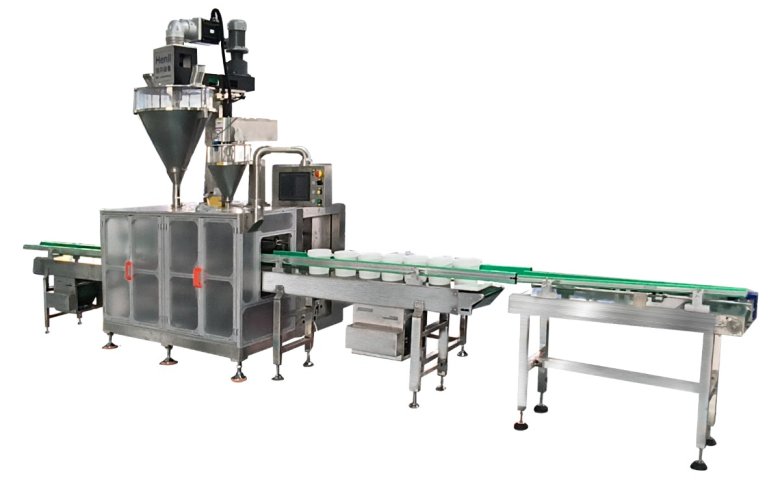

HEF-50T超细粉脱包装机

技术参数

设备主体材质

1.主体 304 不锈钢:

2.设备外露部件避免使用铜、锌材质(线缆除外)，如不可避免使用，需做好防护，不可直接裸露;

3.设备焊缝均打磨光滑，清除焊渣、焊瘤、飞溅物;4.与物料接触 304,抛光 Ra0.4

计量方式：垂直螺旋充填+电子下称重

操作界面：触摸屏人机界面

脱气功能：垂直螺旋

料仓容积：120L 快卡连接，可拆卸清洗

包装重量：5-10KG

输送高度：700士50mm

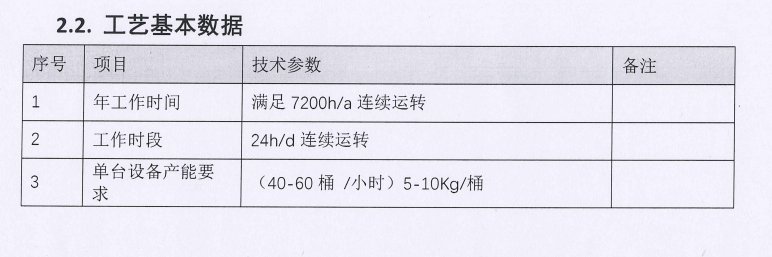

充填效率(max)：40~60 桶/小时(按 10kg/桶)

包装精度：

配备3台称:

1、料仓(C3,，1/3000)。

2、大螺旋下料口称重+去皮(C10,1/10000),量程 15 公斤,重复精度 0.6g

3、小螺旋下料口(C10，1/10000)，量程 15 公斤，重复精度 0.6g。

包装袋尺寸：2L

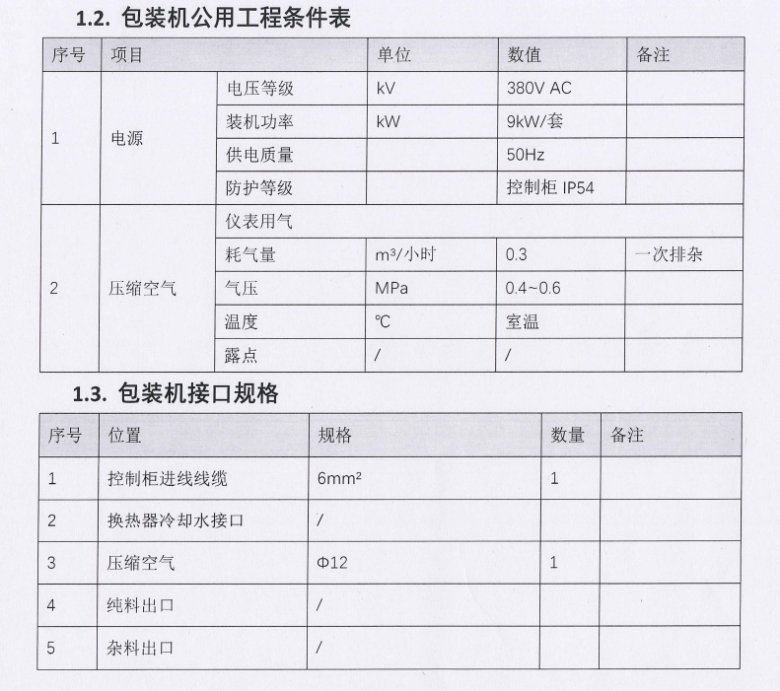

包装机功率：9Kw

耗气量：0.5-0.8MPa.0.3 立方/小时

前端对接：包装机入料口管径 DN150，高度 2100mm;

电源：380V50Hz

电控系统：

1、供方提出用电要求，需方提供总电源和电缆到控制柜;设备与电柜成一体设计;

2、现场控制柜实现如下功能:PLC控制，设备紧急停车，控制柜内部接线规范，便于维护，接线端子留有余量，紧急开关加装安全防护罩，称重校秤功能;

3、电控柜防护等级IP54;采用下进线方式，柜外接三色报警灯;4、重量实时显示重量;

5、微称重的银粉净重重量超过 3g(可设置)，报警(指示灯或蜂鸣器)提示人员直接取走、自行复称。
