一．背景信息

小小硅铁作用大，炼钢炼铁全靠它。在钢铁行业中，硅铁铁合金行业占据着十分重要的地位。炼钢工业、铸造工业和铁合金工业是硅铁的最大用户。如在炼钢工业中，每生产1t钢大约消耗3-5kg75%硅铁。过去国内分析大多采用湿法分析，样品处理十分繁琐，费时费力且污染环境，不能满足现代冶炼企业对检测数据快速化、准确化和环保性的需求。XRF凭借快速及精确均能满足分析要求，达到预期目的，是理想的多金属元素分析手段。但是由于硅铁是以焦炭、钢屑、石英（或硅石）为原料，用电炉冶炼制成，由铁和硅组成的铁合金，易吸潮，粘结性差，“低压”压片机通常难以制成符合要求的样片，我们利用瑞绅葆超高压压片机：UHPS型超高压制样系统成功制成了符合XRF分析要求的样片。

二．制样设备及工具

1.压样设备

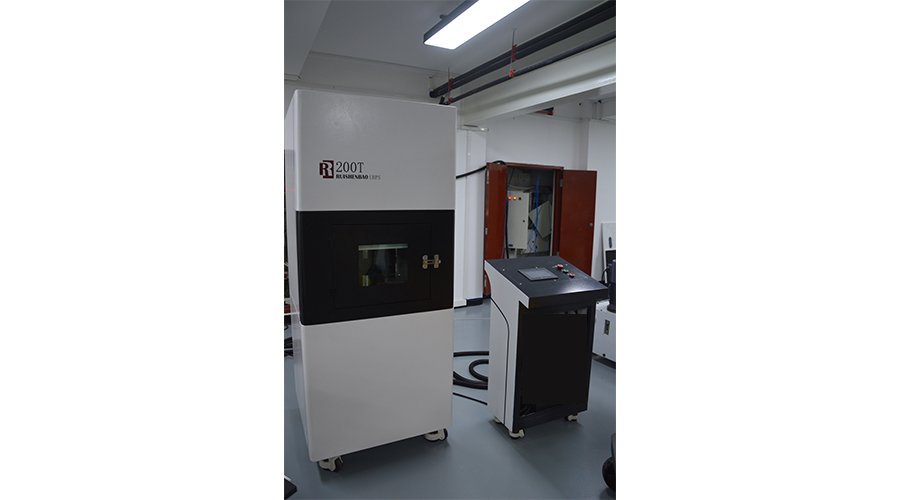

瑞绅葆超高压压片机：UHPS型超高压制样系统

2.样品杯

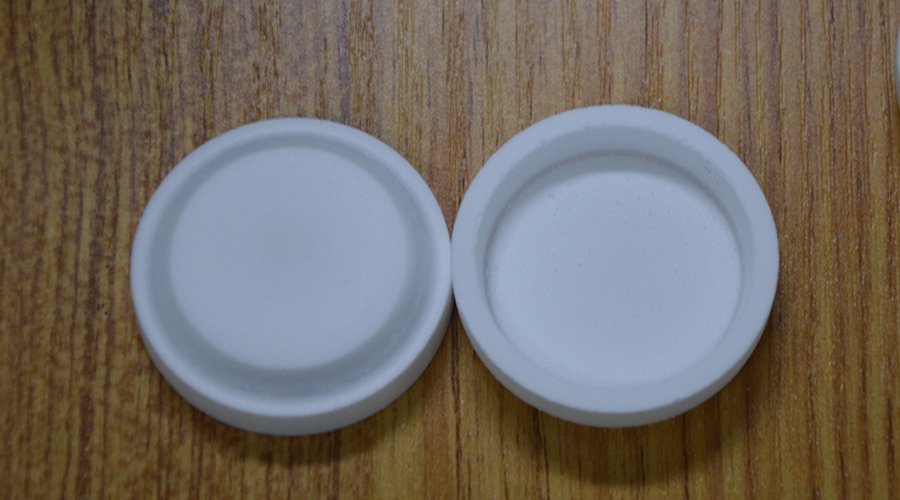

聚乙烯样品杯（下面简称PE杯）

3.研磨设备

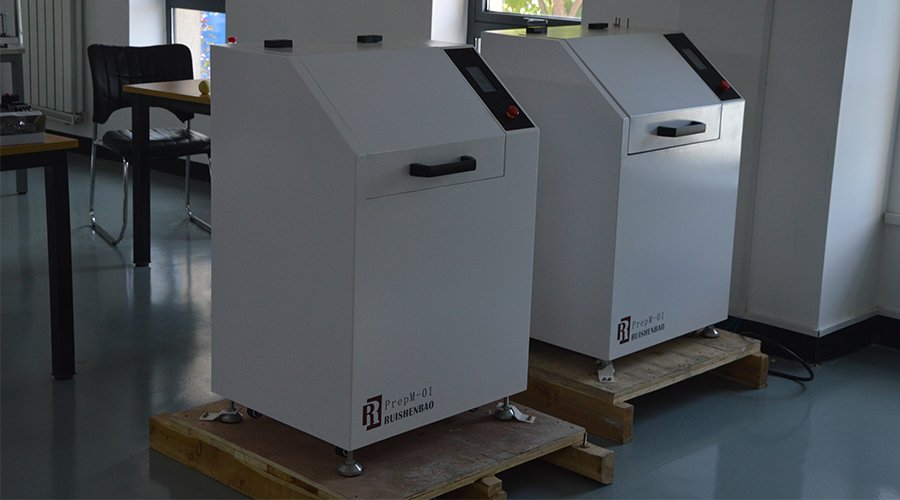

PrepM-01系列盘式振动研磨机

三．样品制备

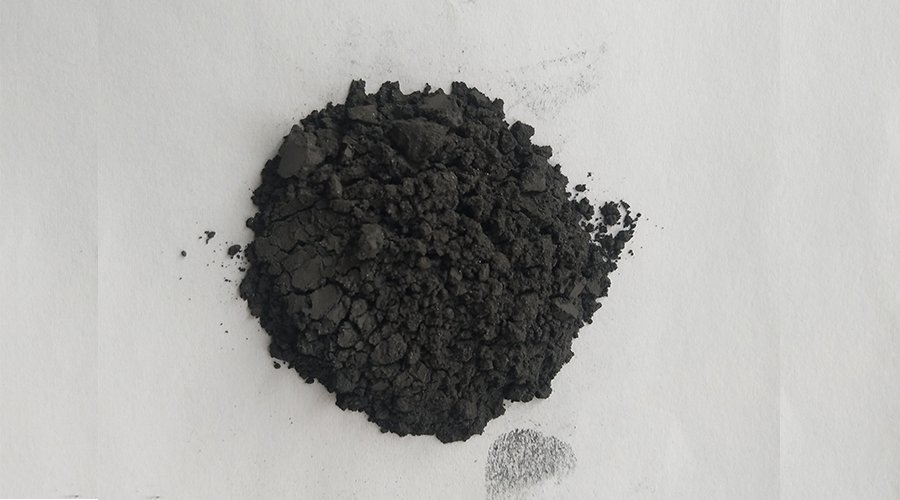

在100ml的铬钢磨盒中，放入3/1的硅铁，采用PrepM-01振动磨，设定1200转速，启动振动磨，研磨3min至样品颗粒大于200目，倾倒出样品待用。

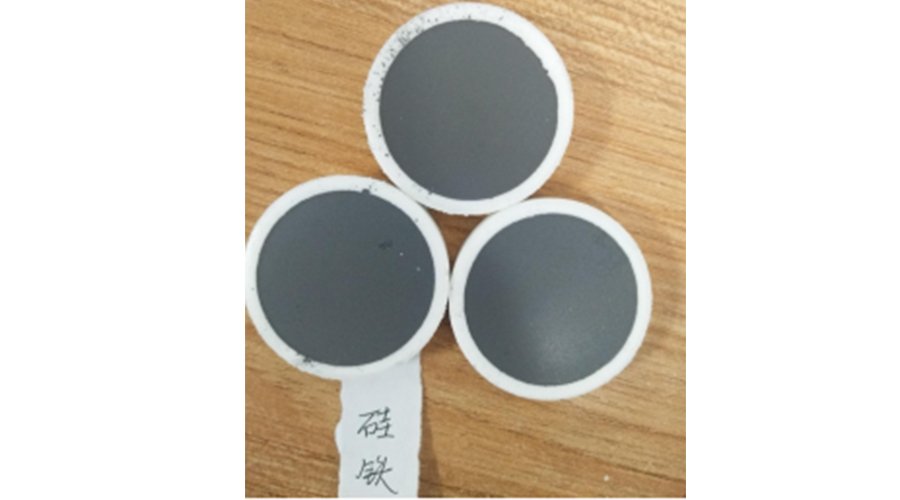

将样品平铺在选好的PE杯中（所需样品量为刚好盛满整个模具），将盛满样品的模具轻轻放入UHPS压样机的样品台凹槽以免样品溅出（放入样品前请确保样品台台面的清洁）。放入样品后盖上碳化钨垫片，用手指将垫片按进样品槽里面，保证碳化钨垫片的上表面不能超出模具的上表面，同时关闭保护门，启动程序。设定UHPS压样机的参数为压力1600KN，保压时间30S，排气时间6S，点击启动，自动开始保压，保压到时后，自动泄压。点击启动按钮仪器自动顶出样品。取下模具盖，拿下样片。

四．结论

使用瑞绅葆超高压压片机-UHPS型超高压制样系统直接制备样片，样品不需要预处理，无需添加其他化学试剂，一个试样制样压片只需要短短几分钟，经济、简便且不污染环境。
