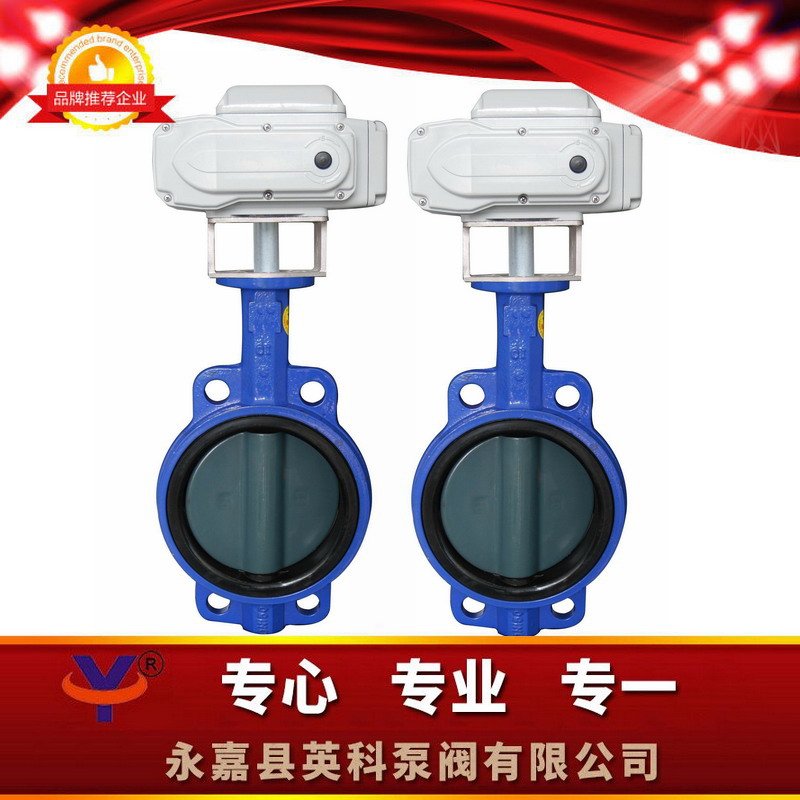

D971X对夹电动蝶阀特点
功能较强，有多种控制信号与反馈信号提供选择。
蜗轮输出轴一体化设计，转动精度高。
安全可靠，能够通过AC1500v耐压检测，选用F级绝缘电机。
启动和关闭次数达几万次，ip65高标准防护等级。
小型轻便，安装方便，外形美观、结构紧凑，易于拆装及维修。
90度回转启闭迅速，调节性能好。
启闭力矩较小，转轴两侧碟板受介质作用基本相等，而产生转矩的方向相反，故启闭较省力。
低压封闭性能好，通径大，流体阻力小。
D971X对夹电动蝶阀尺寸
DN | L | H | H1 | A | B | ФD | ||
|---|---|---|---|---|---|---|---|---|
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||
50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 |
65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 |
80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 |
100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 |
125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 |
150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 |
200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 |
250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 |
300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 |
350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 |
400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 |
450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 |
500 | 127 | 404 | 1280 | 546 | 431 | 568 | 582 | 609 |
600 | 154 | 470 | 1321 | 546 | 556 | 667 | 682 | 720 |
700 | 165 | 503 | 1431 | 546 | 556 | 772 | 794 | 794 |
800 | 190 | 571 | 1542 | 546 | 556 | 878 | 901 | 901 |
900 | 203 | 621 | 1800 | 617 | 706 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 2363 | 632 | 706 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 2583 | 632 | 706 | 1295 | 1328 | 1328 |
D971X对夹电动蝶阀参数
电动蝶阀执行器技术参数 | D971X电动蝶阀阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN40～500mm |
输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0、1.6MPa |
任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 碳钢、304/316/316L不锈钢 |
动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、 碳钢、不锈钢 |
动作时间 | 15秒/30秒/60秒 | 阀板材质 | 球墨铸铁、304/316/316L不锈钢 、尼龙 |
环境温度 | -30°～60° | 阀座密封 | EPDM、NBR、耐磨橡胶 |
手动操作 | 附带手柄操作 | 结构形式 | 中线型 、无销型 |
限位 | 电气、机械二重限位 | 温度 | EPDM≤105℃、NBR≤68℃ |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、空气、天然气 |
输入信号 | 0-10，1-5VDC/4-20mA(智能调节型) | 特点 | 用途广、整体造价低、流量大、流阻小 |
