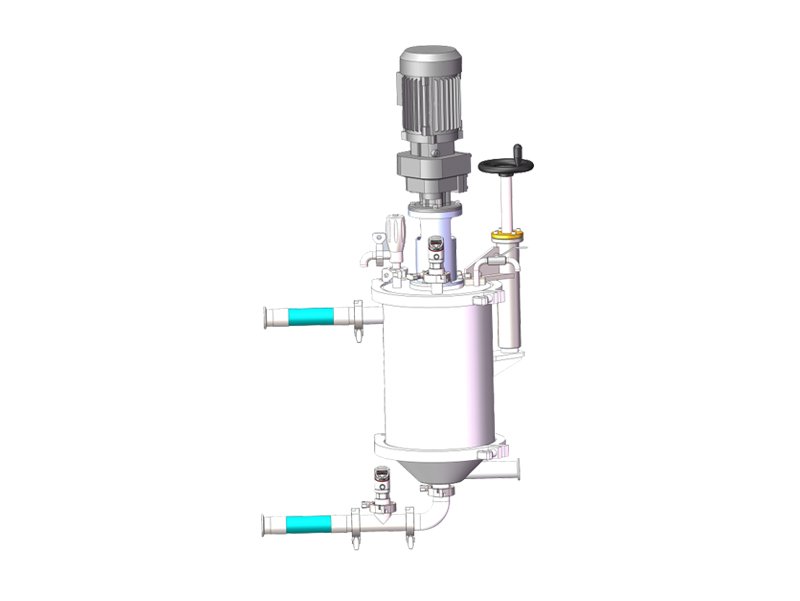

一、产品简述

刮刀式过滤器主要应用于以分散机为主体的生产线上的浆料粗过滤或精细过滤流程。根据生产工艺的不同，可选择安装合适的过滤器滤芯，以达到预想的过滤效果。

本设备广泛用于新能源行业、涂料行业、化妆品行业、食品行业、LED涂膜行业、柔性电路板制造等。尤其对锂离子电池正负极材料的过滤制浆及各种纳米材料（如纳米氧化铝、纳米钛酸锂、纳米导电碳黑、VGCF和碳纳米管）的过滤，具有较好的过滤效果。

二、工作原理

刮刀式过滤器采用自洁式楔形丝滤网，原料从进口通入过滤器，经滤网进行过滤，成品溶液经出料口流出，较大颗粒经回料口流出进行再分散处理；

过滤网外壁采用三片式刮刀架，以每分钟24转的速度旋转，将无法通过滤网的较大颗粒刮落，由回料管回料，进行再分散处理；

通过过滤网的细小颗粒由出料口流出，以供使用。

三、产品的规格和主要技术参数

四、产品详细配置参数

1 驱动方式

主电机通过联轴器驱动传动轴旋转，从而传动爪带动刮刀组件旋转。

2 操作与控制

操作及显示：高清显示屏、USB接口、电源总开关、启动按钮、急停开关、触摸屏操作及触摸屏显示；

所有开关均为耐压防爆型手动开关；

显示参数：进料压力、出料压力、运行时间、电机转速等；

主电机及变频器：采用国内外知名品牌电机和变频器。

3 过滤器材质

接触液体部分：SUS316不锈钢、PTFE或EPDM；

刮刀过滤器系统机架组件：SUS304不锈钢；

电机安装支座：SUS304不锈钢；

电控箱组件：SUS304不锈钢；

滤芯：SUS316L不锈钢。

4 密封方式

机械密封/填料密封、EPDM O型密封圈、PTFE密封垫。

5 轴承

轴承选用知名品牌进口轴承，具有精度高，耐高温。

6 提升装置

独立设计提升机构，转动提升机构可提起电机及过滤器上盖，方便拆装与清洗。

五、安全操作

1）过滤器安装前，确保无螺栓、卡箍、垫片等异物**在过滤器滤芯及中壳体内；

2）设备运行前，请确保过滤器上盖、中壳体、下壳体及各管道连接处卡箍处于紧固状态；

3）设备拆卸清洗、维护前，请确保设备主电机处于停机、断电状态。

六、过滤器设计制造标准

GB 150《压力容器》 ；

GB/T 17395-1988 《无缝钢管尺寸、外形、质量及允许偏差》 ；

GB/T 3452.3-2005 《液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则》 。
