PVC生产过程在线近红外水分仪新产品介绍

在现代聚氯乙烯（以下简称PVC）企业的加工、生产和储存过程中,PVC的干燥一直是一个备受广泛关注的问题,PVC干燥作为一个连续的生产过程,在物料的生产，储存过程中发挥着举足轻重的作用。

在PVC的干燥工艺流程中，如何在过程中准确的测量PVC水分含量一直是限制PVC干燥系统向前发展的核心问题。PVC干燥过程由于外界干扰因素繁杂，影响PVC水分含量的原因众多，目前在市场上国内的企业难以找到一种既准确，又稳定，检测速度又快的方法测量PVC干燥过程的水分含量。结合目前PVC干燥储存行业的现状，盖米测控公司投入大量资金、人力，攻克数项技术难题，最终研发出了新一代近红外水分仪,帮助多家企业实现了PVC水分自控，创造了良好的经济效益和社会效益。

PVC行业实现在线水分检测意义：

提高经济效益，确保产品品质，实现水分自控，降低劳动强度，提高安全环保水平，实现节能降耗。目前价格8000元一吨，年产PVC粉料10万吨，水分提高1%，企业将增加效益：800万元。

近红外水分仪原理：

红外水分仪是一种以水分子的红外吸收光谱为原理，以滤光片为分光元件，由光电传感器将光信号转化为电信号，最后通过数据采集处理并转化为水分百分比显示出来的一种仪器。

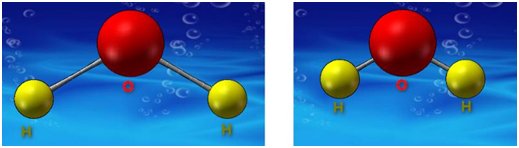

图1 水分子伸缩振动示意图

水分子不是静止的，水分子中束缚的两个氢原子和一个氧原子可以进行伸缩振动(如图1)、弯曲振动。水分子在进行振动时会吸收电磁波中特定波段的能量，波长不同吸收的强度也不同，有的波段吸收异常强烈，有的波段吸收十分微弱，其中的氢--氧键对红外线中1.90um到1.98um的光吸收较为强烈。由于在该光谱范围内水分子吸收红外线的能量与水分子的含量成正比，因此可以通过返回的红外线计算被吸收红外线的多少进而计算被测量物料的含水率。具有如下特点：快速高效、绿色无损、稳定可靠、安全精密.
盖米测控公司的近红外式红外水分仪经过无数国内外专家的探讨，数年的实验，已经攻克了各项难题，实现了较高的检测精度和稳定性。在检测精度，测量稳定性，检测速度，物料兼容性上我们逐一解决问题。采用一体化数控加工光学基准平台相对分体式设计，可以有效解决工业现场震动带来的测量误差，让测量更稳定。

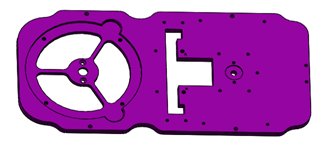

一体化数控加工光学基准平台

定制密封式机械外壳(航空铝合金对于水蒸气大、灰尘多的工业应用场合，可以有效防止腐蚀和粉尘干扰，提升寿命和精度。在内部的镜面反射镜采用专业的光学设计，用不同工艺的反射镜面材质匹配不同的物料，以实现最佳的检测效果。内置的双面滤光片技术是我公司独有技术，有效解决高速滤光轮旋转时带来的凹陷积灰尘现象，可以确保仪器

长期工作稳定。

双面滤光片

内部电路使用16位高精度采样ADC芯片，双Arm采集和通讯平台，确保通讯时正常采集，不漏采，不丢点，另外我们的水分仪是国内第一台三点测温水分仪，同时检测内部传感器温度，光源区域温度，空间温度，用来消除传感器温度变化产生的漂移，同时实时监测光源工作状况，具有高温报警功能，确保仪器工作的精度和稳定性，延长使用寿命。

双Arm采集和通讯平台

人机界面采用七寸彩色液晶屏加电容触摸屏，并且用专用软件调试。支持4-20mA模拟量、RS232、以太网传输协议。

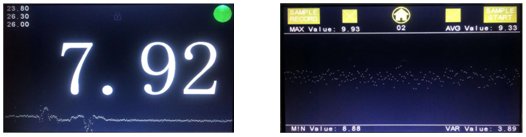

人机交互界面

同时我们可以根据客户的需求，对产品进行深度定制，以客户满意为最终目标，满足何种环境下，各类物料的检测需求。我们的红外水分仪在各种专利技术的加持下，检测精确、故障率低、稳定性好，与国外产品在性能一致甚至超越的情况下价格更低，极具竞争力。能为企业带来良好的经济效益和社会效益。

光学原理

1)红外光：一种介于红光和微波之间的电磁波。包含分子振动的多重信息。是分析分子振动的良好光谱范围。红外水分分析仪选取了近红外谱中的特定光谱(如图2)进行水分分析。

图2.红外水分仪光谱选择

2)滤光片：一种选择性透过某段光谱的光学元件。

红外水分仪通常从以下六种波段中选取两种或两种以上作为水分分析的特征光谱，选取的波段必须包含水分特征吸收光谱1.4和1.9中的一个或多个(如图3)，其选择的波长精度与带宽决定了仪器的稳定性、准确性、物料兼容性。

图3.红外水分仪滤光片选择

3)光电传感器：一种将光信号转化为可采集的电信号的光电器件。光电传感器与放大器的选择与设计决定了整个系统的信噪比和测量的线性。

图4.红外水分仪放大电路及信号示意

外观参数：

性能参数：

1、测量范围：0-90%（含水量百分比）

2、传感器--物料距离：200-300mm

3、偏差（取决于物料类型）：水分：±0.2% （水分小于15%以下）

4、重复性≤±0.1%； 分辨率<0.01%

5、采样频率：>60次/秒

6、测量通道数量：>20个

7、内置测温精度：±0.1℃

8、物料测温分辨率：±0.1℃（选配）

9、适应环境温度：0-50℃

10、操作员界面：7寸LCD彩色触摸屏

11、在触摸屏显示器上可以同时显示水分数据变化趋势图。

12、输出：4-20mA，RS485,无线输出：Wifi(定制)

13、电源：90-260VAC   50-60Hz

14、防护等级：IP65/67

15、重量：

16、外壳材质：航空铝合金

17、标定出厂前预标定，物料不变，无需多次标定

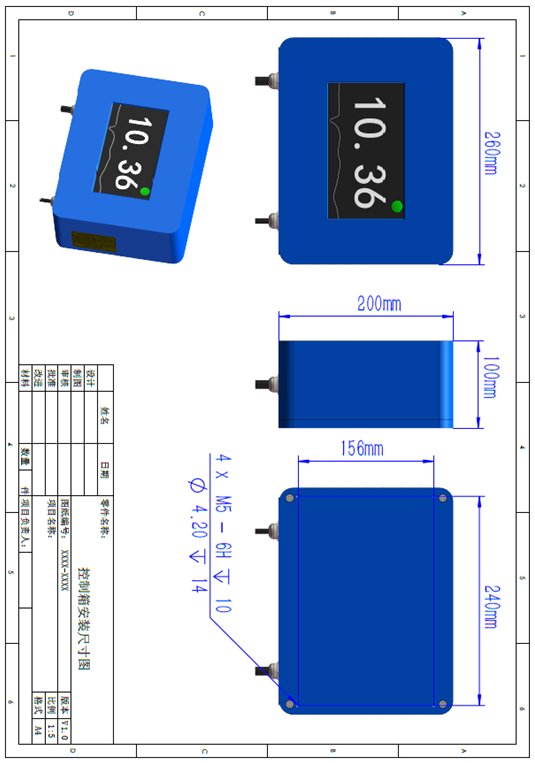

安装方式和尺寸：
