一、阀门简介

阀门是在流体系统中，用来控制流体的方向、压力、流量的装置，是使配管和设备内的介质（液体、气体、粉末）流动或停止并能控制其流量的装置。

阀门是管路流体输送系统中控制部件，用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、稳压、分流或溢流卸压等功能。用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多。 阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀，可用于控制空气、水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体地流动。阀门的工作压力可以从0.0013MPa到1000MPa 的超高压，工作温度可以从-270℃的超低温到1430℃的高温。

阀门的控制可采用多种传动方式，如手动、电动、液动、气动、涡轮、电磁动、电磁液动、电液动、气液动、正齿轮、伞齿轮驱动等；可以在压力、温度或其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。

二、分类

（一）按作用和用途

阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。根据其功能，可分为关断阀、止回阀、调节阀等。

1、关断阀

这类阀门是起开闭作用的。常设于冷、热源进、出口，设备进、出口，管路分支线（包括立管）上，也可用作放水阀和放气阀。常见的关断阀有闸阀、截止阀、球阀和蝶阀等。

闸阀可分为明杆和暗杆、单闸板与双闸板、楔形闸板与平行闸板等。闸阀关闭严密性不好，大直径闸阀开启困难；沿水流方向阀体尺寸小，流动阻力小，闸阀公称直径跨度大。

截止阀按介质流向分直通式、直角式和直流式三种，有明杆和暗杆之分。截止阀的关闭严密性较闸阀好，阀体长，流动阻力大，最大公称直径为DN200。

球阀的阀芯为开孔的圆球。板动阀杆使球体开孔正对管道轴线时为全开，转90°为全闭。球阀有一定的调节性能，关闭较严密。

蝶阀的阀芯为圆形阀板，它可沿垂直管道轴线的立轴转动。当阀板平面与管子轴线一致时，为全开；闸板平面与管子轴线垂直时，为全闭。蝶阀阀体长度小，流动阻力小，比闸阀和截止阀价格高。

2、止回阀

这类阀门用于防止介质倒流，利用流体自身的动能自行开启，反向流动时自动关闭。常设于水泵的出口、疏水器出口以及其他不允许流体反向流动的地方。

止回阀分旋启式、升降式和对夹式三种。对于旋启式止回阀，流体只能从左向右流动时，反向流动时自动关闭。对于升降式止回阀，流体从左向右流动时，阀芯抬起，形成通路，反向流动时阀芯被压紧到阀座上而被关闭。对于对夹式止回阀，流体从左向右流动时，阀芯被开启，形成通路，反向流动时阀芯被压紧到阀座上而被关闭，对夹式止回阀可多位安装、体积小、重量轻、结构紧凑。

3、调节阀

阀门前后压差一定，普通阀门的开度在较大范围内变化时，其流量变化不大，而到某一开度时，流量急剧变化，即调节性能不佳。调节阀可以按照信号的方向和大小，改变阀芯行程来改变阀门的阻力数，从而达到调节流量目的的阀门。调节阀分手动调节阀和自动调节阀，而手动或自动调节阀又分许多种类，其调节性能也是不同的。自动调节阀有自力式流量调节阀和自力式压差调节阀等。

4、真空类

真空类包括真空球阀、真空挡板阀、真空充气阀、气动真空阀等。其作用是在真空系统中，用来改变气流方向，调节气流量大小，切断或接通管路的真空系统元件称为真空阀门。

5、特殊用途类

特殊用途类包括清管阀、放空阀、排污阀、排气阀、过滤器等。

排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

（二）按主要参数

1、按公称压力：

（1）真空阀：指工作压力低于标准大气压的阀门。

（2）低压阀：指公称压力PN ≤1.6Mpa 的阀门。

（3）中压阀：指公称压力PN 为2.5Mpa、4.0Mpa、6.4Mpa的阀门。

（4）高压阀：指公称压力PN 为10.0Mpa～80.0Mpa的阀门。

（5）超高压阀：指公称压力 PN≥100.0Mpa的阀门。

2、按工作温度：

（1）超低温阀：用于介质工作温度 t<－101℃的阀门。

（2）常温阀：用于介质工作温度－29℃<t<120℃的阀门。

（3）中温阀：用于介质工作温度120℃<t<425℃的阀门。

（4）高温阀：用于介质工作温度t>425℃的阀门。

3、按驱动方式：

按驱动方式可分为自动阀类、动力驱动阀类和手动阀类。

4、按公称通径：

（1）小通径阀门：公称通径DN≤40mm的阀门。

（2）中通径阀门：公称通径DN为50～300mm的阀门。

（3）大通径阀门：公称通径DN为350～1200mm的阀门。

（4）特大通径阀门：公称通径DN≥1400mm的阀门

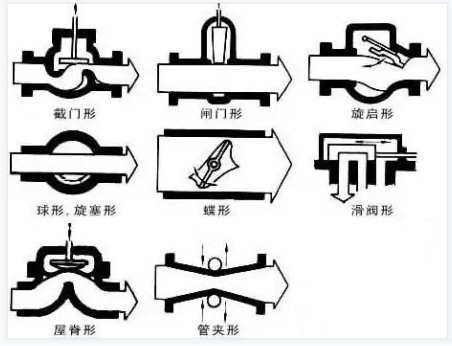

5、按结构特征：

阀门的结构特征是根据关闭件相对于阀座移动的方向可分为：

（1）截门形：关闭件沿着阀座中心移动；如截止阀

（2）旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转；如旋塞阀、球阀

（3）闸门形：关闭件沿着垂直阀座中心移动；如闸阀、闸门等

（4）旋启形：关闭件围绕阀座外的轴旋转；如旋启式止回阀等

（5）蝶形：关闭件的圆盘，围绕阀座内的轴旋转；如蝶阀、蝶形止回阀等

（6）滑阀形：关闭件在垂直于通道的方向滑动。

6、按连接方法：

（1）螺纹连接阀：阀体带有内螺纹或外螺纹，与管道螺纹连..

（2）法兰连接阀门：阀体带有法兰，与管道法兰连接。

（3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。

（4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。

（5）卡套连接阀门：与管道采用卡套连接。

（6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

7、按阀体材料：

（1）金属材料阀门：其阀体等零件由金属材料制成。如铸铁阀门、铸钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。

（2）非金属材料阀门：其阀体等零件由非金属材料制成。如塑料阀、搪瓷阀、陶瓷阀、玻璃钢阀门等。
