包装流程 | M04有斗包装的流程模拟

杰曼科技 2024-03-28 | 阅读：839

欢迎来到杰曼小课堂，今天跟大家讲解一下《M04有斗包装的流程模拟》。

M04全不锈钢版称重仪表是一款多功能应用的称重仪表，可选包装称重、散料称重、灌装称重。全不锈钢外壳，坚固耐用，稳定可靠。我们接下来了解M04有斗包装的流程模拟。

M04有斗包装的流程模拟

● 第一步，对仪表标定；

可以参考上一期M04称重控制仪表的标定设置

● 第二步，选择秤体模式；

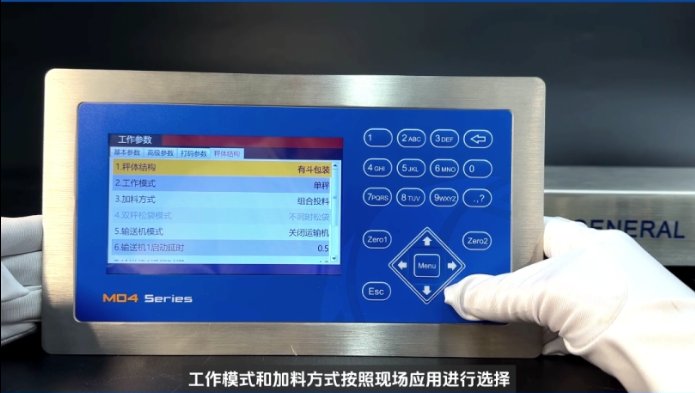

按【M】菜单键找到工作参数后，按【Enter】键进入，找到秤体结构后选择有斗包装，工作模式和加料方式按照现场应用进行选择，其它参数选择仪表默认的参数即可。然后按【ESC】返回上一级菜单。

● 第三步，开关量定义；

在菜单参数列表找到开关量，不同的秤体结构，对应不同的开关量定义，按【Enter】键进入即可查看。常用的输出有运行、停止、快加，中加，慢加，夹袋、定值等。输入有启动、急停、清零，清报警、夹松袋等。

(一般情况下默认定义的开关量是够用的，如果我们需要用到其他的输入输出也可以自行选择所需的开关量。) 最后按【ESC】返回上一级菜单

● 第四步，设置配方参数；

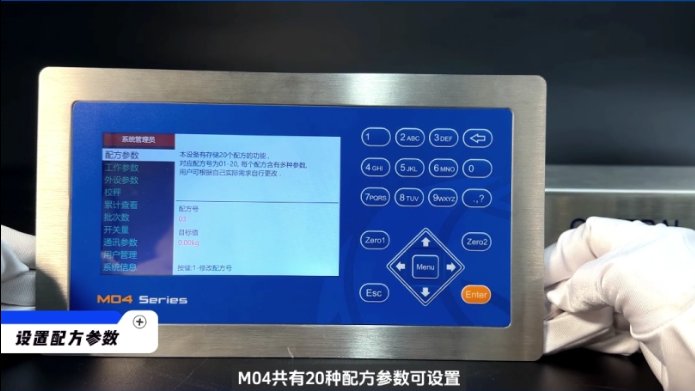

在菜单参数列表找到配方参数，M04共有20种配方参数可设置，用户可根据实际应用需求自行更改。

按数字【1】键弹出配方号修改对话框，可输入1-20修改配方号。我们选择配方1，然后按【Enter】键可进入查看当前配方号下的配方参数。根据自身需求设置参数。（具体说明可查看说明书16页）。

定量定时器参数这里可以设置运行过程中一些操作对应的时间等；其他的参数功能使用如超欠差，落差修正，慢加点动，拍袋参数等可具体查看说明书（17页）。设置完后按【ESC】返回上一级菜单，包装前的参数设置已完成。

● 第五步，模拟工作流程；

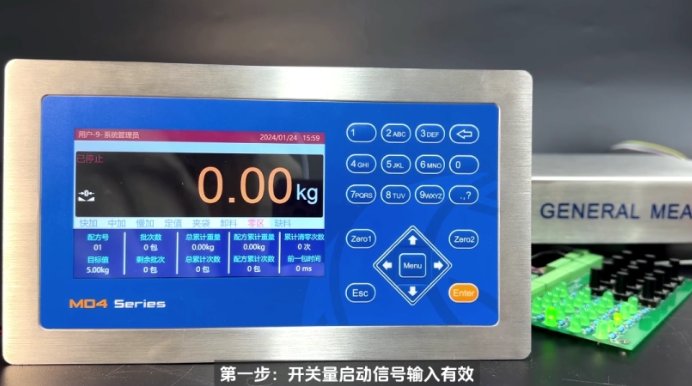

① 开关量启动信号输入有效，等待加料延时后，输出加料信号，此时可以开始进行加料。

② 加料过程中根据设置的值，经过快加，中加，慢加，当当前重量≥目标值-落差值（5.00kg-0.50kg）时，进入到定值状态，定值信号输出有效

③ 开关量输入夹袋信号，开始卸料，当前重量≤零区值（重量≤0.02kg）卸料完成，经过卸料延时后，松袋，就完成一称的包装了。在主页面可看到更新的总累计，配方累计等。

（其它具体的功能参数的说明可详见说明书第16页，并根据应用现场需要进行设置）
