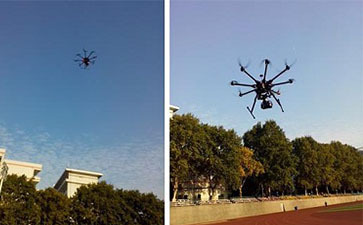

名称:无人机搭载光谱相机系统 型号:DJ-WRJ01 产地:中国、美国
简介:光谱无人机成像系统是一套应客户需求开发的全套系统。 集成了小型无人机及控制装置、光谱仪和控制测量软件以及GPS辅助惯导装置,并通过高精度三轴稳定平台以及测量控制软件把三者有机地整合在一起,构成全套的机载光谱成像系统,满足与光谱遥感相关的各行业的应用需求。
应用领域:生态环境调查监测、农业病虫害及胁迫(如干旱胁迫、热胁迫等)监测评估预警、农作物播种面积与长势监测和农情监测、农业灾害监测评估、水资源监测规划管理、土壤侵蚀监测评估、地理信息系统、野生动物及其栖息地调查监测评估、林业病虫害及森林火灾调查监测预警、湿地资源调查监测评估、自然保护区管理等。
特点:
操作简单:地面屏显协助飞行;
安全稳定:使用同轴接头的电源分布设计,高效、可靠、安装方便;
拍照:可实时控制拍照;
便携易用:所有机臂均可向下折叠、配合 1552 折叠桨,可使整机运输体积*小化,方便运输携带;
防火花插头:有效的防止电池自短路;
光谱像素:1.3兆像素图像,拥有极好的地面分辨率;
光谱范围:用户可更换滤光片,更改光谱波段(450~1000nm);
存储:使用标准的Micro SD卡存储数据;
选配:可选配入射光传感器,方便生成反射率图像。
技术参数:
无人机参数
机架 | 对称电机轴距 | 1045mm |
单臂长度 | 386mm | |
单臂重量(含电机、电调、螺旋桨) | 325g | |
中心架直径 | 337mm | |
中心架重量(含起落架安装基座和舵机) | 1520g | |
起落架尺寸 | 460mm(长)×511mm(下底宽)×305mm(高) | |
电机 | 定子尺寸 | 41×14mm |
KV值 | 400rpm/V | |
**功率 | 500W | |
重量(含散热风扇) | 158g | |
电调 | 工作电流 | 40A |
工作电压 | 6S LiPo | |
兼容信号频率 | 30Hz ~ 450Hz | |
驱动PWM频率 | 8KHz | |
重量(含散热器) | 35g | |
可折叠螺旋桨(1552/1552R) | 材质 | 高强度工程塑料 |
尺寸 | 15×5.2inch | |
重量 | 13g | |
飞行参数 | 起飞重量 | 6.0Kg ~ 11.0Kg |
整机重量 | 4.4Kg | |
动力电池 | LiPo(6S、10000mAh~20000mAh、*小15C) | |
**功耗 | 4000W | |
悬停功耗 | 1500W(@ 起飞重量9.5Kg) | |
悬停时间 | 15min(@15000mAh & 起飞重量9.5Kg) | |
工作环境温度 | -10 °C ~ +40 °C | |
感度推荐参数 | A2飞控 | 基本感度:横滚120%、俯仰120%、方向120%? 姿态感度:横滚170%、俯仰170%、垂直120% |
WooKong-M飞控 | 基本感度:横滚130%、俯仰130%、方向120% 姿态感度:横滚180%、俯仰180%、垂直120% |
相机参数
传感器 | 每个通道(1280×1024)1.3M像素传感器 尺寸:6.66 mm x 5.32 mm 像元尺寸:5.2 microns |
镜头 | 焦距:9.6 mm 光圈:f/3.2 水平视角:38.26 degrees 垂直视角:30.97 degrees |
光谱滤光片 | 每个通道标准25毫米 |
数据存储 | Micro SD卡,8位或10位RAW格式 |
通讯接口 | USB 2.0 |
Multi-I/O接口 | 用于相机触发、GPS输入、视频输出、电源输入等(常用于无人机) |
材质 | 轻型铝质外壳 |
图像容量 | 每波段每张图片约1MB |
图像处理速度 | 约0.5s |
电源输入 | 9~14.7V DC |
GPS接口 | RS232(符合NMEA标准的GPS接收机) |
输出 | 实时NTSC或PAL视频用于取景器和菜单设置 |
尺寸(mm) | 4通道:115.6×80.3×68.1 6通道:115.6×80.3×68.1 12通道:115.6×155×68.1 |
重量(g) | 4通道:497g 6通道:530g 12通道:1160g |
使用环境 | 温度0~40℃;相对湿度:<85% |
产地:中国、美国
