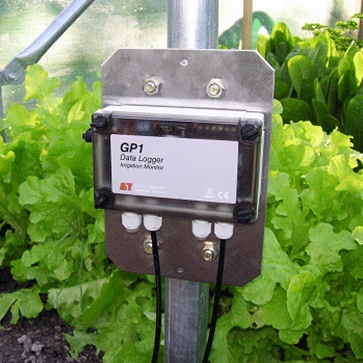

用途:GP1土壤墒情自动监测系统采用7通道的GP1数据采集器为主机,有2个差分模拟通道可用于连接土壤水分传感器,2个温度通道用于连接10K热敏电阻传感器,2个脉冲计数通道用于雨量传感器和风速传感器,1个继电器通道可用来控制灌溉开关。
特点:
·高精度7通道数据采集器;
·小型继电器用于灌溉控制;
·外壳防水等级为IP67,坚固耐用,可在野外恶劣气候下使用;
·可存储约60万个读数。
GP1数据采集器技术规格:
差分电压通道 | |
电压精度 | ±(0.3 mV+0.01%读数)(典型在+20℃);±(1.6 mV+0.05%读数)(较大-20~+60℃) |
土壤水分精度 | ±0.06%vol(±0.0006 m3/m3)(典型在+20℃);±0.3%vol(±0.003 m3/m3)(较大-20~+60℃)[1] |
分辨率/输入噪音 | ±0.1 mV |
输入电压范围 | -0.2 V~+2.7 V |
输入电压极限 | -2.8 V~+3.6 V[2] |
电桥传感器 | |
精度 | ±(0.1 mV+0.06%读数)(典型在+20℃);±(0.2 mV+0.08%读数)(较大-20~+60℃) |
温度通道 | |
温度精度 | ±0.07℃(典型在+20℃);±0.1℃(较大-20~+60℃)[3] |
电阻精度 | ±0.2%读数(较大±0.3%)(典型在+20℃);0.5%读数(2K~20K)(较大-20~+60℃) |
事件计数 | |
事件计数(事件6) | <50Hz,触点闭合或 脉冲/逻辑输入 |
事件计数(事件5) | <33kHz,脉冲/逻辑输入。<100Hz,触点闭合 |
供电 | |
内置电池电量 | 典型1年,9V碱性PP3电池[5] |
外部供电 | 11~24V DC |
开关传感器供电 | 较大到120mA |
开关+5V基准电压 | 5V±0.2%(典型在+20℃);5V±1.6%(较大-20~+60℃) |
继电器通道 | |
1个继电器 | SPST,<30V DC或<24V AC,1A复位保险丝 |
数据记录 | |
记录频率 | 1秒~24小时,用户可设定 |
传感器预热 | 多重1秒,用户可设定 |
内置闪存 | 典型>600000个读数,非丢失性内存 |
通讯端口 | RS232(115K波特) |
物理特性 | |
环境 | 防水,IP67防护等级 |
尺寸和重量 | 140×105×45毫米,280克 |
工作温度 | -20~+60℃ |
[1] 精度为GP1数据采集器的精度,不包含土壤水分传感器的精度;
[2] 公用模式拒绝>66dB(典型78 dB)
[3] GP1在30℃或再-20~0℃以下的数;
[5] 每小时记录2个SM200和2个10K热敏电阻数据时。
土壤水分传感器:
ML2x土壤水分传感器 | 图示 | |
测量参数 | 土壤体积含水量(m3.m-3或%vol) | |
测量范围 | 较佳精度量程是0.05~0.6 m3.m-3;全量程是0.0~1.0 m3.m-3 | |
精度 | 使用测量的土壤类型进行专业标定后:±0.01 m3.m-3(0~40℃),±0.02 m3.m-3(40~70℃),使用默认的常规土壤标定后:±0.05 m3.m-3(0~70℃), | |
土壤盐分误差 | 0.0~250mS.m-1,每变化1mS.m-1为<-0.001 m3.m-3;250~2000 mS.m-1无变化意义 | |
测量土壤体积 | 大于95%的情况测量的是直径4厘米×6厘米长的圆柱体(约75cm3),以探针为中心 | |
工作环境 | 可以长时间埋在各种土壤中,防护等级IP68 | |
稳定时间 | 1~5秒,依赖精度需要 | |
反应时间 | 优于0.5秒,感应99%的变化 | |
循环工作时间 | 100 %(可连续的工作) | |
接口 | 输入电压:5~15V DC;耗电:典型19mA,较大23mA;输出信号:约0~1V DC(0.0~0.5 m3.m-3) | |
外壳材质 | PVC | |
探针材质 | 不锈钢 | |
电缆长度 | 标准5米,较大可以延长到100米 | |
重量 | 约350克,带5米电缆 | |
SM300土壤水分温度传感器 | 图示 | |
土壤水分含量 | ||
测量精度 | ±2.5%(实验室标定后) | |
测量范围 | 0~50%可保证精度;较大可达到100 %但是会降低测量精度 | |
盐分范围 | 50~1000ms/m | |
温度范围 | 0~60℃可保证精度 | |
输出 | 0~1.0V差分 | |
感应区域 | 约55×70mm直径 | |
土壤温度 | ||
精度 | ±0.5℃ | |
测量范围 | 0~40℃可保证测量精度 | |
输出 | 电阻5.8~28KΩ(10K精密电阻) | |
常规 | ||
供电 | 5~14V,1秒约18mA | |
防护等级 | IP68 | |
尺寸 | 143×40毫米直径 | |
重量 | 100克 |
温度传感器:
ST4土壤温度传感器 | 图示 | |
测量范围 | -10~+40℃ | |
精度 | ±0.2℃ | |
尺寸 | 长度120mm×直径6mm | |
标准电缆长度 | 5米 |
雨量传感器:
RG2翻斗式雨量桶 | 图示 | |
较大降雨速率 | 360mm/小时 | |
工作温度范围 | 0~+50℃ | |
分辨率 | 0.2mm | |
雨量桶直径 | 160mm | |
信号输出类型 | 数字 | |
标准电缆长度 | 6米 |
产地:英国
