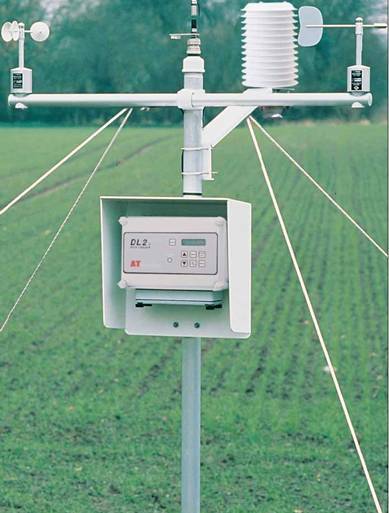

DL2e数据采集器

图示

测量通道

标准15个差分模拟通道或30个单端模拟通道，可扩展到60个差分模拟通道或60个单端模拟通道，2个数字通道，2个电源输出通道（1A，24V）

存储容量

标准256K，约可以存储128000个数据

分辨率

12位

采样间隔

1、5、10、30秒，1、5、10、30分钟或1、2、4、12、24小时，每个通道可单独设定采样记录间隔，可记录数据的平均值，*小值和较大值，每秒钟能采集10个通道

记录类型

电压、电流、阻抗、记数、频率、通信状况等数据

工作电源

7~15V DC（6个碱性5号电池可提供50万次读数或24小时键盘/通讯操作）

工作温度

-20~+60℃，IP65防水等级

尺寸

280×220×140毫米

重量

2.7公斤

显示

液晶显示屏

按键

触摸按键操作，可查看当前工作状态

通讯端口

标准RS232

供电方式

可选干电池、蓄电池、太阳能以及交流电源转换器等多种供电方式

软件

Windows界面

数据传输距离

可根据用户需要选择合适的传输方案，支持RS232、RS422、RS485、GSM

ST1土壤温度传感器

图示

测量范围

-50~+150℃

精度

±0.2℃

尺寸

长度125毫米×直径4.8毫米

标准电缆长度

5米

ST2高精度热敏传感器

图示

测量范围

-50~+150℃

精度

±0.1℃

尺寸

长度125毫米×直径4.8毫米

标准电缆长度

5米

ST3密封热敏传感器

图示

测量范围

-20~+80℃

精度

±0.1℃

尺寸

长度125毫米×直径4.8毫米

标准电缆长度

5米

ST4土壤温度传感器

图示

测量范围

-50~+150℃

精度

±0.2℃

尺寸

长度120毫米×直径6毫米

标准电缆长度

5米

SP1 Pt100温度传感器

图示

测量范围

-20~+300℃

精度

±0.6℃

尺寸

长度125毫米×直径4.8毫米

标准电缆长度

5米

AT2空气温度传感器

图示

测量范围

-30~+70℃

精度

±0.1℃

标准电缆长度

2米

MT2快速反应温度传感器

图示

测量范围

-50~+150℃

精度

±0.1℃

尺寸

直径2.5毫米

标准电缆长度

5米

测量对象

适用于测量花瓣、树叶温度

MT3柔韧性迷你热敏传感器

图示

测量范围

0~+120℃

精度

±0.1℃

尺寸

长度100毫米×直径2毫米

标准电缆长度

5米

STK1 K型热敏传感器

图示

测量范围

-50~+250℃

精度

±1.5℃

尺寸

长度125毫米×直径4.8毫米

标准电缆长度

5米

RHT2nl-02空气温湿度传感器

图示

温度测量范围

-30~+70℃

温度测量精度

±0.1℃

湿度测量范围

0-100 %

湿度测量精度

±2%

RHT2v-02空气温湿度传感器

图示

温度测量范围

-50~+150℃

温度测量精度

±0.5℃

湿度测量范围

0-100 %

湿度测量精度

±2%

AN1耐用型风速传感器

图示

测量范围

0.2~75 m/s

精度

1% ±0.1 m/S

输出范围

0.2~60Hz

灵敏度

0.8Hz/m/s

工作温度范围

-30~+50℃

信号输出类型

数字

标准电缆长度

3米

AN3高分辨率三杯风速传感器

图示

测量范围

0.15~75 m/s

精度

1% ±0.01 m/S

输出范围

3~1500Hz，0~2.5V DC

灵敏度

20Hz/m/s，33mV/m/s

工作温度范围

-30~+70℃

供电电源

7~28V DC

信号输出类型

数字或模拟差分

标准电缆长度

3米

AN4标准型风速传感器

图示

测量范围

0.5~40 m/s

精度

5%

输出范围

0.5~50Hz

灵敏度

1.25Hz/m/s

工作温度范围

-25~+60℃

信号输出类型

数字

标准电缆长度

5米

WD1风向传感器

图示

测量范围

0~358度

精度

0.3度(±2度在风速>5m/s)

输出范围

0~1000Ω

灵敏度

2.8Ω/度

工作温度范围

-50~+70℃

信号输出类型

3WR POT

标准电缆长度

3米

WD4风向传感器

图示

测量范围

0~359度

精度

<±2度

输出范围

0-1800mV

灵敏度

5mV/度

工作温度范围

-20~+70℃

供电电源

6~28V DC

信号输出类型

3WR POT

标准电缆长度

3米

RG1翻斗式雨量桶

图示

降雨速率

500毫米/小时

工作温度范围

0~+60℃

分辨率

0.2毫米

雨量桶直径

254毫米

信号输出类型

数字

标准电缆长度

6米

RG2翻斗式雨量桶

图示

降雨速率

360毫米/小时

工作温度范围

0~+50℃

分辨率

0.2毫米

雨量桶直径

160毫米

信号输出类型

数字

标准电缆长度

6米

SWS表面湿度传感器

图示

输出

0V（干）~>1.0V（湿）

工作温度

-25~+55℃

供电电源

8~18V DC，5mA

标准电缆长度

2米

探头尺寸

长度150毫米×直径20毫米

感应面积

30×15毫米

信号输出类型

差分

EV2/G蒸发传感器

图示

测量范围

0~250毫米

精度

±1毫米

分辨率

0.2毫米

输出范围

40-200mV

灵敏度

0.64 mV/毫米

供电电源

7.5~28V DC

工作温度

0~+50℃

信号输出类型

差分

标准电缆长度

5米

EV2/P蒸发皿

尺寸

直径1207毫米×高度245毫米

制造标准

A等级

BS5气压传感器

图示

测量范围

600~1060hPa (mbar)

精度

±0.5 hPa（20℃）

分辨率

0.1 hPa

输出范围

0-2.5V DC

灵敏度

5.435mV/hPa

供电电源

10-30V DC

工作温度

-40~+60℃

信号输出类型

差分

标准电缆长度

3米

BF5日照辐射计

图示

光合有效辐射

单位

μmol/m²/s

总辐射精度

±10μmol/m²/s ±12%

散射辐射精度

±10μmol/m²/s ±15%

分辨率

0.6 μmol/m²/s

测量范围

0~2500 μmol/m²/s

输出灵敏度

1mV=1μmol/m²/s

输出

0~2500mV

辐射能量

单位

W/m²

总辐射精度

±5 W/m² ±12%

散射辐射精度

±20 W/m² ±15%

分辨率

0.3 W/m²

测量范围

0~1250 W/m²

输出灵敏度

1mV=0.5 W/m²

输出

0~2500mV

照度

单位

Klux

总辐射精度

±0.60 Klux ±12%

散射辐射精度

±0.60 Klux ±15%

分辨率

0.060 Klux

测量范围

0~200 Klux

输出灵敏度

1mV=0.100 Klux

输出

0~2000mV

其他

日照小时精度

±10%（WMO精度）

余弦修正精度

±10%（入射辐射在0~90°天顶角上）

方位角精度

±5%（在360°旋转上）

温度修正

±0.15%/℃（典型情况）

工作温度范围

-20~+50℃（碱性电池），-20~+70℃（锂性电池）

推荐校准间隔

2年

反应时间

< 250ms

光谱响应波段

400~700nm

纬度性能

-90°~+90°

密封等级

IP65

日照状态输出（触点闭合）

无日照=开路，有日照=短路到接地

内部电池

2×1.5V AA碱性电池

电源需求

2mA唤醒，<30μA睡眠

电池寿命

1年（典型情况）

输入电压

1.4~3.6V DC（内部电池），5~15V DC（外部供电）

日照状态信号保险丝跳闸点

0.5A，30V自行复位（开关闭合模式）

应用电压到日照状态输出

0~24V（触点闭合模式）

RS232接头

5针M12

信号输出和供电接头

8针M12

尺寸

120×122×95毫米

重量

635克

0℃以下加热器输出

15W

5℃以上加热器输出

2W逐渐减少到0W（在35℃）

雪和冰覆盖的较低温度

在0 m/s风速情况下为-20℃，在2 m/s风速情况下为-10℃，

加热器较大功率

在12V DC供电时15W

加热器较大电流

在15V DC供电时1.5A

保险丝承受较大电压和电流

24V，1.6A（自行重置）

加热器输入电压

12~15V DC

SPN1日照辐射计

图示

WMO级别

符合WMO 优质辐射计标准

总体精度（总辐射及散射）

±5%（日积分），±5% ±10W/m²（每小时平均值），±8% ±10W/m²（个别读数），精度的可信度95% ，即在正常的气候条件下，单个读数在所设定的限制内的概率是95% 。

分辨率

0.6 W/m² = 0.6mV

测量范围

0 ~>2000 W/m²

模拟输出的对应关系

1mV = 1 W/m²

模拟输出范围

0~2500 mV

日照状态极限

120 W/m²导向光束

精度状态精度

±10%

余弦修正精度

0-90°顶角入射光的±2%

方位角精度

±5%（360°旋转）

温度漂移系数

±0.02%/℃

工作温度范围

-20~+70℃

校正/稳定性

工厂校准，建议每2年校准一次

响应时间

<200ms

光谱响应

400~2700nm

光谱灵敏度变化

10%（典型）

非线性

<1%

倾斜响应

可忽略

零点漂移

在室温下，每变化5℃/小时，<3 wm²； 夜晚读数<3 wm²。

工作纬度范围

-90°~+90°

密封等级

IP67等级

日照状态输出

无日照=开路，有日照=短路到接地

供电

2mA（不包含加热器电源），5V~15V DC

加热器供电

12V-15V DC

加热器控制

外部温度低于0℃，持续变化至20W 输出

较低的无霜无冰温度（使用加热器时）

-20℃在风速0 m/s 时，-10℃在风速2 m/s 时

可选安装底座

3×M5 底座分接孔，108mm PCD，120°间距

尺寸

直径140毫米×高100毫米

重量

940克

ES2太阳通量传感器

图示

测量范围

0~2000 W/m²

精度

±3%（+20℃时）

光谱响应

400-1050nm

工作温度范围

-10~+60℃

灵敏度

10mV/kW/m²

信号输出类型

单端

标准电缆长度

5米

GS1圆顶辐射传感器

图示

测量范围

0-2000 W/m²

精度

±10%（-10~+40℃）

光谱响应

305-2800nm

工作温度范围

-40~+80℃

灵敏度

10~35mV/ W/m²

信号输出类型

单端

标准电缆长度

5米

GS2反射辐射传感器

图示

测量范围

0~2000 W/m²

精度

±10%（-10~+40℃）

光谱响应

305~2800nm

工作温度范围

-40~+80℃

灵敏度

10-35mV/ W/m²

信号输出类型

2个单端

标准电缆长度

5米

NR2净辐射传感器

图示

测量范围

-500~+1000 W/m²

精度

±5%(20℃)

光谱响应

0.25-60μm

工作温度范围

-40~+60℃

灵敏度

100mV/ W/m²

信号输出类型

单端

标准电缆长度

7米

UV3pA UVA紫外辐射传感器

图示

测量范围

0~150 W/m²

峰值波长

373±2nm

带宽

31±2nm

灵敏度

1mV

输入电压

7~15 DC 2mA

尺寸

50mm直径×48mm

信号输出类型

差分

标准电缆长度

3米

UV3pB UVB紫外辐射传感器

图示

测量范围

0~150 W/m²

峰值波长

313±2nm

带宽

26±2nm

灵敏度

1mV

输入电压

7~15 DC 2mA

尺寸

50mm直径×48mm

信号输出类型

差分

标准电缆长度

3米

UV3pAB UVAB紫外辐射传感器

图示

测量范围

0~200 W/m²

峰值波长

360±5nm

带宽

72±5nm

灵敏度

1mV

输入电压

7~15 DC 2mA

尺寸

50mm直径×48mm

信号输出类型

差分

标准电缆长度

3米

SM150土壤水分传感器

图示

测量范围

0~100 % vol

测量精度

±3.0% vol（土壤水分范围在0~70% vol和温度在0~+60℃）

盐分误差

±5.0% vol（土壤盐分在100~1000 mS/m和温度在0~+60℃）

输出信号

0~1V差分≈标称0~60%

电缆长度

1米（HH150读数表）、100米（GP1、DL6和DL2e数据采集器）

供电

5~14V DC，18mA用于1秒

工作温度

-20~+60℃

防护等级

IP68

样品体积

55×70毫米直径

尺寸

143×40毫米直径

ML2x土壤水分传感器

图示

测量参数

土壤体积含水量（m³.m^-3或%vol）

测量范围

精度量程是0.05~0.6 m³.m^-3；全量程是0.0~1.0 m³.m^-3

精度

使用测量的土壤类型进行专业标定后：±0.01 m³.m^-3（0~40℃），±0.02 m³.m^-3（40~70℃），使用默认的常规土壤标定后：±0.05 m³.m^-3（0~70℃），

土壤盐分误差

0.0~250mS.m^-1，每变化1mS.m^-1为<-0.001 m³.m^-3；250~2000 mS.m^-1无变化意义

测量土壤体积

大于95%的情况测量的是直径4厘米×6厘米长的圆柱体（约75cm³），以探针为中心

工作环境

可以长时间埋在各种土壤中，防护等级IP68

稳定时间

1~5秒，依赖精度需要

反应时间

优于0.5秒，感应99%的变化

循环工作时间

100 %（可连续的工作）

接口

输入电压：5~15V DC；耗电：典型19mA，较大23mA；输出信号：约0~1V DC（0.0~0.5 m³.m^-3）

外壳材质

PVC

探针材质

不锈钢

电缆长度

标准5米，可以延长到100米

重量

约350克，带5米电缆

SM300土壤水分温度传感器

图示

土壤水分

测量范围

0~100 % vol

测量精度

±2.5% vol（0~50% vol和0~60℃）

盐分误差

≤3.5%（50~1000ms/m和0~40% vol）

输出信号

0~1V差分≈标称0~60%

感应区域

高度55毫米×直径70毫米

土壤温度

测量范围

-50~+100℃

测量精度

±0.5℃（0~40℃）

输出信号

电阻5.8~28KΩ

其他规格

电缆长度

标准5米，可延长到25米

供电

5~14V，0.5~1秒约18mA

工作温度

-20~+60℃

防护等级

IP68

整体尺寸

高度143毫米×直径40毫米

探针长度

51毫米

探针间距

22毫米

重量

77克（不含电缆）

PR2/4土壤剖面水分探头

图示

探测深度

10、20、30、40厘米

测量

土壤体积含水量(m³.m^-3 或%vol)

量程

0~0.4 m³.m^-3 保证精度，0~1 m³.m^-3 全量程

精度

±0.04 m³.m^-3(0~+40℃)针对土壤进行特殊标定；±0.06 m³.m^-3(0~+40℃)使用通用的标定曲线

盐分影响

50~400ms/m (孔隙水电导率)

测量点测量范围

探点直径10cm，上下高度高5cm 的圆柱体样土壤决定的了测量值95％的灵敏度，所以在这个圆柱体积内不能有金属、石头和根系，以免影响测量结果

工作环境

0~+40℃保证精度指标，-20~+70℃可操作范围

防护等级

IP67

反应时间

1秒

供电

*小：5.5V DC (2米缆线时)，7.5V DC (100米缆线)；较大：15V DC

功耗

<80mA

输出

4个模拟电压值：0~1V 对应0~60m³.m^-3

缆线

屏蔽9芯线，标配5米缆线，和M12(IP68 接头)，可选延长电缆：5米、10米、25米，*长100米

材质

聚碳酸脂和不锈钢

尺寸

长度750毫米×直径25.4毫米

重量

0.6公斤

PR2/6土壤剖面水分探头

图示

探测深度

10、20、30、40、60、100厘米

测量

土壤体积含水量(m³.m^-3 或%vol)

量程

0~0.4 m³.m^-3 保证精度，0~1 m³.m^-3 全量程

精度

±0.04 m³.m^-3(0~+40℃)针对土壤进行特殊标定；±0.06 m³.m^-3(0~+40℃)使用通用的标定曲线

盐分影响

50~400ms/m (孔隙水电导率)

测量点测量范围

探点直径10cm，上下高度高5cm 的圆柱体样土壤决定的了测量值95％的灵敏度，所以在这个圆柱体积内不能有金属、石头和根系，以免影响测量结果

工作环境

0~+40℃保证精度指标，-20~+70℃可操作范围

防护等级

IP67

反应时间

1秒

供电

*小：5.5V DC (2米缆线时)，7.5V DC (100米缆线)；较大：15V DC

功耗

<120mA

输出

6个模拟电压值：0~1V 对应0~60m³.m^-3

缆线

屏蔽9芯线，标配5米缆线，和M12(IP68 接头)，可选延长电缆：5米、10米、25米，*长100米

材质

聚碳酸脂和不锈钢

尺寸

长度1350毫米×直径25.4毫米

重量

0.9公斤

T4土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

稳定的10.6V DC

管直径

25毫米

管长度

长度10~200厘米可选

陶瓷头

直径24毫米×长度60毫米，起泡点15 bar

电缆

1.5米，4针M12插头，可延长到40米

T4R土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

稳定的10.6V DC

管直径

25毫米

管长度

长度10~200厘米可选

陶瓷头

直径24毫米×长度60毫米，起泡点15 bar

电缆

1.5米，4针M12插头，可延长到40米

T5微型土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

推荐10.6V DC，稳定的5~15VDC

耗电

1.3mA（10.6V DC）

管直径

5毫米

管长度

标准7厘米，可选长度2~20厘米

手柄尺寸

直径20厘米×长度3.5厘米

电缆

1.5米，4针M12插头，可延长到20米

T5x微型土壤水势张力计

图示

测量范围

+100 kPa~-160 kPa

输出信号

-100~+160 mV

精度

±0.5 kPa

供电

推荐10.6V DC，稳定的5~15VDC

耗电

1.3mA（10.6V DC）

管直径

5毫米

管长度

标准7厘米，可选长度2~20厘米

手柄尺寸

直径20厘米×长度3.5厘米

电缆

1.5米，4针M12插头，可延长到20米

EQ2土壤水势传感器

图示

测量范围

0~-1000 kPa

测量精度

±10 kPa（0~-100 kPa），读数±10%（-100~-1000 kPa）

盐度工作范围

50~400 mS/m

工作温度

0~+40℃

输出

约0.15~0.55V差分

供电

5~15V DC，1秒约20 mA（*小5.5V带100米电缆）

防护等级

IP68

样品体积

和土壤相关

尺寸

长度220毫米×40毫米

重量

0.6公斤
