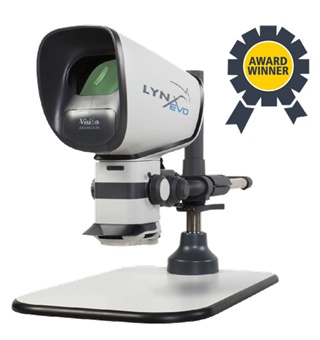

无目镜体视显微镜Lynx EVO
无目镜体视显微镜Lynx EVO的图片
参考报价：
面议
品牌：
关注度：
497
样本：
暂无
型号：
产地：
英国
信息完整度：
典型用户：
暂无
索取资料及报价
认证信息
高级会员 第 2 年
名 称：似空科学仪器（上海）有限公司
认 证：工商信息已核实
访问量：99639
手机网站
扫一扫，手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
友情链接
产品简介

英国Vision Engineering的无目镜体视显微镜 Lynx EVO是一款拥有**的高分辨率，可完成复杂3D观察任务的先进无目镜体视显微镜。 Lynx EVO具有极好的光学性能以及****的人机工学性能，助您提高生产率。 6倍- 60倍 放大倍率 (**240倍 ) **的人机工学性能，可提高精确度，减少误差 Dynascope® 体视光学器件可实现令人惊艳的3D观察

概述

Lynx EVO是一款 高效 无目镜 体视显微镜， 通过出色的3D视图观察功能，助您提高产能。

独特的**Lynx EVO无目镜光学系统将使用者从充满限制的工作环境中解放出来，通过无比简便的操作以及人机工学性能，从此进入高效能世界。

Lynx EVO具有真正**的3D（体视）成像功能，可在各种应用环境中快速实现精确的检测。

Dynascope®无目镜技术使得Lynx EVO具备自然的人机工学功能，可实现手眼协调，简化精密检测任务。

无需使用显微镜目镜还可以实现无疲劳操作，确保操作人员健康，提高企业产能。

支架选项

多坐标支架

  • 精确、稳健，是要求大工作空间的工业领域应用的理想解决方案。

  • 更长工作距离可以实现对更大样品的检测（**喉口深度可达 439mm）。

  • 集成化气压支撑杆可进行平衡重调节，使操作更快和轻松。 可轻松在较高零件（高达242mm）和扁平样品之间切换。

  • 可配备平台底座或者直接安装到工作面上。

人机工学支架

  • 台式支架占地面积小。

  • 高放大倍率任务中特别稳定。

  • （底部）透射光照明（可选）支持多种样品的观察。

  • 浮台（可选）提供灵敏控制，确保精确检测样品，是检测易碎样品或避免处理过程中出现污染的理想选择。

配件

Lynx EVO的模块化设计允许针对各种应用要求单独定制功能配置，包括高清数码图像捕捉。

360°旋转观察器

  • 强大的检测配件，支持360°全方位旋转观察检测对象（34°角度）。

  • 360°旋转可提高在众多应用中的观察体验，包括对电子（PCB焊点、孔洞、支柱和螺纹形状）、机械、医疗和塑料部件等检测。

  • 在360°旋转观察和传统的垂直观察之间轻松切换，非常方便。

  • 集成了8点LED环形灯和物镜。

智能Cam摄像头和软件

  • 智能摄Cam是一款可选装的集成式高清摄像头，能在保持双光程（确保同时进行体视观察）时轻松、方便地完成图像/视频捕捉。

  • 配套的uEye 软件，可轻松完成注释和标注，快速生成报告。

注：还有其他可兼容的软件解决方案可选，可提供屏上测量等其它功能。

浮台

  • 浮台配件可以提供顺畅的 精密控制，是检测敏感样品、部件一致性的理想产品；结合测量网格使用，还可缩放和测量检测对象。

  • 这对于易碎样品的检测有着不可估量的价值，同时可避免因过多用手接触而造成污染。

  • 仅能配合Lynx EVO 人机工学支架使用。

物镜
提供众多物镜选项，供您选择满足所需放大倍率范围或工作距离的物镜。 物镜采用了反光涂层，以增强成像性能。
倍增器

以1.5倍或2.0倍的系数来扩大显微镜放大倍率及变倍范围，显著增强系统的放大性能

在同一系统上提供更强大的性能，有效提供20:1变倍比，且不会影响工作距离。

1.5倍及2.0倍两种倍增器可选，通过倍增器上的滑扣，即可自由安装、卸除。

测量/比较网格线

  • 使用者能够借助呈现在一只眼前的刻度来进行测量和比对。

  • Lynx EVO提供简便的交叉瞄准线和带刻度的测量网格线。

  • 借助测量网格线，观察样品的同时，可进行快速、简单的测量。

  • 还提供定制网格线。

（底部）透射光照明

  • 透射光照明支持对更多类型的样品进行观察。 更加灵活，因为透明的样品可以通过透射光和入射光（表面光）观察。

  • 只能配合人机工学支架使用。

技术

光学器材

物镜变倍范围工作距离
0.45x2.7x – 27x176mm
0.62x3.7x – 37x128mm
1.0x6x - 60x75mm
1.5x9x – 90x42mm
2.0x12x - 120x29mm
物镜视场
在*小变倍时在**变倍时
0.45x55mm5.5mm
0.62x40mm4.0mm
1.0x25mm2.5mm
1.5x16mm1.6mm
2.0x12mm1.2mm

使用1.5x倍增器

物镜变倍范围 1工作距离
0.45x2.7x - 40x176mm
0.62x3.7x - 55x128mm
1.0x6x - 90x75mm
1.5x9x - 135x42mm
2.0x12x - 180x29mm
1 使用或不使用倍增器时可达到的**/*小变倍范围

物镜视场
在*小变倍时 2在**变倍时
0.45x55mm3.7mm
0.62x40mm2.7mm
1.0x25mm1.7mm
1.5x16mm1.1mm
2.0x12mm0.8mm
2 不使用倍增器时

使用2.0x倍增器

物镜变倍范围 1工作距离
0.45x2.7x - 54x176mm
0.62x3.7x - 74x128mm
1.0x6x - 120x75mm
1.5x9x - 180x42mm
2.0x12x - 240x29mm
1 使用或不使用倍增器时可达到的**/*小变倍范围

物镜视场
在*小变倍时 1在**变倍时 2
0.45x55mm2.7mm
0.62x40mm2.0mm
1.0x25mm1.2mm
1.5x16mm0.8mm
2.0x12mm0.6mm
2 不使用倍增器时

智能Cam摄像头数据（可选）

配合智能Cam摄像头模块使用时，Lynx EVO可实现图像捕捉和存档。

摄像头参数

传感器类型CMOS
分辨率 (H x W)1600 x 1200 像素
传感器尺寸1/3"
像素大小2.8μm
色深8位
刷新率（fps）**18.3fps
文件格式BMP、JPEG、PNG 和 AVI
配套提供软件uEye Cockpit

（还有其他解决方案）

软件升级可实现添加功能和屏上测量的DimensionOne™

360°旋转观察器（选项）

360°旋转观察

变倍范围4.2x (16x*) – 42x
工作距离35.5mm
*小变倍下的视场10.2mm*
**变倍下的视场3.8mm
观察视角垂直方向34°

* 不间断的

垂直观察

变倍范围6.8x (15x*) – 68x
工作距离56.5mm
*小变倍下的视场12mm（不间断）
**变倍下的视场2.5mm
观察视角-

照明

  • 利用内置可调节漫射器，实现8点LED环形灯的强度控制

  • 5点LED（底部）透射光照明（可选）

电源装置

  • 标准电源装置（EVP070） - 向环形灯或360°旋转观察器提供照明控制。

  • 加强版电源装置（EVP080）- 向环形灯或360°旋转观察器以及人机工学支架的（底部）透射光照明提供照明控制。

尺寸

人机工学支架

  • A = 280 mm

  • B = 420 mm

  • C = **670 mm

  • D = 200mm（工作距离较短）

  • E = 200 mm

多坐标支架

  • F = 455 mm (184mm*)

  • G = 682 mm - 830 mm

  • H = ** 695 mm

  • I = **285 mm（工作距离较短）

  • J = **439 mm

*没有平台基座

    配件

    • 智能Cam摄像头，带软件

    • 360°旋转观察器

    • 物镜

    • （底部）透射光照明

    • 浮台

    • 标线
