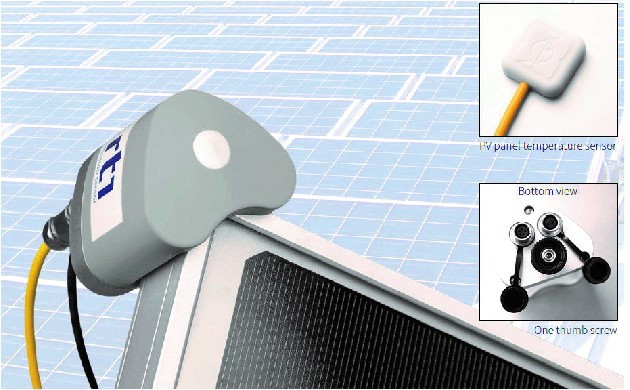

RT1仪器是一款高质量辐射计，用于测量平面表面上的太阳辐照度（辐射通量，W/m2），这是由仪器上方的直接太阳辐射和直射天空辐射的总和引起的。通过RT1坚固的外壳，可以非常方便的将RT1和配套电子设备固定在PV板的边角上。它包含了一个传感器，可以可靠地测量光伏阵列中入射面的太阳辐射。温度传感器可以非常方便的固定在组件背板上。RT1是监测商业屋顶光伏安装效率的**解决方案。

工作原理

通过RT1坚固的外壳，可以非常方便的将RT1和配套电子设备固定在PV板的边角上。它包含了一个传感器，可以可靠地测量光伏阵列中入射面的太阳辐射。温度传感器可以非常方便的固定在组件背板上。RT1是监测商业屋顶光伏安装效率的**解决方案。

产品特点

l专为屋顶光伏装置设计

l适合安装于多数太阳能板角落

l智能数字双传感器

l输出辐照度和背板温度

l5年内不需要重新校准

技术参数

l辐照：0~2000W/m2

l光谱范围：400~1100nm

l非稳定性（变化/年）：<1%

l非线性（0至1000W/m2）：<1%

l定向响应（高达55°，1000W/m2光束）：<1.7W/m2

l每日总量的不确定性：<7%

l组合的校准不确定度：±3%againsttraceablereferencepyranometer

lPV面板温度：-40~+100℃，±1℃，usinga10kNTC

l校准：Against traceable reference pyranometer

l信号连接：1-RS-485connectiontohost

l2-PVpaneltemperaturesensor

l电压和电流范围：5~30Vdc，2.5~10mA

l**功耗：60mW

l环境工作温度：-40~+80℃

l推荐的校准间隔：2年

l标准保修：2年

l入口保护（IP）等级：IP67，两个插头都牢固连接的前提下

l当安装在角落时支持光伏面板高度：30~50mm

l通讯协议：Modbus®SlaveRTUover2-wireEIARS-485connection1200to38400baud

l连接方式：2个插头，一个为5芯信号线，一个为2芯温度感应器。

l信号线传输长度：20m

l温度传感器传输长度：3m
