EC150开路CO₂/H₂O气体分析仪（涡动相关）

Campbell公司生产的EC150开路涡动协方差观测系统（涡动相关）是一款研究级的开路气体分析仪，设计主要用于涡动协方差通量监测系统。作为一个标准的、独立的分析仪，可以测量二氧化碳-概密度以及水汽密度、空气温度、大气压力。通过可以选择的三维超声风速仪，EC150也可以测量三维风速，以及超声空气温度。

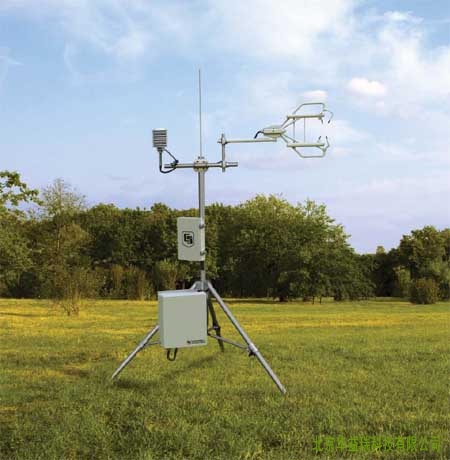

EC150开路涡动协方差观测系统（涡动相关）

优点：

※纤细的空气动力学形体*小化了风扭曲和机体加热带来的影响

※*佳的浓度分析仪和分测量仪

※低功耗——适用太阳能板供电方案

※低噪声

※可以容忍的窗口污染物

EC150开路涡动协方差观测系统（涡动）特点

※无需加热控制即可得到测量的温度补偿

※分析仪与超声风速仪同步测量

※集成的分析仪与超声风速仪安装支架

※分析仪和超声风速仪测量通过电子部件实现临时同步

※*大输出频率为50Hz，25Hz带宽

※窗口有一定角度用于导水

※耐用、现场可标定

※工厂标定CO₂、H₂O、大气压力和空气温度的测量范围

※庞大的诊断参数用于可疑数据报警

※兼容Campbell公司的数据采集器，可以现场直接完成设置、配置、归零等

EC150输出

Ux (m/s)；Uy (m/s)；Uz (m/s)；超声温度（℃）；超声诊断；CO₂密度(mg/m³)；H₂O密度(g/m³)；气体分析仪诊断；环境温度（℃）；大气压力（kPa）；CO₂信号强度；H₂O信号强度；辅助热敏电阻（℃）；仪器温度（℃）；红外源使用寿命（小时）

EC150开路涡动协方差观测系统（涡动相关）

技术性能参数：

工厂标定范围

CO₂：0 - 21800mg/m³ (0 - 1000 ppm)

H₂O：0 - 38 g/m3 (-60 – 35℃)

环境温度：-30 – 50℃

大气压力：75 – 101.5kPa

供电：6W（稳定状态和启动） @ 10 – 16Vdc

气体分离路径/超声波音量：6cm

路径长度：15.37cm

基本测量频率：150Hz

输出频率：5 – 50Hz，用户编程选择

输出带宽：5，10，12.5，20或25Hz，用户编程选择

输出信号：SDM，RS-485，USB，2个16位DAC用于CO₂和 H₂O (0 - 5 Vdc)

辅助输入：空气温度和大气压力

噪声RMS（*大值）：CO₂，0.2 mg/m³(0.109 μmol/mol)；H₂O，0.00350 g/m³(0.00468 mmol/mol)

CO₂

温度测量零点漂移（*大值）

-30 - 15℃：±0.15 mg/m³/℃(±0.0820 μmol/mol/℃)

15 - 35℃：±0.25 mg/m³/℃(±0.137 μmol/mol/℃)

35 - 50℃：±0.3 mg/m³/℃ (±0.164 μmol/mol/℃)

温度测量总漂移（*大值）

-30 - 35℃: ±0.3 mg/m³/℃ (±0.164 μmol/mol/℃)

35 - 50℃: ±0.4 mg/m³/℃(±0.219 μmol/mol/℃)

增益漂移（*大值）：±0.1%读数/℃

H₂O灵敏度（*大值）：5.6 x 10^-5 molCO₂ /molH₂O

H₂O

温度测量零点漂移（*大值）

-30 - 0℃: ±0.01 g/m³/℃ (±0.0.0134 mmol/mol/℃)

0 - 50℃: ±0.005 g/m³/℃ (±0.00668 mmol/mol/℃)

温度测量总漂移（*大值）

15 - 45℃: ±0.01 g/m³/℃ (±0.0134 mmol/mol/℃)

增益漂移（*大值）：±0.15%读数/℃

CO₂灵敏度（*大值）：±0.05 molH₂O/molCO₂

重量和尺寸

传感器和电缆重量：2千克

电子机箱重量：3.2千克

传感器头部直径：3.2cm

传感器长度：29.7cm

电缆长度：3米，传感器至控制箱

电子机箱尺寸： 24.1 cm x 35.6 cm x 14 cm

工作环境温度：-30 – 50℃

订购信息

通量传感器

EC150 CO₂和H₂O开路气体分析仪

-GH 仅气体分析仪

-SH CSAT3A和气体分析仪

-BB 基本型大气压力计

-EB 增强型大气压力计

运输箱

#26394 EC150运输箱，无发泡塑料内嵌

009505-002 CSAT3A 运输箱，无发泡塑料内嵌

电缆

CABLEPCBL 两芯16AWG电缆，山都平护套，EC150供电电缆

CABLE4CBL 四芯22AWG带屏蔽电缆，山都平护套，连接EC150电子机箱的SDM或者模拟量输出连接器

CABLE5CBL 五芯24AWG带屏蔽电缆，三度平护套，推荐用于EC150和MD485通讯模块连接

大气压力

-BB 基本型大气压力计

制造商：Freescale MPXA6115A

总精度：±1.5 kPa (0 - 85℃)

-EB 增强型大气压力计

总精度：±0.15 kPa (-40 - 60℃)
