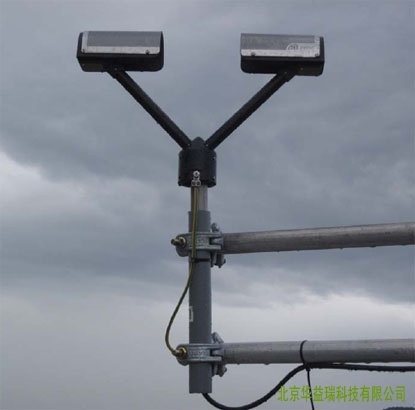

Parsivel 2 雨滴谱仪
Parsivel 2 为 Parsivel 升级版
综合测量各种类型的降水和雾,测量的基本参数为粒径和速度,由此推导出粒径分布、降水量、能见度、降水动能和降水类型。应用于公路、铁路、电力等雨、雪、雾、冰雹等各类天气现象降水过程的准确测量与过程分析。
特点
※砖利的消光测量方法与前散射技术的上乘结合
※**的性价比
※具有防雷功能和自动加热功能,在所有的环境和气候条件下都很可靠
※通过软件命令,低供电和加热运行
※准确的雾及降水量与强度测
※可以识别所有的降水类型,包括融化层的混合降水与雾
※使用两维的粒径和速度分布分析复杂的降水过程
※专用的测量头可以防止水滴溅落在传感器头上引起的副光谱
※变送器和接受器的设计非常上乘,不会有捕捉降水的困难。
技术优势:
n性高–可测量每一种降水的粒子尺寸和速度等重要气象参数
n免于维护–流线型护罩设计大大降低了对风的扰动,降水粒子自由进入光学测量区域,没有移动部件
n经久耐用–在所有环境和天气条件下都能提供连续和的测雨数据,具有完备的过载保护
n经济性好–电子元件按模块组合,加热头可选配,灵活设计的供电系统实现了*小能耗
n方便易用–可以使用PDA、笔记本等膝上电脑连接USB接口进行仪器配置和维护
n接口灵活–具备RS 485, SDI-12 和脉冲输出基本端口,可以连接到资料记录输出器、自动气象站或 PC
n设计精巧–坚固的铝壳和测量头Y型对称布局,这样的设计阻止了飞溅的雨滴进入激光带区域
基本原理
Parsivel 2 使用激光光束进行降水测量与前散原理对雾进行测量。传感器的变送器单元可以产生一束水平光,
接收器单元可以将这束水平光转换成电子信号,在测量区域内的任意位置,当空气颗粒物降落穿过光束时,
信号会发生变化。亮度变暗的程度反映空气颗粒物粒径的大小,根据信号的持续时间推导出下降速度。
应用范围:
天气现象自动监测:设备可以直接分析当前空气中的降水颗粒粒径及运动速度,并以此根据WMO的天气分
类直接输出天气代码,如毛毛雨、小雨、中雨、大雨、冰雹、雪、雾等。
人工增雨评估:通过Parsivel2的组网探测,分析降雨量、滴谱等随时间和地域的变化,定量评估人工增雨效果。
降水测量:可直接替代翻斗式雨量计;亦可加高支架用于高粱地等农业气象测雨。直接测量降水分布和降水量,
无需要考虑降水密度、持续时间或降水类型。降水粒径分布可直接通过测量每种粒子的粒径和速度获得。
路况及机场天气预警:设备可测量当前天气现象及能见度,可用于高速公路管理及机场起降管理。
洪水早期预警:能快速、准确地测量降水量和降水分布,为洪水早期预警提供实测数据。
测雨雷达校准:这一目的可以通过测雨雷达(大气层影响了测量的准确度)和Parsivel2的结合来达成。Parsivel2
提供地面的雨滴粒径分布以及导出地面Z/R 关系的功能——这一功能用于调整测雨雷达的读数。将Parsivel2和测雨
雷达一起使用,可大大提高测雨雷达的遥测精度。
与Parsivel**代相比,Parsivel2主要有如下改进:
n提供USB连接,配置和维护简单方便
n光源改为红外光,减少可见光的干扰
n测雨精度由15%提升到5%
n粒子粒径的精度由3级提升到1级
n原始数据无需校正
n集成温度传感器
nIP67标准密封保护
n1.5W功耗(一代为7W)
n更强的瞬间加热能力,100W加热功率(一代为50W)
技术指标:
光学传感器: | 激光二极管,波长780nm,0.5mW输出 |
测量区域: | 180×30 mm (54 cm2) |
测量量程: | 粒子直径0.2~5 mm(液态降水)、 0.2~25 mm(固态降水);粒子速度0.2~20 m/s |
粒径分类: | 32 个粒径级别和32个速度级别 |
降水类型识别: | 8种,包括毛毛雨、小雨/ 雨、雨、雨加雪、雪、米雪、冻雨、冰雹。 |
降水类型识别准确率: | 冻雨、雨、冰雹、雪的自动识别准确率大于人工专业观测准确率的97% |
报告输出: | 降水类型,根据WMO 4688/4677( SYNOP) 4678 (METAR) 和NWS 代码表 |
测雨强度: | 0.001 ~ 1200mm/h |
雨量精度: | ±5%(液态降水)/ ±20%(固态降水) |
冲击动量: | 0.001~30KJ |
雨中能见度: | 100~5000m ±10% |
雷达反射率Z: | 9.9~99 dBz ±20% |
测量间隔: | 10秒~60分钟 |
电源供电: | 10~28VDC, 电池保护,软件控制加热装置的开关 |
自动调节防冻加热装置: | 可选,(结冰或雪累积)(12/24 VDC) |
功耗: | 1.5W(60mA@24VDC),瞬间加热时50/100W(4A@12/24 VDC) |
过载保护: | EN61000-4-2/4/5/6(4kV 且 10V/m),集成电源和电线 |
接口(可配置): | RS485、SDI 12、脉冲输出、USB2.0(配置和维护) |
材质: | 防侵蚀铝合金 |
尺寸: | 670 × 600 × 114mm |
重量: | 6.4 公斤 |
环境条件 | 温度范围 -40℃~+70℃;湿度范围0~相对湿度 |
防护等级: | IP 65,传感器密封部件为IP67 |
安装: | 装在管径为50 ~ 62mm 的钢管上 |
EMC/EMI: | EN 61000-4-3, CE;EN55022 class B, CE |
