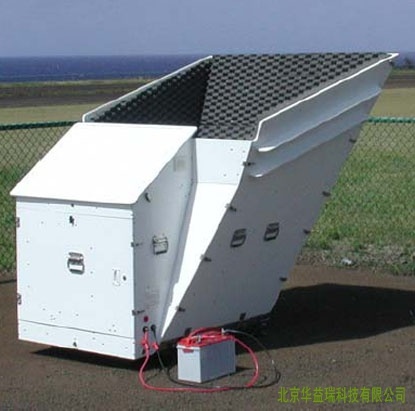

VT-1相控阵多普勒雷达系统

　　VT-1由ART (Atmospheric Research & Technology )公司开发，提供了相当于一个“实际的测风塔”，获取*大高度大约为300米（1000英尺）的风廓线测量数据。

　　这种独立的、便携的系统包含一个相控阵声波发射机和接收器，通过电子部件、笔记本电脑，软件等支持配置，实现运行，数据存储。全部的系统不需要工具即可完成组装，几分钟之内即可完成。

　　该雷达是多功能的，也是持久耐用的，所有的零部件都是采用不锈钢材料或PVC塑料材料。VT-1需要一个12VDC电源或者一个电池供电，系统的功率大概为40瓦。因此，系统可以在远离供电单位的位置任意工作。

特点

※相控阵天线提高系统性能

※单频工作，简单

※高质量结构，持久可靠

※简单设计，使用Windows支持笔记本电脑，用于系统配置，操作和数据存储

※远程操作：便携、独立、电池供电、可靠

※可选择软件用于标定和数据处理

※可选择硬件用于融雪、外加传感器和拖车安装

※非常有竞争力的价格、**的服务和支持

技术性能参数

*大测量高度：300米(1000英尺)

*小测量高度：15米(50英尺)

距离开关：*大25

有效采样高度：10 - 40 m (30 - 130英尺)

发射频率：4504 Hz

脉冲持续时间：10 - 200 ms (可调节)

平均间隔：2 - 60 minutes (可调节)

风速测量范围：0 - 25 m/s

风速测量精度：±0.25 m/s

风向测量精度：±2°

功率：40瓦(无加热器)

电压输入(名义上的) ：12 VDC

重量 (无电池)：135Kg

尺寸(w，l， h)：1.5 m， 1.8 m ，1.5 m

PCSodar

VT-1　Sodar的操作非常容易，使用ART的PCSodar软件，对VT-1进行配置和控制，软件友谊个类似于Windows的图形界面。多个风的数据可以显示出来，包括表格和曲线剖面，每三个风组件加上矢量风速和风向。

其它屏幕可显示输入系统的信号谱，原始输入和输出信号的图示，以及任意一个可选择的外加传感器的测量值。

可选择软件

数据管理：SodarTools数据管理器提供一个便利的方法，来管理VT-1系统产生的大规模数据。该应用可以读取VT-1创建的日风数据文件，并且输入至数据库，提供多种工具用于查看、制作曲线，编辑，组合，验证，输入，存档等

标定系统：SodarTools标定系统(CalSys)包括：

※PulseCheck测量雷达传输脉冲的频率

※MakeTone产生恒定不变的音调，测试单位频率响应

※Transpond评估雷达计时和信号精度，处理模仿特定的风状况测试信号

※Data Manager和CalSys均在Microsoft Windows 98SE，2000和XP操作系统下运行

可选择硬件

※融雪系统

※拖车安装

※外接传感器：

☆风（风速计）

☆温度

☆相对湿度

☆降水

☆太阳辐射
