100S/200S/400S/400S-AT激光雷达

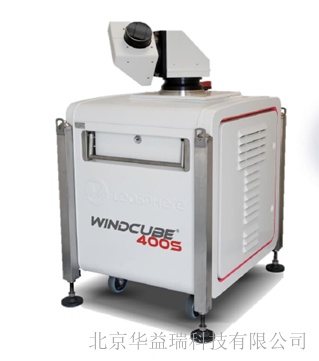

100S/200S/400S/400S-AT激光雷达的图片
参考报价:
面议
品牌:
关注度:
441
样本:
暂无
型号:
产地:
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:北京华益瑞科技有限公司
认 证:工商信息已核实
访问量:276126
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

Windcube 100S/200S/400S/400S-AT 3D长距扫描型多普勒激光测风雷达是基于激光脉冲多普勒频移原理,通过测量空气颗粒物的后向散射回波信号产生的多普勒频移,来反演风速、风向信息,获得高时空分辨率、高精度、多个高度的实时风场数据。

主要技术参数

LIDAR激光性能

测量高度范围

WINDCUBE 100S: 50m3000m (空间分辨率:100m, 数据采样周期:1s)

WINDCUBE 200S: 50m6000m (空间分辨率:100m, 数据采样周期:1s)

WINDCUBE 400S: 150m10000m (空间分辨率:200m, 数据采样周期:1s)

WINDCUBE 400S-AT: 150m10000m (空间分辨率:200m, 数据采样周期:1s)

数据采样周期

0.5s10s (用户可自定义,默认设置为1s)

物理距离分辨率(FWHM激光器脉冲宽度)

WINDCUBE 100S/200S: 25m, 50m, 75m 100m (用户可自定义选择)

WINDCUBE 400S: 75m, 100m, 150m 200m(用户可自定义选择)

显示距离分辨率

25m, 50m, 75m, 100m, 150m 200m (无重叠,取决于LIDAR 的参数设置;显示分辨率=物理分辨率)

降至1m (有重叠,取决于LIDAR 的参数设置)

自定义高度层数

*多可设320个高度(取决于LIDAR的参数设置)

**层测量高度

2倍物理距离分辨率

径向风速范围

-30m/s30m/s

重构风速范围(DBS扫描)

0m/s60m/s (对于 60°仰角)

0m/s115m/s(对于75°仰角)

径向风速精度

0.5m/s

Scanner 扫描仪

扫描类型

连续不间断、全半球扫描

扫描仪旋转速度

30°/S (扫描定位时)

0.5°/S 6°/S (获取数据时;用户可以0.1°/s 增量选择设置)

方位角范围

0°~360°(增量为0.1°)

仰角范围

-10°~﹢190°(增量为0.1°)

扫描仪指向精度

0.1°

扫描模式(可选任一)

PPI: 恒定天顶角模式(方位角变化)

RHI:恒定方位角模式 (仰角变化)

DBS:垂直廓线(即扫描设备的垂直正上方)

LOS:固定位置连续观测

Data Exports 数据输出

径向风

-径向风速 (m/s

-径向风速扩散 (m/s

-载波噪声比(dB)

-confidence index

-GPS定位/时间

-Distance along line of sight(m)

-方位角和仰角

-扫描和LIDAR 配置ID

垂直风廓线重构

DBS模式)

-水平和垂直风速(m/s

-载波噪声比(dB)

- confidence index

--GPS定位/时间

-Distance along line of sight(m)

-方位角和仰角

-扫描和LIDAR 配置ID

光谱

光谱密度(可根据要求激活)

原始信号

时间信号(可根据要求激活)

WINDFORGE 软件

运行WINDFORGE 软件客户端所需计算机*低配置要求

-处理器:Core i3 或以上

-内存(RAM:4GB

-硬盘:500GB

-显示器分辨率:1366*768 或更高

-操作系统:Windows 7

数据格式

ASCII

数据存储容量

1TB硬盘

数据传输及远程控制

Ethernet/LAN

时间同步

UTC时间/NTP 时间服务器

软件功能

-设备远程控制和参数设置

-管理扫描模式,如定义/加载/执行/保存带有图形界面的扫描模式

-实时数据获取和数据显示

-系统诊断和报警

一般性能参数

激光源安全标准

符合Class 1M IEC/EN60825-1,上等人眼安全

供电

24V DC (由220VAC/50Hz-60Hz 转成24VDC, 配有电源适配器)

功耗

500W1600W (额定功耗为500W; 当启动其内部的加热/制冷装置时可达到1600W)

工作环境

-25℃~+45℃,10%

防护等级

IP65

盐雾环境条件

ISO 9227

重量

232kg(仅雷达设备)

100kg(仅运输箱)

370kg(含附件在内总重)

体积

1008*81*1365mm (雷达系统)

948*1204*1507mm(运输箱closed;

948*2736*1905mm (运输箱opened)
