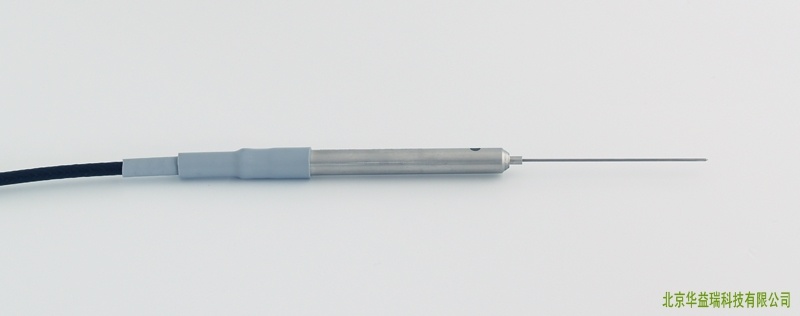

TP08土壤热导率探头

　　小尺寸的非稳定状态探头——用于热导率测量

　　在针式热导率传感器的使用上，Hukseflux是目前市场上的佼佼者。拥有众多的型号可供用户选择，包括用于野外现场的大型传感器，小型号用于分析小样品的热导率测量，比如放射性材料制作的短的牢固的用于测量海岸土壤热阻。

　　TP08探头可以提供切实的性能，快速的测量介质的热导率（或热阻），而且可以保证非常高的精度水平。探头依从ASTM D 5334-00，D 5930-97和IEEE 442-1981标准， TP08的小型号是TP02，主要是长度上比TP08小。标准的TP08探头已经被证明在土壤，热回填材料，沉淀物，食品，粉末，泥浆，油漆，胶水和其它各种各样的材料中非常适合使用。非稳定状态探头(NSSP)测量方法(也是知名的瞬时线源，热针，热脉冲和专线技术) 有一些基本的有利条件，这些条件可以在小尺寸样品测量中不受限制，快速-概的实现测量。Hukseflux特定于NSSP设计，特殊的型号已经开发用于现场实验。为了长久性的安装在土壤里面，设计了一个专注的型号——TP01。TP08的设计和测试都是和瓦格宁根大学的应用物理小组一起合作完成。

　　ASTM的表尊和IEEE的标准描述证明了测量材料热导率的方法。ASTM D 5334-00和D 5930-97，以及IEEE Std 442-1981 " 标准测试方法"特殊用于非稳定状态探头NSSP，并且已经在各种领域得到应用。一个NSSP由加热导线，上乘线源，一个温度传感器组成，温度传感器用于测量这个源的温度。NSSP的原理是独立依赖与一个线源：短时温度上升期间，?T，仅依赖于加热器功率，Q，以及介质热导率λ:

?T = (Q / 4 π λ) (ln t + B)

　　?T单位是K，Q单位是W/m，λ单位是W/mK，t 是时间，单位是s和B常数，在测量加热期间，加热温度的时间可以计算出来(对于TP08，典型为2分钟)，λ也可以被计算出来。没有限定采样尺寸，在针的周围，*大20ｍｍ半径可以被覆盖范围。

　　为了测量Q，t和 ?T，可以分别直接测量功率，时间和温度。完成这些测量不需要参考材料，因此TP08的测量是-概的。

　　Hukseflux特定于非稳定状态探头设计，Hukseflux起初的产品型号是TP02，这个型号提供了*佳的测量精度，结合了多种设计特点。

针的长度为70mm，从尖端到结点为17mm，直径为1.2mm，80 ml的采样可以被分析(35 mm 深)。对于其他更小的样品采样，请咨询Hukseflux。

TP08的热电偶参比结位于底部，TP08的高精度测量不仅可以采样，而且底部还可以作为一个稳定温度测量。

标定/ISO 9000

　　探头稳定性的确认可以通过在甘油中的重复（每年）测试，而且更适合在多个温度条件下。标定参比筒(CRC)可溯源至NPL，标定参比筒可以从Hukseflux公司购买。TP02适合在ISO标定实验室中使用。

建议使用

※海洋沉淀物研究

※小型采样研究

※高成本采样（铀泥）研究

可选择：TP08容器，由于热平衡的相对重要性，可以为TP08选择益而高容器。

可选项

※比较设计：Hukseflux特定指向NSSP设计，比较模型，比如更小，更牢固，温度抵抗性更强

※土壤的长久性安装：TP01专门设计用于长期监测

※测量和控制解决方案：详见TP08手册

※手册：可以通过Email索取

为了更高精度的标定，CRC标定参比筒可以使用

为了插入硬度很高的土壤，GT系列导深管可以使用

技术性能参数

测试方法：ASTM D 5334-00和D 5930-97 IEEE Std 442-1981

针长：70 mm

可溯源：NPL

范围(λ)： 0.1——6 W/m.K

灵敏度(?T)：K型热电偶，ANSI MC96.1-1982

温度范围：-55——180℃

精度(@ 20 °C)：±(3%+0.02) W/mK

温度依赖性精度：±0.02 %/K (附加)

测量循环周期：200 s (典型)

供电需求(开关)：3 V，1 Watt (*大)

介质/采样需求：颗粒状材料，粉末，泥浆，凝胶，糊状物，某些采样需要预先钻孔

采样尺寸：*小20 mm半径，*小容积80ml

更小采样：咨询HUkseflux

注意：请参阅手册获得更加详细的信息

针和基部保护等级：IP 68

整个传感器保护等级：IP 67
