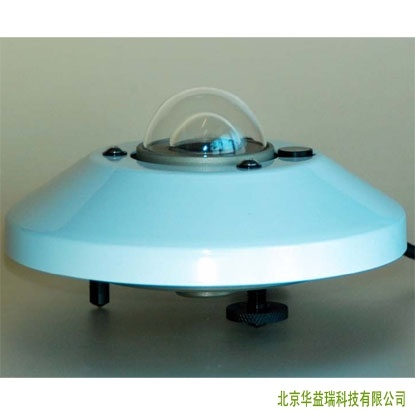

EQ08 & EQ08-E总辐射传感器
上等总辐射传感器
Middleton Solar公司的EQ08是一个精密的太阳辐射传感器，用于测量一个水平表面的全球总辐射。其性能超出了国际上普遍承认的好质量辐射传感器的性能。EQ08和一个艺术级的精密热电式传感器一起使用，EQ08-E含有一个内置信号放大器。
性能参数 | ISO9060上等标准 | EQ08/E (典型) |
响应时间(95%) | < 30s | 11s |
零点偏移 a) 200W.m-2 b) 5K.h-1 | + 15W.m-2 ± 4W.m-2 | < + 6W.m-2 < ± 2W.m-2 |
非稳定性 (每年) | ± 1.5% | < +1.5%，-0.5% |
非线性( 100—1000W.m-2) | ± 1% | < ± 0.5% |
方向性响应(w.r.t. 1000W.m-2) | ± 20 W.m-2 | < ±15 W.m-2 |
光谱选择性(0.35—1.5μm) | ± 5% | < ±3% |
温度响应(50K间隔) | 4% | < 2% |
倾斜响应 (0—90°) | ± 2% | < ±0.25% |
特点
※**的方向性响应、稳定性、耐久性
※海洋级铝制外壳，坚固的的阳极电镀路，抗腐蚀性能非常好
※仪器顶部有调节水平泡，容易观察
※全密封结构，维护量非常低
※强信号输出
※超出了ISO9060副基准标准太阳辐射传感器的性能
※温度补偿热电堆传感器具有非常平坦的光谱响应
※EQ08为被动微伏输出，EQ08-E含有内置放大器，毫伏电压输出，容易测量
※金属遮蔽盘，和壳体热隔离
※不锈钢底脚，和仪器结构体热隔离
※全密封，IP66，无需周期性差内部干燥剂
※可选择热敏电阻温度传感器输出
※双层玻璃半球顶罩保护传感器受到空气温度的影响
※安装非常简便
※含用户手册，标定证书
总技术性能参数
视角 | 2π球面弧度 |
辐照度 | 0—4000W/m2 |
光谱响应范围 | 300—3000nm (正常)；305—2850nm (50%点) |
灵敏度 (典型) | EQ08：18 μV/ W/m2；EQ08-E：1.0mV/ W/m2 |
信号分辨率 | < 0.5 W/m2 |
阻抗 | EQ08：40 ?；EQ08-E：100 ? |
供电需求 (仅EQ08-E) | 5.5—14.5 VDC；6mA |
工作温度范围 | -35——60℃ |
水平泡分辨率 | 0.1° |
水平调节 | 一个固定底脚，两个可调节底脚 |
干燥架 | 橙色硅胶，无毒，自动指示 |
安装方法 | 底盘中心M10孔，65mm P.C.D.上附加一对M4孔 |
电缆 | 6m |
运输尺寸、重量，净重 | 230 x 230 x 180mm， 2Kg；0.8Kg |
