034B风速风向传感器

概述

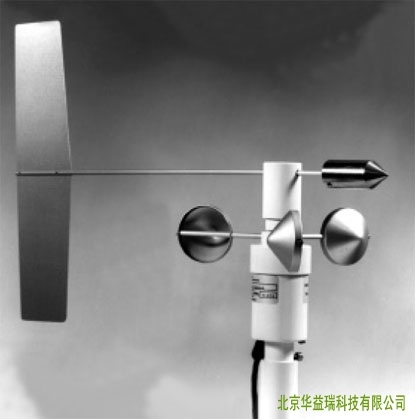

　　034B整合了测量风速和风向的单元。风速计由三个风杯组成，测量风速。风杯围绕一个竖杆旋转，通过磁厂力控制一个封装的弹簧开关。弹簧开关的开关次数和风速的大小成比例关系。风向由风向标测得。风标驱动一个10KΩ的电位计。

技术性能参数

风速

量程：0-49ms-1(0-110mph)

极限风速：0.4ms-1(0.9mph)

精度： ±0.12ms-1(±0.25mph)，当风速<10.1ms-1(22.7mph)

误差为读数的±1.1%，当风速>10.1ms-1(22.7mph)

输出信号：开关信号

风向

量程：机械，0-360°；电子，356°

极限风速：0.4ms-1(0.9mph)

**性：±4°

分辨率：＜0.5°

电位计规格：

电阻：0到10kΩ

一般规格

工作温度：-30℃至+70℃

重量：907g(2.0lb.)

安装

选择安装地点

　　传感器应安装在远离障碍物的地方。在传感器和障碍物之间应有十倍于障碍物高度的水平距离。

装配

※松开034B底部的紧固螺丝，把034B底部的

※圆杆插入铝制的衬套里，把034B和铝衬套插入3/4寸转接头里。

※用指南罗盘找到正南方向，

※把风向标带有黑色箭头的一面朝向正南方，

※拧紧紧固螺丝。松开风向标的固定螺丝，

※使其自由转动。

接线

　　034B和数据采集器的连接图如图4.1所示。风速是用一个脉冲输入频道测量的，风向是用一个单端模拟输入频道测量的。
