优化化学除磷过程

WTOS P-RTC化学除磷实时控制模块是为生物废水处理厂磷酸盐达标排放而设计的。

基于当前磷酸盐载荷， P-RTC可进行自动计算， 并在保证磷达标的情况下使絮凝剂消耗量*小化。

另外， 减少絮凝剂投放量可以有效减少絮凝污泥， 并有效节约污泥脱水和处置费用

操作原理

WTOS P-RTC模块可以应用于絮凝剂投加的开环和闭环控制。 通过4–20 mA电流环路信号或转换触点对计量泵进行连续控制。 如果药剂投加量低于计量泵的*低流量， 脉冲-间歇运行将被自动触发。

操作安全性高的后备方案（预断）

预警系统可计算出各个传感器测量数据的可靠性， 是控制的基础。 例如， 操作中断， 磷酸盐浓度或流量值无法显示的情况下， 预警系统将自动转到存储的文件。

易于操作和参数设置

所有计算絮凝剂投加量所需的参数， 如PO4-P浓度值， 活性组分或磷酸盐浓度等， 均通过SC1000进行输入。

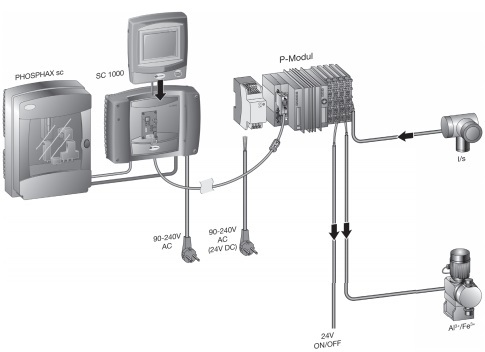

WTOS P-RTC 模块

技术参数

PHOSPHAX™ sc 正磷酸盐分析仪

测量方法： 光度计比色法 (钒钼黄法)

量程： 量程1： 0.05-15.0 mg/L PO4-P

量程2： 1.00-50.0 mg/L PO4-P

*低检测限： 量程1： 0.05 mg/L PO4-P

量程2： 1.00 mg/L PO4-P

准确度： 量程1： 2% 或 0.05 mg/L 取较大值

量程2： 2% 或 1.0 mg/L 取较大值

试剂消耗： 量程1： 每4 个月需要消耗2000 mL

量程2： 每2 个月需要消耗2000 mL

响应时间 (T90)： 5 min. 包括样品预制备

测量间隔： 5-120 min. 远程

尺寸： (W×H×D) 540×720×390 mm

电源： 115V/50-60Hz 或230V/50Hz， 连接到SC1000

控制器

重量： 35 kg ， 含试剂

sc1000™ 数字控制器

电源要求： 100～230VAC， 50/60Hz

信号输出： 0/4～20mA， 230VAc， 5A**阻抗为500ohm，

可以扩展到 12 个模拟信号

信号输入： 12 个模拟信号， 4～20mA， 每个模块的**

阻抗为500ohm。 额外的模拟输入可通过数字

化网络连接实现

数字输出： MODBUS (RS485); PROFIBUS DP， GSM

CELLU

LAR Module， 以太网接口（ 标准）

MODBus(RS232)用于连接电脑

Filtrax™ 采样预处理系统

样品流速： 约900mL/h

电源要求： 230VAC±10%， 50-60Hz

样品温度： 5～40℃

环境温度： -20～40℃

机箱等级： IP 55（ 室外安装）

仪器尺寸： 控制单元： 430 × 530 × 220mm

过滤容器： 92 × 500 × 340mm

重量： 41kg

样品吸入管长度： 5 米（ 加热）

可选样品传输管： 2 米（ 不加热） ； 10 米（ 加热） ；

20米（ 加热） ； 30米（ 加热）

P-RTC 除磷模块

处理器： Pentium® ， MMX compatible，

500 MHz clock rate

信号输入： 4–20 mA （ 流量测量）

信号输出： Analog Output 4–20 mA （ 计量泵）

尺寸： 170 x 120 x 100mm

重量： 约0.9 k
