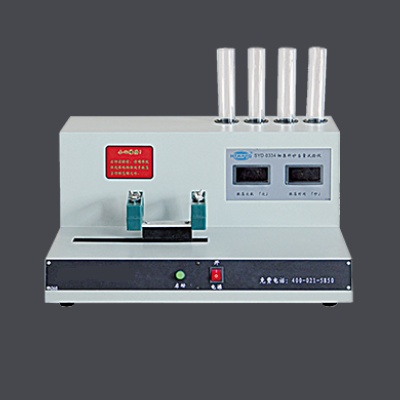

SD-II电动砂当量试验仪

本仪器是根据中华人民共和国行业标准JTG E42-2005《公路工程集料试验规程》中T0334-2005《细集料砂当量试验》规定的要求设计制造的。本仪器通过自动机械振器，将试样筒作横向直线运动的方式振荡试样，适用于测定细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度，砂当量以SE表示。

本仪器适用于测定天然砂、人工砂、石硝等各种细集料中所含的粘性土或杂质的含量，公称**粒径不超过4.75mm。

一、SD-II电动砂当量试验仪特点：

适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料**粒径不得超过4.75mm（圆孔筛5mm）。适用于测定细集料中所含粘性土或杂质得含量，以评价集料得洁净程度。

该产品是我公司的新一代电动砂当量测定仪，采用了改进的石墨滑动轴承，相比前一代产品，运行噪音大大降低，并且耐磨性也数倍提高。新产品同时内置了计时器和计数器，运行时兼做速度测量。新产品还改进了机械结构，同时可以完成2个试管的振动试验。仪器上端新增了试管的搁置架。

二、SD-II电动砂当量试验仪主要技术参数：

1、 额定功率：180W

2、 总重：50Kg

3、 外形尺寸：670×560×550mm

4、 试筒振幅：20.3±1.cm

5、 运动周期：180次/min±2次/min

6、 配重活塞：1Kg±5g

7、 塑料试筒：内径32mm±0.25mm 高度：420mm

8、 冲洗管：外径6mm±0.5mm 内径：4mm±0.2mm

9、 电源：工作电压 220V±10%

10、 环境温度： ≤35℃

11、 相对湿度： ≤85%

三、SD-II电动砂当量试验仪安装：

1、仪器应安装在平整、牢固、无震动、水平的工作台上，避免日光直射。

2、仪器所处的环境应避免高温、多尘、潮湿及有腐蚀性气体。

3、供给本仪器的工作电源应有良好的接地端，以确保使用安全。

4、仪器内外保持整洁，仪器内部不得流入水或进入杂物。

四、SD-II电动砂当量试验仪试验准备：

1、试验前的准备

⑴使用本仪器前请仔细阅读使用说明书。

⑵仔细阅读中华人民共和国行业标准JTJ 058 2000《公路工程集料试验规程》中T0334-1994《细集料砂当量试验》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。

⑶按照标准所规定的要求，准备好试验用的各种试验器具、材料等。

⑷检查本仪器的工作状态，应满足说明书所规定的工作环境和工作条件。

⑸检查本仪器的外壳，必须处于良好的接地状态。

2、高浓度氯化钙溶液的配制

按无水氯化钙（g）：蒸流水体积（ml）=1：2进行配制。氯化钙溶于水时放热，溶液温度升高，待溶液冷却到室温后用滤纸进行过滤，以除去不溶杂质。过滤后的高浓度溶液存放备用，该溶液中氯化钙含量为410 g/L。

3、浓溶液（1L）的配制

⑴用量筒量取272 ml高浓度氯化钙溶液；

⑵用天平称取484.8 g丙三醇；

⑶用天平称取13.6 g甲醛；

⑷将上述三种试剂装入 1L量筒中。装入时要用少量蒸馏水分别对盛过三种试剂的器皿洗涤3次，每次的洗水均放入量筒中，*后用蒸馏水冲至1L刻度线。

⑸将配制的1L溶液倒入2L的烧杯或量筒中，混合均匀，装入密封容器备用，作为试验用浓溶液。

4、制备冲洗液

取试验用的浓溶液62.5 ml ±0.5ml ，装入5L塑料筒或瓶中，用蒸馏水稀释至2.5L ±0.0025L。

五、SD-II电动砂当量试验仪试验方法：

1、仪器与试剂

本试验需要下列仪器和设备：

⑴圆柱形试筒：透明塑料制内径32 ± 0.25 mm，高度420 ± 0.25 mm。从试筒底部起到100 ±0.25 mm、380 ±0.25 mm处刻划标记线，配有橡胶塞。

⑵冲洗管：由一根硬管组成，不锈钢或冷锻钢制。其外径为6±0.5 mm，内径为4 ±0.2 mm，管的下部有一个不锈钢两侧带孔尖头，孔径为1 ±0.1 mm。

⑶塑料桶（5升）：用户自备。使用时桶底面高出工作台约1.5 m。

⑷虹吸弯管和胶皮管：，将其放入塑料桶内。

⑸橡胶管：长约1.5 m，内径约5 mm，与冲洗管、虹吸弯管联在一起吸液用，配有金属夹，以控制冲洗液流量。

⑹配重活塞：由长430±0.25 mm的杆、直径25±0.1 mm的底座（底面平坦光滑，垂直杆轴）、套筒、配重组成。活塞上横向有三个螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一点小缝隙。套筒有一个螺丝，能固定活塞下沉的位置，并有一个能靠尺子的深1 cm、宽5 mm的缺口，用于测量读数。固定在活塞杆顶端的配重，除筒套外总重1 kg ±5g。

⑺试验器（本仪器）：使试筒产生横向直线往复运动。振幅：203±1㎜，运动周期180±2次/ min。

⑻天平：称量1kg ，感量1g。

⑼烘箱：能使温度控制在105±5℃。

⑽广口漏斗：口的直径90 mm左右。

⑾一把长500 mm 的钢板尺，刻度精确到1mm。

⑿一个筛孔4.75 mm（圆孔为 5mm）和筛底。

⒀一个刮刀和一把勺子。

⒁温度计：0-50±1℃。

⒂其他：1升量筒、2升烧杯、刷子、盘子、小铝盒等。

2、试验步骤

⑴用冲洗管将冲洗液吸入试筒直到100mm刻度（约需80 ml）。

⑵把相当于120±1 g干料重的湿样用漏斗仔细地倒入竖立的试筒中。

⑶用手掌反复敲打试筒下部，以除去气泡，使试样尽快润湿，然后静置10min。

⑷在试样静置10±1 min结束后，用橡胶塞堵住试筒，将试筒水平固定在振荡器上。

⑸打开仪器“总电源”开关，按下“启动”按钮开动振荡器，仪器振荡30秒自动停止。将试筒取下，竖直放回试验台上，拧下橡胶塞。

警告：按下“启动”按钮开动振荡器时，手不能放在仪器上，更不能放在试筒上，以免发生意外！

⑹将冲洗管插入试筒中，用冲洗液迅速冲洗附在试筒壁上的集料然后将冲洗管插到试筒底部，慢慢转动冲洗管，同时匀速缓慢提高冲洗管，使附着在集料表面的细粒杂质浮上来，直到溶液达到380mm刻度线为止。

⑺ 缓慢匀速向上拔出冲洗管，当液面位于380 mm刻度线时，切断冲洗管的液流，使液面保持380 mm刻度线，然后将仪器“静置时间设置”按下20分按钮，在没有扰动的情况下静置20 min±15 S 。（当时间到20分时仪器会自动发出“嘀嘀”声提醒试验员，若要关掉蜂鸣器，请关掉总电源）。

六、SD-II电动砂当量试验仪注意事项：

1、为了不影响沉淀的过程，试验必须在无抖动的水平台上进行。随时检查试验的冲洗管口，防止堵塞。

2、试验过程中，冲洗液的温度应保持20±2℃范围内。

3、由于试筒在太阳光下容易变成不透明，应尽量避免将试筒直接暴露在太阳光下，试筒用毕要清洗干净。

3、数据测量

⑴静置20min后，用钢板尺在试筒外量测从试筒底部到絮凝物上液面的高度，即h1；（如有可能，同时测得从试筒底部到沉淀物上液面的高度，既 h2 ，），准确至1mm。

⑵将配重活塞套筒在试筒口放好，使配重活塞徐徐落入试筒，直至碰到沉淀物时，立即拧紧固定螺丝，将尺子插入套筒的开口处，使零点对准活塞的底面，从套筒处读取沉淀物高度，即h2 ，准确至1mm。上述测量过程应在30秒内完成。同时记录试筒内的温度，准确至1℃。

以上步骤进行二个试样的平行试验。

4、结果与计算

⑴试样的砂当量值按下式计算:

SE=(h2/h1)*100

式中：SE为试样的砂当量，%；

h1为试筒中絮凝物和沉淀物的总高度，mm；

h2为试筒中用活塞测定的集料沉淀物的高度，mm。

⑵试样的目测砂当量值则按下式计算：

SEV=(h′2/h1)*100

式中：SEV为试样的目测砂当量%；

h1为试筒中絮凝物和沉淀物的总高度，mm；

h′2为试筒中用目测测定的集料沉淀物的高度，mm。

⑶ 一种集料应平行测定两次，集料的砂当量SE或SEV是二个试样平行测定的砂当量平均值，以活塞测量为准，并以整数表示。

5、注意事项

⑴试验完毕后请及时关闭电源开关，拔掉电源插头。

⑵ 每次试验结束须将活塞擦洗干净。

⑶ 避免圆形试筒磕碰。

⑷ 试验结束后请将冲洗管的内外用清水冲洗，防止堵住冲洗头。

警告：仪器发生故障时请立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！
