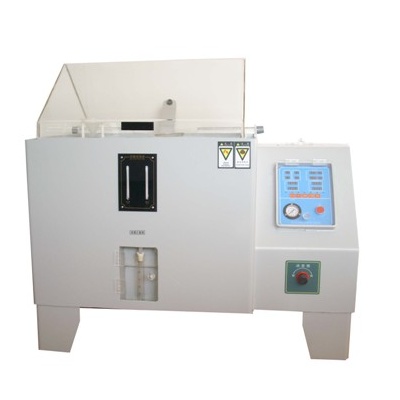

HY-60盐雾试验箱
一、盐雾试验箱概述:
盐雾试验是目前较普遍用来检验涂层耐腐蚀性能的一种方法。它被认为是评定与海洋气候有密切关系的材料的有关性质的***方法,因为它可以模拟由湿度或温度,或者由两者共同引起的某些加速作用的基本条件。许多特种涂料(钢结构防腐蚀涂料/船舶涂料/汽车涂料和一些重工业用涂料)在制定相应的标准时都明确规定了必须通过多少小时的耐盐雾测试。目前国家标准 GB/T1771- 91 《 色漆和清漆耐中性盐雾性能测定法 》 基本等效采用国际标准 ISO7253 -1984 《 色漆和清漆一耐中性盐雾性能的测定 》 。盐雾腐蚀试验箱依据上述标准设计而成。
本款设备是我公司为了适应根据客户不同的盐雾试验的要求而专门开发的一款设备。这款设备首先从箱体材料上进行了重大突 破,改用具有耐高温,光洁度高的改良型板材制作;工作室尺寸按客户要求专门设计;其次从控制系统上也做了很大改进,电器元器件 均采用国内外知名品牌的执行件,大大优化了设备的总体性能。因此本款盐雾腐蚀试验箱具有性能优良,耐高温、不易变形、外观美 观等优点。
试验箱结构设计先进合理,配套产品和功能元器件具有国际**,能够适应长期、稳定、安全、可靠的生产需求。能够满足 用户为从事上述用途的加工生产要求,且使用、操作、维修方便,使用寿命长,造型美观,操作简单直观。
二、盐雾试验箱特点:
1 整体模压成型、耐腐蚀、耐震、易清洁、无泄露现象。
2 塔式喷雾系统,盐雾分布均匀,沉降量自由调整。
3 采用水密封结构,无盐雾溢出。
4 线路控制板及其他元器件均固定干便于检查和维护的位置.维护。采用门锁开启式边盖板,不仅美观,而且方便
5 所有电路均装有断路器,所以加热器均带有电子和机械过热保护装置,配电箱用耐火树脂制造。
6 双重超温保护,使用安全可靠。
7 压缩空气经由它所通往喷嘴途中的气泡塔而被湿润。
8 喷嘴将腐蚀溶液和空气雾化成腐蚀性气雾。
9 箱内的加热器保持箱内的温度。
10 箱体采用玻璃钢精密模压整体成型
三、盐雾试验箱技术参数:
工作室尺寸:
HY-60型:600×450×400mm (深×宽×高)不含防滴斜面盖
HY-90型:900×600×500mm (深×宽×高)不含防滴斜面盖
试验室温度:35~40℃
温度均匀度:≤±2℃
温度波动度:±1℃
饱和桶温度:室温+10℃ ~ +65℃
湿度范围:>90%RH
湿度控制精度:±5%RH
盐雾沉降量:1 ~ 2ml/80c ㎡ /h(时间>16H 收集平均计算)
溶液槽:≥100L
湿度偏差:±4.0%RH
喷雾方式:气流式,具有连续喷雾或间接喷雾的功能,连续和交变、可调,锥型分散器:可调整喷雾之大小,并可使雾气落雾平均,整组喷雾系统保证了箱内喷雾的均匀性。
排雾功能:喷雾结束后可在试验箱内喷洒高压气体, 通过压差的原理将试验箱内的盐雾排出箱体。
试验标准:中性盐雾试验。
四、盐雾试验箱箱体结构:
箱体材料:内壳体均需采用耐高温耐腐蚀的 PVC 板(厚 8mm,)通过特制的模具经高温软化再冷却而成型,板与板之间的拼缝经刨铣后成90 度直角,再采用高温焊枪熔化塑料焊丝填补的方法,经冷却后的焊缝更加牢固,整个箱体的拼 缝圆滑平整、箱体结构紧凑,外观亮泽。
饱和器:饱和器为不锈钢 SUS304 制造;安装拆卸清洗方便;加热性能安全可靠;具有低水位保护功能;具有自动补水功能。
试药补充桶:PVC 灰色耐冲击板,耐腐蚀,厚度5mm,与机台外观成一体。
密封方式:箱门与箱体采用特殊密封条方式,确保盐雾不溢出。
工作方式:采用内藏式玻璃喷嘴放置于喷雾塔内,喷雾由塔管引导,在压缩空气的作用下,经锥型分散器分散到试验室内部,自由落在样件上。
气路排水:控制系统通过低噪音空气压缩机,压缩空气储气罐,减压阀,电磁阀,油水分离器,调压阀,空气饱和器(加温加湿),空气饱和器补水装置,喷雾电磁阀,喷咀等部件为盐雾试验箱提供高洁净的湿热空气,经过喷咀喷 出的压力达到技术规范的要求。排水管与排雾管结合,通过一个通过及排出盐雾有排出积水,同时保持形体内压力平衡,(对排出的盐雾进行处理,增加空气净化器)
恒温水槽:采PVC 灰色耐温耐冲击板,厚度 8mm,并附自动水位控制器,免除人工加水之不便。
箱体顶部结构:箱体内喷雾形成的水滴不允许滴落在试验件上,箱体顶形成一定的角度(一般在 110—120 之间),确保形成的液滴压沿着尖顶流到试验箱的两侧。
实验室门:自动升降,方便样件进出,密封性好,无盐雾泄漏,隔热性好。
观察窗:透明亚克力观察窗,便于观察试验件状态。
五、盐雾试验箱盐雾系统:
盐水管路:在盐水补给箱将盐水加热(温度达到箱体实验要求)通过自动液位控制器指挥流量泵工作,将水位控制在一定高度,总输出量通过流量传感器反馈至危机测控系统。为精确盐雾沉降量在各个喷咀供水管路上各配一组流量调节及参数流量计,调节与显示进入喷咀的流量。
喷雾原理:盐雾系统由盐水箱、气动系统、加湿塔(鼓泡塔或饱和桶)、喷嘴等组成,压缩空气在通往喷嘴的途中经过加湿塔被加湿、过滤,将纯净的湿空气送至喷嘴,而使盐水管道内产生负压,将盐水(根据试验标准的要求配置的溶液)从盐水箱内引至喷嘴与纯净的湿空气混合一起,使盐水雾化而分散在试验箱内。压缩空气的压力与喷雾塔组合控制盐雾沉降量。试验箱配套的盐水箱,具有大容积、方便添加溶液的特点。采用气流式喷雾方式和利用虹吸原理,将吸入的盐溶液经喷咀使其雾化,雾化颗粒均匀,可确保实验进行的连续性,稳定性。
喷嘴:玻璃喷嘴材质PYREX 之精密玻璃喷嘴 原装台湾进口,采用无结晶喷咀,挡板式喷雾装置,经挡板扩散后均匀而自由落体在试验箱内,使盐雾沉降量达到规定要求。
盐水预热:喷雾前的盐水是经过盐水补给箱预热后,在导入喷咀,确定试验箱温度波动小。
盐雾沉降量调节:通过调节喷咀压力的大小,挡板的调节角度控制盐雾沉降量,并使沉降量在1—3mL/80cm2 . h 可调。
空气饱和器:提供与箱体内工作温度一致的空气。
除雾:盐雾试验后,通过快速排雾装置将箱体内存在的大量盐雾排出(要求 30min 内排出)便于实验人员进入箱体内作业。
