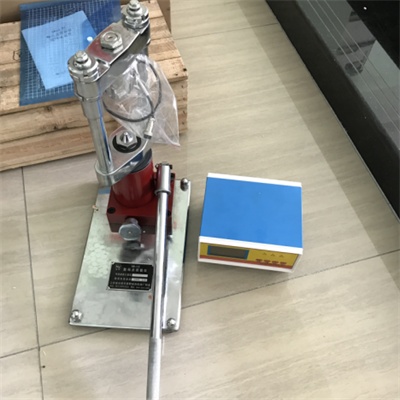

SD-1数显岩石点荷载试验仪
一、SD-1数显岩石点荷载试验仪概述:
数显岩石点荷载试验是将岩石试件置于两个球形园锥状压板之间,对试件施加集中荷载,直至破坏,然后根据破坏荷载求得岩石的点荷载强度。点荷载强度,可作为岩石强度分类及岩体风化分类的指标,也可用于评价岩石强度的各向异性程度,预估与之相关的其它强度如单轴抗压强度和抗拉强度等指标。
数显岩石点荷载强度试验适用于各类规则或不规则的岩石,既可以是钻孔岩心,也可以是从岩石露头、勘探坑槽、平洞、巷道中采取的岩块。本试验分别测定岩石在天然状态下的点荷载强度。
二、SD-1数显岩石点荷载试验仪技术参数:
1、油缸工作压力:40MPa;
2、活塞直径:¢45mm,行45mm;
3、试验尺寸:100mm;
4、压力传感器量程: 30Mpa;
5、采样处理速率: 1000次/秒;
6、电源:交流220V±10% 50HZ ;
7、功耗:≤1W;
三、SD-1数显岩石点荷载试验仪试样制备:
1、试件分组:将肉眼可辨的、工程地质特征大致相同的岩石试件分为一组,如果岩石是各向异性的(如层理、片理明显的沉积岩和变质岩),还应再分为平行和垂直层理加荷的亚组,每组试件约须15块。
2、本试验可用岩芯样,规则或不规则岩块样,对不同形状试件的尺寸要求如下:
3、岩蕊径向试验,试样的径长比应大于1.0
4、轴向试验,试样的径长比应等于或小于1.0
5、不规则岩块样,其长L、宽W、高h应尽可能满足L≥W≥h,试件高度(h)一般控制在0.5~10cm间,使之能满足试验仪器加载系统对试件尺寸的要求,另外,试件加荷点附近的岩面要修平整。
6、试件含水状态可根据需要选择天然含水状态、烘干状态、饱和状态或其它含水状态。
7、烘干试样:是在105~110度温度下烘干12h;
8、饱水试样:是先将试样逐步浸水,按试样高的1/4、1/2、3/4、及4/4等份用6h将试样全部浸入水中(如试样高度很小,允许分1/2、1等份浸水)自由吸水48h,然后用煮沸法或真空抽气法饱和试样。
9、描述试样内容:除岩性外,重点应对其结构构造特征(如颗粒粗细,排列及及节理、层理等发育特征)及风化程度等进行描述。
10、试样尺寸测量:可用游标卡尺进行测量。
四、SD-1数显岩石点荷载试验仪试验流程:
1、安装试样
试样安装前,先检查试验仪器的上下两个加荷锥头是否准确对中,然后将试样放置试验仪中,摇动手摇油泵升起下锥头,使加荷锥头与试样的*短边方向(即h方向)紧密接触,注意让接触点尽量与试样中心重合。若需要测定结构面(层理、片理、节理等)的强度,则应确保两加点的连线在同一结构中。
2、加载
试件安装后,以在10~60秒钟内能使试件破坏(相当于每秒0.05-0.1MPa)的加荷速度匀速加荷,直到试件破坏,记下破坏时的读数。
3、描述试件破坏的特点
正常的试件破坏面应同时通过上、下两个加荷点,如果破坏面只通过一个加荷点,便产生局部破坏,则该次试验无效,应舍弃,破坏面的描述还应包括破坏面的平直或弯曲等情况。
4、破坏面尺寸测量
试件破坏后,须对破坏面的尺寸进行测量,测量的尺寸包括上、下两加荷点间的距离D和垂直于加荷点連线的平均宽度Wf,测量误差不超过±0.2mm。
5、重复试验
重复上述1-4对其余试样进行试验。
五、SD-1数显岩石点荷载试验仪注意事项:
1、由于岩石点荷载强度一般都比较低,因此在试验中一定要控制好加荷速度,慢慢加压,使压力表指针缓慢而均匀地前进。
2、安装试件时,上、下加荷点应注意对准试件的中心,并使其加荷面垂直于加荷点的连线。
3、在对软岩进行试验时,加荷锥头常有一定的嵌入度,因此,在测量加荷点的距离D时,应将卡尺对准试件破坏上加荷锥留下来的两个凹痕底进行量测。
