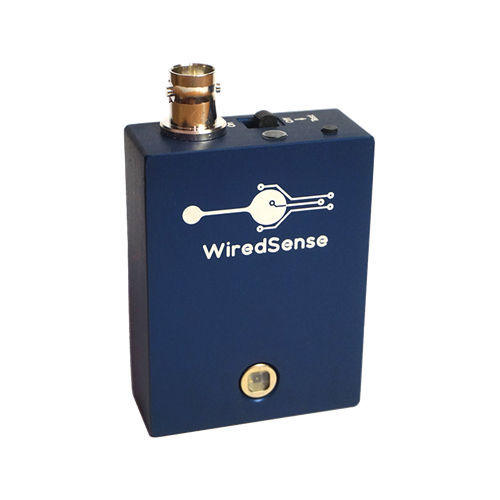

MPY-01高灵敏太赫兹探测器太赫兹功率计
MPY-01系列探测器是一款紧凑且高灵敏的热释电太赫兹探测器，可以探测从紫外到太赫兹波段的微弱电磁波辐射信号。通过更换不同的窗口片可以使MPY-01用于不同的波段及各种应用场景，适用于多种辐射源的测量。。
MPY-01系列探测器具有很宽响应波段，可从紫外至太赫兹波段(UV-IR-THz，10nm-1000um)，并具有高达2x10^5/W的响应度。MPY-01太赫兹探测器可以连接锁相放大器使用，也可连接数据采集卡或者示波器。
探测器通过单个电池供电，具有稳定电源，无需制冷。可以通过集成电压测试仪监控探测器电池电压（可选项）。 MPY-01设计紧凑，同时具有高性价比，可为光学实验光路和产业化应用节省大量空间和成本。
MPY-01高灵敏热释电太赫兹探测器太赫兹功率计技术参数
物理特性 | |
探测原理 | 热释电 Pyroelectric |
探测材料 | 黑图层的LiTaO3 |
重量 | 80g（包括电池） |
操作温度 | -20℃-50℃ |
尺寸（H×B×T） | 64.0mm×48.5mm×20.4mm |
探测器入射窗尺寸 | 5.0mm×5.0mm |
活性探测区域 | 2.0mm×2.0mm |
电特性 | |
电源供给 | 1×MN21 Battery (12V) |
功率消耗 | 典型值 0.3mA |
每个电池的测量时间 | 典型值 30小时每块电池 |
输出信号 | 模拟信号 |
输出电压值 | -5V-5V |
输出接口 | BNC |
测量特性 | |
电压响应度 | 20KV/W @633nm，200KV/W@10.6um；f=20Hz |
响应时间（0-100%） | 典型值 0.15s |
脉冲频率范围 | 5Hz-1KHz (测量连续波时需要光学斩波器) |
噪声等效功率 NEP | 350pW/Hz1/2 (@633nm， f=20Hz，20℃) |
噪声密度 | 8uV/Hz1/2 (rms， f=20Hz， BW-1Hz， 20℃) |
可探测率 | 典型值 5.7×108cmHz1/2/W |
测量功率（大） | 250uW (f=10Hz) |
损伤阈值 | 60 mW/cm2 |
光谱带宽 | UV-THz 紫外到太赫兹 |
KBr 窗片 | 200nm-30um |
CSi 窗片 | 400nm-40um |
Teflon 窗片6 | 60um-1000um |
没有窗片 | 10nm-1000um |
其他类型的窗片可以根据要求定制 | |
太赫兹探测器几何尺寸
太赫兹探测器典型性能
