ERAXION高功率光纤激光器布拉格光栅反射器THPR是基于FBG的反射镜，可提供良好的散热性和出色的可靠性，可直接集成到工业高功率光纤激光器中。一个高反射器（HR）和一个输出耦合器（OC）（或低反射器）组合为一对光纤镜以建立光纤激光腔。THPR反射器可根据客户要求量身定制。
产品详细内容（含参数信息）：
> 功率可高达2千瓦> 中心波长为1020nm-2150nm> 具有0.1 nm至3.0 nm带宽的高反射镜（> 99％）> 输出耦合器（5％至90％），带宽为0.1 nm至3.0 nm> 封装选项：裸露、重涂和散热封装
TERAXION高功率光纤激光器布拉格光栅反射器THPR参数规格：
Parameters | Speci?cations | 单位 | |||
Low Power | High Power | ||||
中心波长 T° (1) | 1064 ± 1 | 1080 ± 1 | nm | ||
光栅类型 | High Re?ector | Output Coupler | High Re?ector | Output Coupler | |
波长不匹配 (OC Relative to HR) | ≤0.2 | ≤0.2 | nm | ||
反射带宽 at 95% | 0.5 to 5.0 at 95 % | 0.5 to 5.0 at 95 % | nm | ||
反射带宽 at 50% | 0.2 to 3.0 at 50 % | 0.2 to 3.0 at 50 % | nm | ||
反射率 | ≥ 99.5 | 6 to 50 % | ≥ 99.5 | 6 to 50 % | % |
边模抑制比 | > 20 | > 10 | > 20 | > 10 | dB |
功率容量(5) (6) (7) | 250 | 1000， 2000 | W | ||
尾纤长度 (on each side) | ≥ 1 | ≥ 1 | m | ||
封装类型 | Recoated or TeraXion’s Heat Dissipaon Package | Recoated or TeraXion’s Heat Dissipaon Package | |||
光纤包层 | Double Clad | Double Clad | |||
光纤类型 | Non-PM | Non-PM | - | ||
(1):室温(20°C)
(2): 1000W功率处理HR反射镜 反射带宽@95%
(3): 2000 & 3000 W功率处理HR反射镜 反射带宽@95%
(4):峰值反射率
(5): 功率处理参数与TeraXion PWR-HPR封装中光栅匹配
(6):包层功率、核心功率或总功率(总功率=包层功率+核心功率)(7):工作温度= 10-25°
其他参数规格可定制
光纤类型：
包层直径 | 标准功率容量(4) | 扩展功率容量4) | ||
泵浦功率 | 信号功率 | 泵浦功率 | 信号功率 | |
125 μm | 400 W | 300 W | 800 W | 600 W |
250 μm | 1000 W | 700 W | 2000 W | 1400 W |
400 μm | 1500 W | 1100 W | 3000 W | 2100 W |
500 μm | 2500 W | 1800 W | 3000 W | 2100 W |

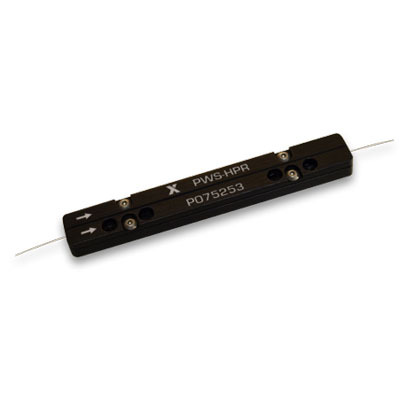

TERAXION高功率光纤激光器布拉格光栅反射器THPR
