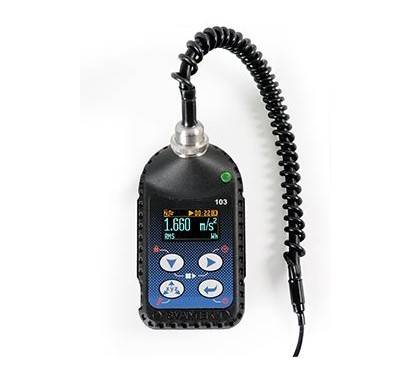

SV 103 手传振动剂量器简介：

SV 103是世界首款个体手传振动暴露测量仪表。仪器符合ISO 8041:2005，是符合ISO

5349和欧盟指令2002/44/EC测量标准的理想选择。

手传振动是指当接触振动机器表面，如电钻，传到人手的机械振动。由于这种振动能

引起手和手指神经系统的病变，一般叫做白指病，所以特别有害。由于振动引起的损伤无

法治疗，**有效的方式是在危险的工作环境定期进行振动测量，因此首先保证不要引起

损伤。然而，目前很多常用的手传振动评估的方法有很大的不确定性，振动测量的精度都

在±20%到40%的范围内变化，这对白指病的诊断有很大的影响。来自Svantek的SV103由

于固定在用户的手臂上明显地减少了测量的不确定性，因体积小在进行振动测量时，不会

影响正常工作的活动性。

SV 103使用了**的加速度计，SV 107，这种加速度计除了标准的加速度计外还有

一个触压传感器。触压是握紧力和推力的总和，因此能测量到用户是怎样握紧工具的。

这也是新标准推荐的测量方法，触压传感器的读数也会显示在屏幕上。SV 107加速度计

是基于MEMS技术，这是非常先进的传感器技术。MEMS有很多优势，包括耐振，非常

低的功耗及频率响应至DC。MEMS的使用打破了重量和尺寸的技术限制，另外还减少了

整个系统的成本。

SV 103使用充电电池供电，电池可以通过USB接口充电，通过USB接口很容易连接仪

器和PC。测量数据保存在8 GB的存储器中。使用我们强大的“Supervisor”软件，能进行

仪器设置，查看和导出测量数据，日接触振动的重新计算。彩色OLED屏在阳光下也能提供

很好的显示效果，这也完善了仪器的优点。

SV 103 手传振动剂量器特点

? 个体日振动暴露测量仪器，符合ISO 8041

? 根据ISO 10819，在手套内也能测量

? 三轴加速度计，符合ISO 5349

? 触压测量

? 1/3或1/3倍频程实时分析（选项）

? 时域信号记录（选项）

? 8 GB存储器

? USB 2.0接口

? 超高亮度和对比度的OLED彩色显示屏

? 工作时间>24小时

? 很容易使用预定的设置

? 非常小，重量轻和结实的外壳

振动计

标准 ISO 8041:2005，ISO 5349-1:2001；ISO 5349-2:2001；

仪表模式 RMS，**值，峰值，峰峰值，矢量值，A（8）日剂量，ELV，EAV

三轴同时测量

滤波器 W h （ISO 5349）和相应的频带限制滤波器

RMS&RMQ检测器 带有峰值检测的数位真实RMS和RMQ检测器，分辨率0.1 dB

测量范围 0.2 ms -2 RMS ÷ 2000 ms -2 峰值

频率范围 1 Hz ÷2000 Hz

数据记录 包括仪表模式结果和频谱的历史数据记录

时域记录 同时3通道的时域信号记录（选项）

分析 1/1倍频程实时分析，满足1级：IEC 61260（选项）

1/3倍频程实时分析，满足1级：IEC 61260（选项）

加速度计 按照ISO 5349，有手腕挂带且可拆卸的SV 107三轴加速度器

基本数据

显示屏 OLED 128×64像素

存储器 8 GB

接口 USB 2.0客户端

按键 4个按钮

供电 Ni-MH充电电池 工作时间>24小时 1

USB接口 500 mA集线器

环境条件 温度 从-10 ℃到50 ℃

湿度 到90% RH，无凝露

尺寸 88×49.5×19.2 mm（是不带加速度计，电缆和固定带的尺寸）

重量 150-160克，包括了SV 107加速度计和一个振动接触适配器的重量
