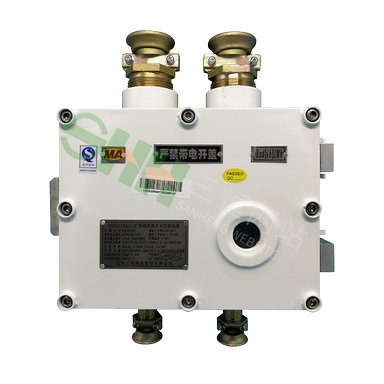

KDG1140(A)矿用隔爆兼本安型断电器,

KDG1140(A)矿用隔爆兼本安型断电器是一种矿用隔爆兼本质安全型保护设备。作为风电甲烷闭锁装置的组成部分之一，由矿用分站检测掘进工作面及其相关巷道内的甲烷浓度，当甲烷浓度超限时矿用分站发出断电信号，该断电信号作为断电器的输入信号经断电器处理后去切断相关巷道内的动力电源，反之亦然。断电器也可与其它相关设备配套使用。同时断电器提供馈电功能，能够监视断电后被断设备是否继续工作。

主要技术指标

（1）电气性能：

  a)额定工作电压：18V DC；

  b)工作电流：≤60mA。

（2）输出控制接点(电子接点)：

  a)导通压降：≤2V（交流）；

  b)截止漏电流：≤0.3mA（交流）；

  c)接点容量：交流36V/3A、127V/1A、660V/0.3A、1140V/0.15A。

（3）输入控制信号：

  a)当输入电平≤1V时，控制输出接点“断开”，被控设备失电；

  b)当输入电平≥2.5V时，控制输出接点“闭合”，被控设备上电。

（4）馈电输入：馈电输入电压范围为(36～1140)V.AC。

（5）馈电输出信号：

  a)5mA/0mA电流信号

    ①被控设备有电时，输出电流为（5±0.5）mA；

    ②被控设备失电时，输出电流为（0±0.5）mA。

  b)+5mA/-5mA电流信号

   ①被控设备有电时，输出电流为（5±0.5）mA；

   ②被控设备失电时，输出电流为（-5±0.5）Ma。

  c)RS485信号： 2400bps。

（6）信号传输距离：使用电缆的单芯截面积为1.5mm2时，断电器至分站的**传输距离为2km；

（7）输出控制距离：使用电缆的单芯截面积为1.5 mm2时，断电器到被控制设备的**传输距离为50m；

（8）控制执行时间：断电器断电控制执行时间应不大于0.5s；

   电源波动适应能力：供电电源在（13～24）V.DC范围内波动时，断电器应能正常工作。
