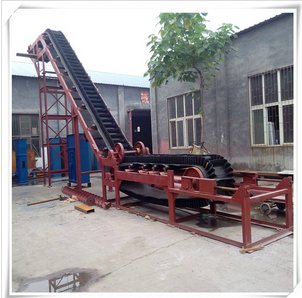

大倾角皮带输送机
大倾角皮带输送机

参考价格

面议

型号

品牌

产地

上海

样本

暂无
上海师远环保工程有限公司.

会员

|

第7年

|

生产商

工商已核实

留言询价
核心参数
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家
留言询价
×

*留言类型

*留言内容

*联系人

*单位名称

*电子邮箱

*手机号

提交
点击提交代表您同意 《用户服务协议》《隐私协议》

虚拟号将在 180 秒后失效

使用微信扫码拨号

为了保证隐私安全,平台已启用虚拟电话,请放心拨打(暂不支持短信)
×
是否已沟通完成
您还可以选择留下联系电话,等待商家与您联系

需求描述

单位名称

联系人

联系电话

Email

已与商家取得联系
同意发送给商家
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家

广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。大倾角带式输送机具有通用带式输送机结构简单、运行可靠,维修方便等优点,具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点,输送倾角为0°~90°范围内,**垂直输送物料粒度为400mm。大倾角带式输送机是大倾角(或垂直)输送的理想设备。通过多年的不懈努力,大倾角皮带机提升高度(**已达203m)、大输送能力(**已达6000t/h),在井下采矿工程、露天采矿、大型自卸船等方而都有所采用,并在**用于钢厂的高炉上料产生了良好的经济效益。

应用

1.该机为一般用途的散状物料边续输送设备,采用的是具有波状挡边和横板的输送带。因此,特别适用于大倾角输送。

2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业,在工作环境湿度为-15℃─ +40℃的范围内输送堆积比重为0.5─2.5t/m3的各种散状物料。

3.对于输送有特殊要求的物料,如:高温、具有酸、碱、油类物质或有机溶剂等成份的物料,需采用特殊的输送带。

4.输送倾角0℃─90℃范围内。

特点

1.用大倾角输送散状物料,能大量节省设备占地面积,彻底解决普通、花纹带式输送机所不能达到的输送角度。

2.机械化带式输送机输送物料,总体投资费用低,可节约投资费用的20%─30%,混凝土、煤炭行业效果更好。

3.该机型与普通式输送机、斗式提升机、刮板输送机比较,其综合技术性能都优越。

4.输送量大,可达2500m3/h,垂直提升高度可达200m。

5.在垂直输送物料时,物料粒度**可400mm。

6.从水平到倾斜(或垂直)能平稳过渡。

7.能耗低、结构简单、维护方便。

8.胶带强度高,使用寿命长。


大倾角波状挡边带式输送机(挡边机)的基本布置形式和代号见下图:


这是五种*基本的布置形式。实际上,由于大倾角波状挡边带式输送机(挡边机)采用了波状挡边输送带和改向轮及改向辊组等过渡装置,其可以在同一垂直面内多次弯曲,实现更为复杂的布置形式。

2,大倾角波状挡边带式输送机(挡边机)的典型布置形式

为了获得较好的受料和卸料条件,该机型大多采用“Z”行布置形式。即为设有上水平段、下水平端和倾斜段,并且在下水平端进料,上水平段卸料。上水平段与倾斜段之间采用凸弧段机架连接,下水平端和倾斜段用凹弧段机架连接以实现输送带的圆滑过度。

1上水平段:为了使用不同的卸料高度要求,头架分为低式头架、中式头架和高式头架。并与之相应,在水平端分别配有低式凸弧段机架和低式中间支腿、中式凸弧段机架和中式中间支腿、高式凸弧段机架和高式中间支腿。

2)倾斜段:无论水平段采用的是低式、中式还是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角大于等于45度时,推荐采用Ⅱ型低式中间架支腿。

3)下水平段:下水平段采用低式中间架支腿。

4)特殊情况下,该机型也可以无下水平段,用一个料斗直接将物料网上输送到上端,此时会有料外溢;也可以不要上水平段,从驱动滚筒上直接把料卸下;无下水平段时,尾架装在斜面上,无凹弧段;无上水平段时,头架与凸弧段支架合为一个支架。

大倾角波状挡边带式输送机(挡边机)的典型布置形式结构图:



1、 尾架(带张紧装置) 2、尾架  3、挡边输送带 4、导料槽  5、凹弧段支架 6、压带轮 7、改向轮 8、中间架 9、中间架支架  10、凸弧段支架 11、凸弧段改向轮12、头架 13、拍打器 14、头罩 15、驱动辊(含动力) 16、下料斗
