一、产品介绍

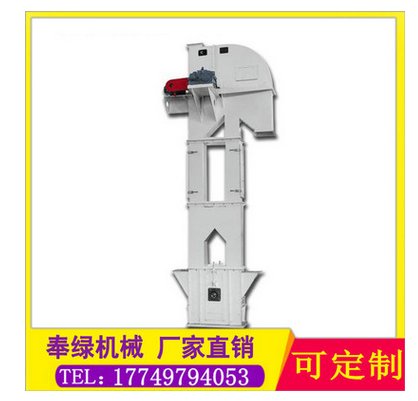

     TD型斗式提升机是基于D型斗式提升机基础上研制而成的新型斗式提升机产品。与D型斗式提升机相比，具有规格多，输送量大，提升高度高，运行平稳可靠，寿命长等显著优点，应优先选用。其主要技术性能及参数符合JB3926-1999<<垂直斗式提升机>>标准。

     TD系列斗式提升机适用于垂直输送堆积密度不大于1.5t/m3的粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、细碎矿石等。TD系列斗式提升机提升高度40m，其结构简单，运行平稳，掏取式装料，离心重力式卸料，物料温度不超过60℃（如采用耐热橡胶带，温度不超过200C°；本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当的料斗。本提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示。

二、工作原理

     TD型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成。适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。另一种钢丝绳芯胶带斗式提升机，由于它的牵引构件为钢丝绳芯胶带所以比TD型的橡胶带具有更好的耐磨抗拉效果。
     TD型斗式提升机结构形式：传动装置TD型斗提升机的传动装置有两种形式，分别配有YZ型减速器和ZQ型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

三、产品特点

1.提升范围广。这类提升机对物料的种类、特性要求少，而且密封性好，环境污染少。
2.驱动功率小。采用掏取式喂料、离心重力卸料，大容量的料斗密集布置，在物料提升时几乎无回料现象，因此无效功率少。
3.使用寿命长，提升机的喂料采取掏取式，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。
4.运行可靠性好,先进的设计原理和加工方法，保证了整机运行的可靠性，无故障运行时间超过2万小时。
5.提升高度高。提升机运行平稳，因此可达到较高的提升高度。
6.横断面上的外形尺寸较小，可使输送系统布置紧凑。
