1、设备简介：

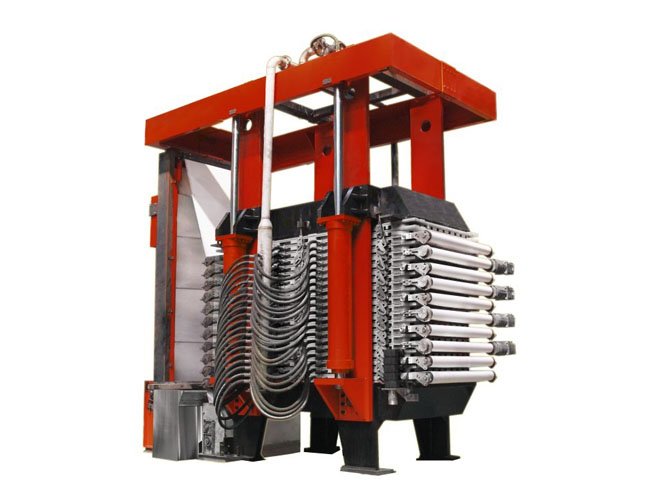

HVPF立式全自动压滤机是一种全自动、高效、节能的先进固液分离设备。设备利用泵的压力、物料的重力以及气压或水压的作用，在滤布两侧形成压差，从而实现高效固液分离。广泛应用于矿山、冶金、化工、环保、医药、食品等行业。

2、特点：
1) 滤板塔式结构,水平过滤，多油缸同步上下运行，液压缸自导向，结构紧凑，设计新颖；
2) 过滤，挤压，洗涤，干燥，卸料，滤布再生整个运行过程可连续自动完成；
3) 过滤压力可达20MPa,对各种粘细物料及要求滤饼含湿低的场合效果尤为显著；
4) 设备运行采用全液压控制，运行平稳、可靠、安全系数高；
5) 采用PLC+触摸屏+自动阀门控制，操作简便，自动化程度高；
6) 滤饼水分低、生产能力大，工作效率是传统压滤机的几倍甚至十几倍；

功能描述：
目前已广泛应用于矿山精矿及尾矿脱水，冶炼、化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。

工作原理：

1) 过滤阶段：当过滤板框关闭后，料浆被泵入滤腔。滤液透过滤布排除，同时滤布表面形成滤饼。	过滤阶段
2) 一次挤压：高压水进入橡胶隔膜上腔，将滤饼中的液体挤出。	挤压阶段
3) 洗涤（可选）：洗涤液进入虑腔后穿过滤饼和滤布后排出。	洗涤阶段
4) 二次挤压：类似一次挤压。	过滤阶段
5) 空气风干：压缩空气通过滤饼时气体将**限度降低滤饼水份。	空气干燥
6) 滤饼排放：当风干过程完成后，滤板组件打开，滤布转动，滤饼随布从压滤机两边卸出，同时滤布进入清洗装置完成清洗再生。	滤饼排放
