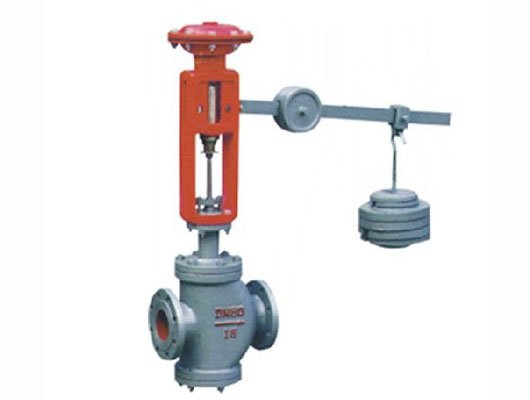

ZMHN直接作用压力调节阀
ZMHN直接作用压力调节阀

参考价格

面议

型号

ZMHN

品牌

产地

样本

暂无
浙江艺创阀门制造有限公司.

会员

|

第7年

|

生产商

工商已核实

留言询价
核心参数
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家
留言询价
×

*留言类型

*留言内容

*联系人

*单位名称

*电子邮箱

*手机号

提交
点击提交代表您同意 《用户服务协议》《隐私协议》

虚拟号将在 180 秒后失效

使用微信扫码拨号

为了保证隐私安全,平台已启用虚拟电话,请放心拨打(暂不支持短信)
×
是否已沟通完成
您还可以选择留下联系电话,等待商家与您联系

需求描述

单位名称

联系人

联系电话

Email

已与商家取得联系
同意发送给商家
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家

■ 概述
ZMHN直接作用压力调节阀,是一种不需要外加能源和操作介质,根据被控制一流体的能量自行操作并保持阀前或阀后变量恒定的调节阀。用来自动调节温度在200℃以下的非腐蚀性气体、石油、蒸汽压力为给定值,具有结构简单、动作可靠、维护方便,防火防爆等优点。
■ 阀体
型    式:直通双座铸造球型阀
公称通径:25、32、40、50、65、80、100、125、150、200mm
公称压力:1.6MPa

法兰标准:JB/T79.1-94、79.2-94等

材    料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
介质温度:-20~+200℃(介质温度大于40℃时,需在上腔充水或充不于介质相混合的液体,也可在区压管线上加冷凝器)


压盖型式:螺栓压紧式

填    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

■ 阀内组件
阀芯型式:双座柱塞型阀芯
流量特性:快开
材    料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等
■ 执行机构
型    式:气动薄膜杠杆执行机构
膜片材料:丁腈橡胶夹尼龙布
环境温度:-25~+55℃
膜盖接口:M16*1.5
膜盖材料:HT200
■ 阀作用方式
有阀前式(K)和阀后式(B)两种。
■ 性能
泄漏量:小于阀额定容量的5*0.001
■ 可调范围    30:1
■ Kv值和额定行程


公称通径

25

30

40

50

65

80

100

125

150

200

额定行程

4

7

10

13

19

27

Kv值

10

16

25

40

63

100

160

250

400

630



■ 工作原理
阀后式直接作用压力调节阀的调节信号,由阀后管道内取得,它随着作用在膜室上被调压力的增加,克服重锤所产生的力后,阀芯向下移动,逐渐与阀座闭合,使流通截面减小,阀芯向上运动,流通截面增加,直到被调压力等于给定值为止。
阀前式直接作用压力调节阀的调节信号,由阀前管道内取得,它随着作用在膜室上被调压力的增加,克服重锤所产生的力后,阀芯向下移动,逐渐离开阀座,使流通截面增加,直到阀前的压力下降到给定值;反之,当膜室上压力减小时,重锤所产生的力使阀芯上升,逐渐与阀座闭合,使流通截面减小,直到阀前后压力增高到给定值。
■ 膜室类型、跎片配置

压力调节范围(KPa)

0.15-0.65

0.65-0.85

0.85-1.0

1.0-2.0

2.0-2.5

2.5-3.5

2.5-5.0

5.0-8.0

8.0-9.5

9.5-13

膜室类型

4

2

1

砣片重量(Kg)

12

17

21

8

11

18

30

17

21

30

■ 外形尺寸





公称通径

25

32

40

50

65

80

100

125

150

200

L(mm)

185

200

220

250

275

300

350

410

450

550

H(mm)

665

675

703

713

787

827

955

1050

1072

1154

H1(mm)

117

120

139

144

188

208

220

268

278

320

D(mm)

1号膜室:185;   2号膜室225;   3号膜室:375
