■ 概述

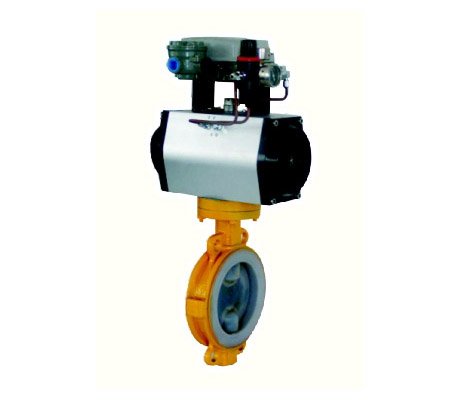

ZSHWF气动衬氟蝶阀,由气动活塞式执行机构和对分两段式阀体组成。
阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。
主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
■ 阀体
型 式:扁平式
公称通径:50、65、80、100、125、150、200、250、300、350、400、450、500、600mm
公称压力:PN1.0、1.6MPa
连接型式:对夹式(无法兰式)
材 料:ZG230-450衬F46
上 阀 盖:与阀体一起铸造
工作温度:-40~+180℃;
压盖型式:螺栓压紧式
填 料:聚四氟乙烯填料
■ 阀内组件
阀芯型式:中线旋转型
阀板材料:2Cr13衬F46
流量特性:近似等百分比
额定行程:全开90°
■ 执行机构
型 式:DA、SR、AW、GT单作用、双作用活塞式执行机构
供气压力:400~700KPa
气源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞、
环境温度:-30~+70℃
■ 阀作用型式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
■ 附件
定位器(HEP型、YT1000型)、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
