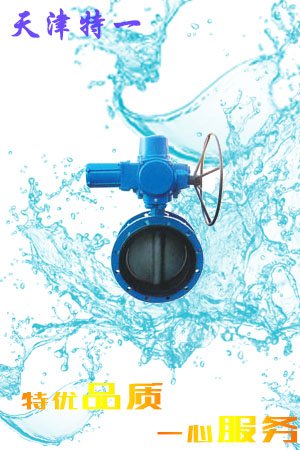

一、SD943H电动伸缩蝶阀 概述
电动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
SD943H电动伸缩蝶阀其主要特点如下：
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能可靠等特点。
二、SD943H电动伸缩蝶阀 采用标准
设计标准：GB/T12238-1989；JB/T8527-1997
法兰连接尺寸：
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
三、SD943H电动伸缩蝶阀 执行机构
1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.环境温度：-20—+60℃（特殊订货-60—+80℃）
3.相对温度：≤90%(25℃时）
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。
5. 防护等级：户外型和防爆型为IP55（可订制IP67）。
6. 工作制：为短时10分钟（可订制30分钟）。
四、SD943H电动伸缩蝶阀 主要技术参数
公称通径 | DN（mm） | 50～2000 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用温度 | ≤80℃ | |||
适用介质 | 空气、水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
五、SD943H电动伸缩蝶阀 主要零部件材料
名称 | 材料 |
阀体 | WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、HT250 |
阀板 | WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、HT250 |
阀杆 | 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、2Cr13 |
密封圈 | CR、NBR、EPDM、FPM |
填料 | NBR、柔性石墨、 V型橡胶 |
六、SD943H电动伸缩蝶阀 主要连接尺寸
