口径：15-200mm
特点：快开
欧系精装、控制精确、密封性好、设计先进、品质优良
技术精湛、结构优越、流动平稳、响应迅速、替代进口
压降损失小、输出力稳定、流量系数大、通道光滑截面相等
调节范围广、流量特性精度高、顶部导向结构、手轮操作简便
| 阀体 | |
| 形 式 | 直通铸造球型阀、三通铸造球型阀 |
| 公称通径 | 15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm |
| 公称压力 | PN16、40、64bar |
| 法兰标准 | JB/T79.1-94、79.2-94等 |
| 材 料 | 铸钢( ZG230-450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等 |
| 工作温度 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
| 阀盖形式 | 螺栓压紧式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀内组件 | |
| 阀芯型式 | 单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀蕊（三通） |
| 流量特性 | 快开 |
| 材 料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
| 执行机构 | |
| 型 式 | ZHA/B多弹簧薄膜执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、丁晴橡胶夹尼龙布 |
| 弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 |
| 供气压力 | 140-400KPa |
| 气源接口 | RCl/4" |
| 环境温度 | -30-70℃ |
| 阀作用形式 |
| 气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
| 附件 |
| 电磁阀、空气过滤减压器、保位阀、行程开关等 |
| 额定流量系数Kv、额定行程、泄漏量、允许压差 | |||||||||||||
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 流量系数Kv | 单座、三通 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 |
| 套筒 | - | - | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 | |
| 额定行程L（mm） | 8 | 12 | 20 | 25 | 40 | ||||||||
| 泄漏量L/H | 硬密封 | 单座：0.01%x阀额定容量；套筒：0.5%x阀额定容量 | |||||||||||
| 软密封 | VI级 | ||||||||||||
| 允许压差（bar） | 单座、三通 | 64 | 60.9 | 29.1 | 18.5 | 21.8 | 13.3 | 15.2 | 9.9 | 6.2 | 6 | 6.9 | 3.9 |
| 套筒 | 64 | ||||||||||||
| 备注：对于波纹管密封调节阀，**允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar. | |||||||||||||

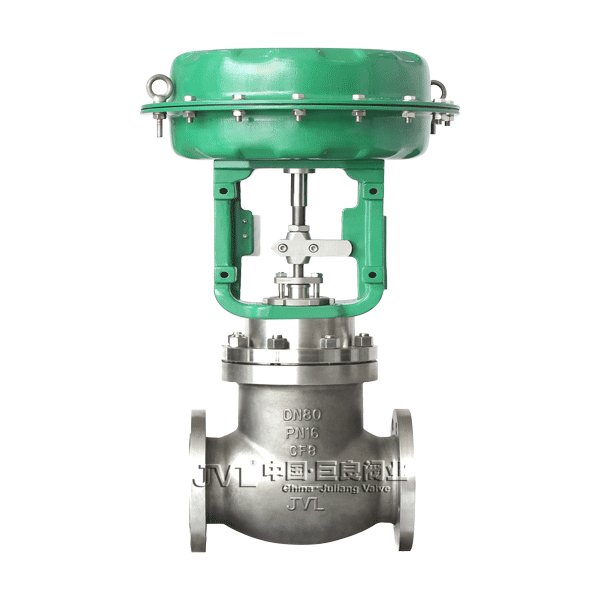

ZMOP、M、Q气动薄膜式切断阔，由气动薄膜多弹簧执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种形式。广泛应用干石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
