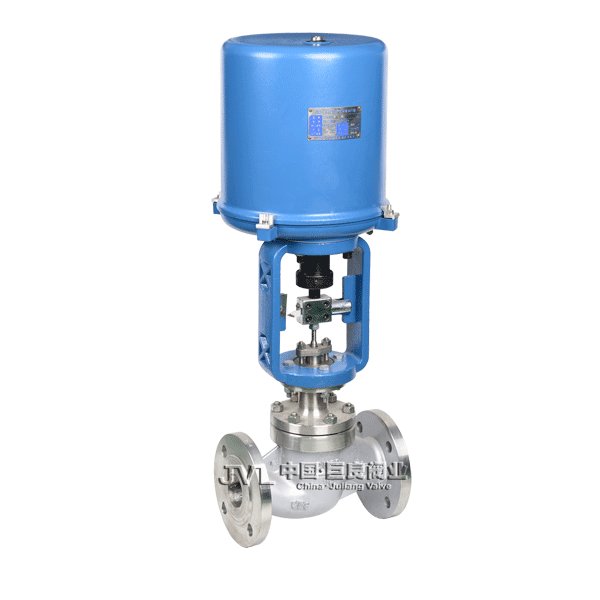

ZDLP电子式单座电动调节阀

口径:25~200mm
特点:等百分比、线性

  •   欧系精装、控制精确、密封性好、设计先进、品质优良

  •   技术精湛、结构优越、流动平稳、响应迅速、替代进口

  •   压降损失小、输出力稳定、流量系数大、通道光滑截面相等

  •   调节范围广、流量特性精度高、顶部导向结构、手轮操作简便

阀体


形      式 直通单座铸造球型阀
公称通径 25、32、40、50、65、80、100、1 25、150、200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖 标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。
执行机构
型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
输出力推(N) 800 2000 3000 5000 6500 10000 16000
**行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技术参数 电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55  隔爆标志:Exd|| BT4    手操功能:手柄
环境温度:-25 +70℃  环境湿度:≤95%
性能
项        目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回      差% ≤3.0 ≤1.0
死      区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 土2.5 ±1.0
终点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 土2.5 ±1.0
额定行程偏差% ≤2.5
泄漏量1/h 0.01%X阀额定容量
可调范围R 30:1
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200
阀座直径DN(mm) 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 8 13 22 32 50 80 120 200 280 450
行程L (mm) 16 20 40
60
配用执行机构型号 381 LS/XA-20 381 LS/XA-30 381 LS/XA-50 381 LS/XA-65
允许压差( bar) 30 20 18 20.5 11.6 6.7 4.7 3.9 2.6 1.6
备注:对于波纹管密封调节阀,**允许压差为10bar,表中数值若小于10bar则不变,若大于10bar则取l0bar.

ZDLP电子式电动单座调节阀,由3810L型f或PSL系列)直行程电子式电动执行机构和直通单座阀组成。内含饲服功能,接受统一的4-20mA或1-5V DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。适用于对泄露量要求严格、阀前后压差低殛有一定粘度和含少量纤维介质的场合.
