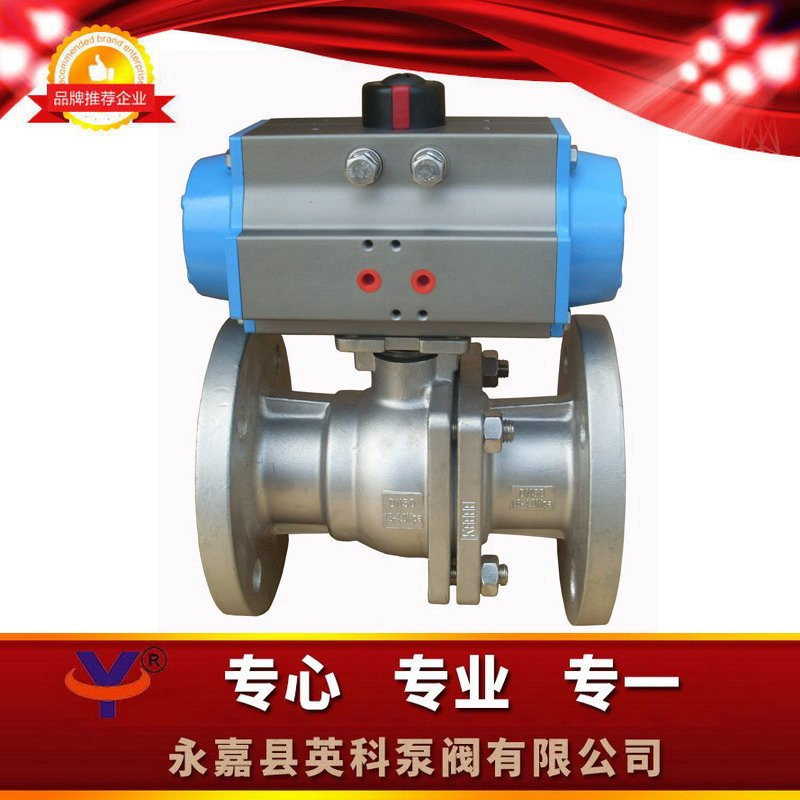

Q641F气动法兰球阀简介

气动法兰球阀的球体具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。

Q641F气动法兰球阀技术参数

【结构形式】：直通式
【连接方式】：法兰、、螺纹、卡箍、快装、焊接
【电压范围】：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
【温度范围】：PTFE：-30～180℃ PPL：-30～250℃
【气动执行器】：双作用、单作用
【气动附件】：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
【电磁阀】：二位五通电磁阀、二位三通电磁阀以及防爆型线圈
【限位开关】：机械式回讯器APL210N、防爆式回讯器APL410N、感应接近式回讯器
【气源压力】：0.4~0.7MPa
【阀体材质】：304、316、WCB、UPVC
【阀板材质】：304、316、WCB、UPVC
【密封阀座】：PTFE、PPL、合金
【压力等级】：1.6-6.4MPa
【公称通径】：DN15-DN300

Q641F气动法兰球阀尺寸

通径(mm)	英寸	10K尺寸（mm）								20K尺寸（mm）
通径(mm)	英寸	L	D1	D2	D3	D4	T	H	n-￠m	L	D1	D2	D3	D4	T	H	n-￠m
15	1/2	108	15	51	70	95	12	48	4-15	108	15	51	70	95	12	48	4-15
20	3/4	117	20	56	75	100	14	53	4-15	117	20	56	75	100	14	53	4-15
25	1	127	25	67	90	125	14	64	4-19	127	25	67	90	125	14	64	4-19
32	1 1/4	140	32	76	100	135	16	70	4-19	140	32	76	100	135	16	70	4-19
40	1 1/2	165	38	81	105	140	16	71	4-19	165	38	81	105	140	16	71	4-19
50	2	178	50	96	120	155	16	80	4-19	178	50	96	120	155	16	80	4-19
65	2 1/2	190	64	116	140	175	18	101.5	4-19	190	64	116	140	175	18	101.5	4-19
80	3	203	76	126	150	185	18	111.5	8-19	203	76	126	150	185	18	111.5	8-19
100	4	229	100	151	175	210	18	140	8-19	229	100	151	175	210	18	140	8-19
125	5	356	125	182	210	250	20	182	8-23	381	125	195	225	270	26	183	8-25
150	6	394	150	212	240	280	22	204	8-23	403	150	230	260	305	28	204	12-25
200	8	457	200	262	290	330	22	252	12-23	502	200	275	305	350	30	252	12-25
250	10	533	250	324	355	400	24	310	12-25	568	250	345	380	430	34	310	12-27
