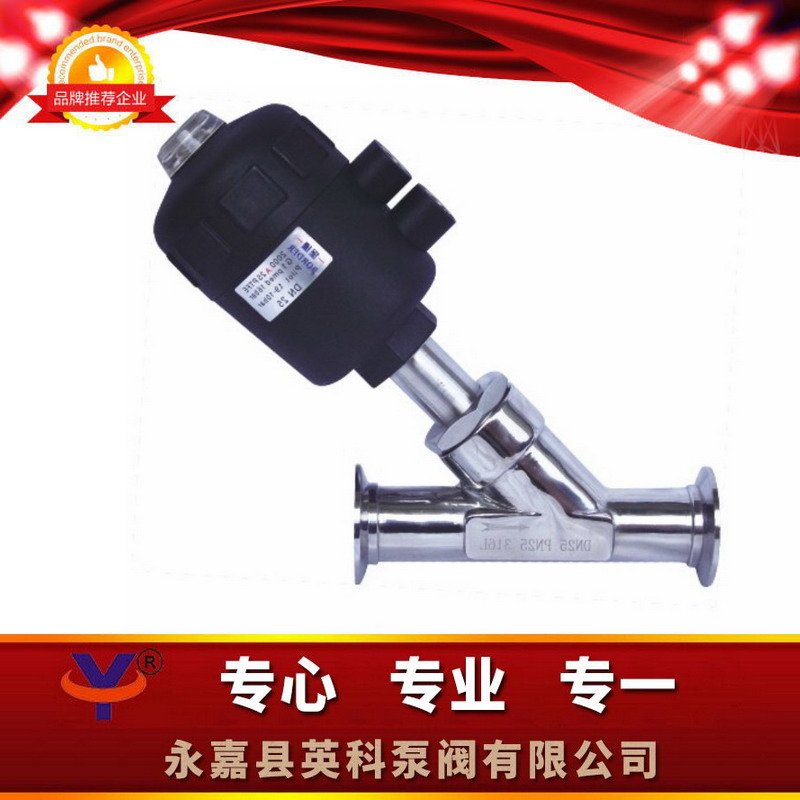

一、Y615W气动角座阀概述:
压力范围: 1.6MPa
介质温度: -10℃~+180℃
环境温度: -10℃~+60℃
阀体材料:不锈钢
密封材料: 聚四氟乙烯
执行机构外壳: 聚酰胺
控制介质: 中性气体、空气
二、Y615W气动角座阀特点:
1、可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气控头可以作360‘旋转,甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头。可选更小的控制头。
7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。阀杆经特别处理以确保**固定,并能自动校正位置。
8、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达七百万次
三、Y615W气动角座阀结构图:
四、Y615W气动角座阀性能参数:
接口C.¢D | 内孔(mm | 执行机构尺寸(mm | A | B | C | E | H | F | A/F |
G1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 |
G3/4 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 |
G1 | 25 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
G11/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
G11/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 260 | 55 |
G2 | 50 | 63 | 150 | 346 | 20 | 153 | 86 | 301 | 70 |
G2-1/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
