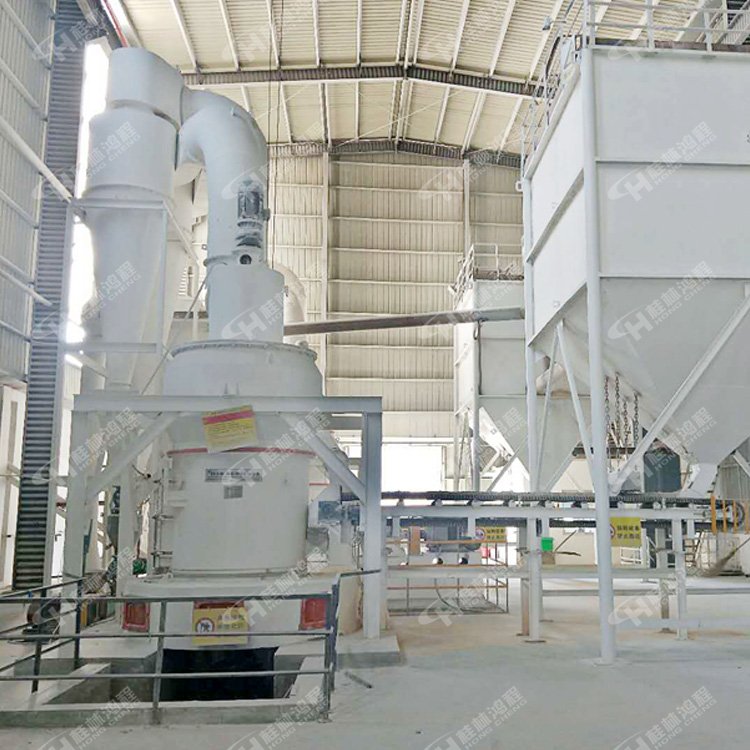

HC纵摆式磨粉机

HC系列纵摆式磨粉机应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工，适宜加工莫氏硬度七级以下，湿度在6%以下的各种非易燃易爆矿石，如石灰石、方解石、活性炭、滑石、白云石、钛白粉、石英石、铝矾土、大理石、长石、重晶石、萤石、石膏、钛铁矿、磷矿、陶土、石墨、粘土、高岭土、辉绿岩、煤矸石、硅灰石、熟石灰、锆英砂、膨润土、锰矿等。成品细度可在0.18-0.038mm（80-400目）之间任意选择。

进料粒度: 25-30mm　成品细度：0.18-0.038mm　产量范围：1-25/h

HC纵摆式磨粉机是桂林鸿程在传统的雷蒙磨粉机的基础上，经过多年的实践和不断的创新和改进，研发的一款革命性新型的摆式磨粉机。HC纵摆式磨粉机涵盖了纵摆式结构，免维护磨辊总成，超细分级机，有效节能的除尘系统，维护方便的传动系统等几项专属**，各项技术指标大幅度提高，是维护方便，运行平稳，节能环保的新型摆式磨粉机。

产品优势

磨粉机为立体结构，占地面积小，从原材料的破碎、输送、制粉到成品的收集、存储、及包装，可自成一个独立完整的生产体系，系统性强。鸿程**摆动方式（**号CN200720081221.1），新结构梅花架及纵摆磨辊装置，结构先进合理。机器振动非常小，噪音低、机械运行平稳、性能可靠。 强制涡轮分级系统（**号：ZL201030143470.6）：分级粒度均匀、精细。分级机采用强制涡轮分级机，使成品粒度范围从原来的80-325目区间扩展到80-600目区间。分级区间大，精度高。纵摆式研磨结构，物料在单位研磨时间内处理量更大、效率更高。在与R型磨粉机总功率不变的情况下，产量同比提高40%以上，单位电耗成本节省30%以上，是高产节能型磨粉机产品。可采用脉冲收尘系统处理磨粉机余风（**号：CN200820113691.6）：过滤效率可达到99.9%以上，出风口粉尘浓度<30mg/m3,达到并优于国家标准要求； **的双皮带传动装置（**号CN200820104043.4）：磨粉机工况恶劣，入料偏大、夹带硬物等多会造成减速机的损坏，造成的维修相当费工费时，而双皮带传动装置做到结构简单、工作可靠、维护简便。

工作原理

HC纵摆式磨粉机工作原理 雷蒙磨工作原理HC纵摆式磨粉机整套结构是由主机、强制涡轮分级机、管道装置、高压鼓风机、成品旋风分离器、电磁振动给料机、电控电机以及颚式破碎机、畚斗提升机等组成。其中磨粉机主机由底座、回气箱、铲刀、磨辊、磨环、罩壳及电机组成。进行碾压磨粉的工件磨环、磨辊采用耐磨材料经铸造而成，其与物料的接触面都经过耐磨处理。系统的动力装置可采用双传动装置和减速机传动装置。

HC纵摆式磨粉机粉磨物料过程：待粉磨的物料通过破碎机破碎，经提升机送至储料斗，可调速的给料机从料斗经罩筒入料口输送到主机腔内。在传动装置的驱动下，中心轴带动着梅花架总成、磨辊总成、铲刀架、铲刀座总成一起旋转，磨辊总成安装在梅花架上，旋转产生巨大的离心力使磨辊与磨环紧贴在一起，物料在铲刀座总成作用下，不断把物料铲送至磨环、磨辊间，磨环和磨辊在相对旋转运动中在离心力的作用下不断对物料进行碾压、挤压、冲击。对物料进行粉碎细化。粉碎后的粉体在气流的带动下上升到分级区域，由涡轮分级机进行气体与粉体分离，经涡轮分级机分离出的合格粉体通过管道送至双旋风收集。不合格的粉体降回主机，并被再次碾压破碎，直至合格。

注：1. 以上型号可选择鸿程**-纵摆结构，也可根据加工物料特性及细度选择悬摆结构。2. 以上以加工石灰石为例，由于各地物料不同，产量不同，以上数据仅供参考。

温馨提示：由于我厂产品所属机械行业，设备需跟工艺配套，产品型号较多，网络报价为虚拟报价，实际价格根据设备配置和客户所需型号而定，设备实际价格以及运费问题请以销售工程师实际报价为准.
