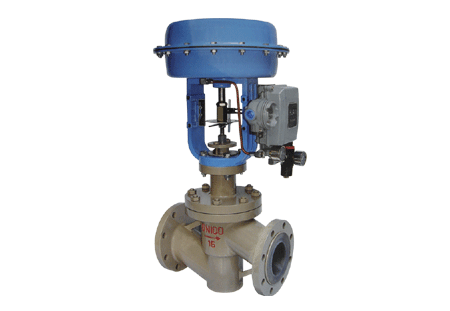

概述:JHP型气动单座调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度氏、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果。
1、调节机构主要技术参数
阀座直径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
公称通径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
额定流量 系数kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||
行 程mm | 16 | 25 | 40 | 60 | ||||||||||||
流量特性 | 直线、等百分比 | |||||||||||||||
介质温度℃ | -20~200(常温型)、-40~+250、-40~250(中温型) | |||||||||||||||
法兰尺寸 | 法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式 | |||||||||||||||
法兰型式 | 铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59 | |||||||||||||||
阀体 材质 | PN (MPa) | 0.6,1.6 | HT200 | |||||||||||||
4.0,6.0 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||||||||
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | |||||||||||||||
上阀盖型式 | 普通式(常温型),热片式(中温型) | |||||||||||||||
可调比 | 50:1 |
注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。
2、执行机构主要技术参数
型 号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 |
有效面积cm2 | 350 | 350 | 560 | 900 |
行 程mm | 16 | 25 | 40 | 60 |
弹簧范围KPa | 20~100(标准);40~200;80~240;20~60;60~100 |
3、性能指标
项目 | 指标值 | 项目 | 指标值 | ||||
基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 % | 气关 | 不带定位器 | 始点 | ±5.0 |
终点 | ±2.5 | ||||||
带定位器 | ±1.0 | 带定位器 | 始点 | ±1.0 | |||
终点 | ±1.0 | ||||||
回差% | 不带定位器 | 3.0 | 气开 | 不带定位器 | 始点 | ±2.5 | |
终点 | ±5.0 | ||||||
带定位器 | 1.0 | 带定位器 | 始点 | ±1.0 | |||
终点 | ±1.0 | ||||||
死区% | 不带定位器 | 3.0 | |||||
带定位器 | 0.4 | 允许泄漏量L/h | 1×10-4× 阀额定 容量 | ||||
额定行程偏差% | ±2.5 |
4、允许压差
开 关 方 式 | 执行 机构 型号 | 弹簧 范围 KPa | 气源 压力 KPa | 需 要 附 件 | 公称通径(阀座直径)mm | |||||||||||||
20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||
(10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||
气 关 | ZHA-22 | 20~100 20~100 40~200 | 140 250 400 | P R P或R | 6.4 6.4 6.4 | 6.4 6.4 6.4 | 5.94 6.4 6.4 | 3.34 6.4 6.4 | 2.14 6.4 6.4 | |||||||||
ZHA-23 | 20~100 20~100 40~200 | 140 250 400 | P R P或R | 1.31 6.09 6.4 | 0.84 3.9 5.26 | 0.53 2.5 3.39 | ||||||||||||
ZHA-34 | 20~100 20~100 40~200 | 140 250 400 | P R P或R | 0.51 2.36 3.21 | 0.33 1.56 2.12 | 0.21 1.0 1.35 | ||||||||||||
ZHA-45 | 20~100 20~100 40~200 | 140 250 400 | P R P或R | 0.22 1.02 1.39 | 0.15 0.71 0.97 | 0.08 0.40 0.54 | ||||||||||||
气 开 | ZHA-22 | 20~100 40~200 80~240 | 140 250 400 | P P或R P | 4.46 6.4 6.4 | 3.09 6.4 6.4 | 1.98 5.94 6.4 | 1.11 3.34 6.4 | 0.71 2.14 4.99 | |||||||||
ZHA-23 | 20~100 40~200 80~240 | 140 250 400 | P P或R P | 0.44 1.37 3.05 | 0.28 0.84 1.95 | 0.18 0.53 1.25 | ||||||||||||
ZHA-34 | 20~100 40~200 80~240 | 140 250 400 | P P或R P | 0.17 0.51 1.18 | 0.11 0.33 0.78 | 0.07 0.21 0.5 | ||||||||||||
ZHA-45 | 20~100 40~200 80~240 | 140 250 400 | P P或R P | 0.07 0.22 0.51 | 0.05 0.15 0.35 | 0.028 |
注:1)P-阀门定位器;R-压力继动器。
2)允许压差为阀关闭P2=0状态,△P的**值。
3)**压差超过1.0MPa,阀塞、阀座表面堆焊硬质合金或改用其它材料。
可配附件 |
定位器、手轮机构、空气过滤减压器等。
DN | L | H | H1 | 重量(Kg) | φA | |||||||
PN6 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6 PN16 | PN40 PN64 | ||
20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 52 | 65 | 19 | 23 | 285 |
25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 57 | 70 | 20 | 24 | 285 |
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 75 | 85 | 26 | 35 | 285 |
50 | 254 | 567 | 586 | 457 | 627 | 70 | 82 | 82 | 90 | 30 | 40 | 285 |
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 92 | 100 | 47 | 66 | 360 |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 100 | 107 | 55 | 78 | 360 |
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | 360 |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | 470 |
250 | 730 | 730 | 100% | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 |
300 | 850 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | 580 |
零件名称 | 材料 | 温度范围 | 备注 |
阀体上阀盖 | HT200 | -20~200℃ | |
ZG230-450 | -40~450℃ | ||
ZG1Cr18Ni9Ti | -250~550℃ | ||
ZG0Cr18Ni12Mo2Ti | -250~550℃ | ||
阀芯、阀座 | 1Cr18Ni9 | -250~550℃ | |
0Cr18Ni12Mo2Ti | -250~550℃ | ||
填 料 | 聚四氟乙烯 | -40~200℃ | |
膜 片 | 丁晴橡胶夹增强涤沦织物 | ||
压缩弹簧 | 60Si2Mn | ||
膜 盖 | A3 |
