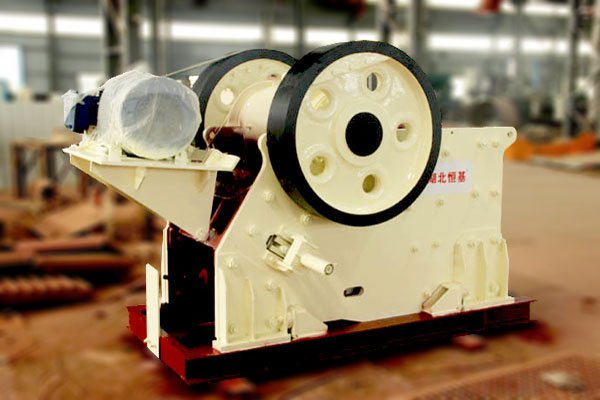

PEV颚式破碎机

『应用领域』：水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机 场跑道、市政工程、高层建筑

『适用物料』：用于金矿石、锡矿石、铁矿石、铜矿石、锰矿石、花岗岩、玄武 岩、石灰石、石英石等

国际***破碎技术、强磨蚀性物料**

1.对称的V型破碎腔，使进料口尺寸、产量和破碎比实现**化，比传统破碎机产量 提高了30%以上。

2.整体式轴承座、更大规格轴承、调质合金主轴的选用，使破碎机具有更大的承载能 力和更长的使用寿命。

3.排料口采用“楔块调整装置”，调整更简单、可靠。

4.电机安装于破碎机机架之上，有效减少破碎机安装空间，延长V形带的寿命。

5.无地脚螺栓安装方式，设备自带的橡胶减振块可有效吸收设备振动，降低传给基础 的负荷。

6.优化的运动学参数与结构设计的**结合，使设备运行异常平稳。

突出优势

•

  非焊接可拆解机架

  机架侧板和前墙板、后横梁之间采用圆柱销连接，螺栓紧固，克服了焊接机架容易产生应力集中的不足，更加坚固可靠。可拆解结构便于运输和安装，尤其是井下安装运输更为便捷

•

  优化运动参数

  优异的运动参数，使破碎机物料在破碎腔上部即可开始破碎，在破碎腔下部冲程更大，破碎比更大





•

  超大轴承设计

  与以往同规格颚式破碎机相比，轴承规格增大，延长使用寿命；动颚和机架4个轴承规格相同，减少了备件种类



•

  楔块式排料口调节方式

  排料口调节与传统插板式调整方法不同，采用楔块调整排料口，减小了工人劳动强度和停机时间。用户可以根据需要选装液压调整排料口装置，调整更为容易



•

  钢板肘板

  肘板采用高强度钢板材料，破碎机过载时弯曲变形，保护破碎机关键件不受损坏。与传统铸铁肘板相比重量轻，更换容易；避免铸铁肘板折断落下，损坏输送机

•

  一体化电机座结构,整体钢架底座

  电机座和主机一体化结构，使安装更加简便，节约占用空间,整机安放于钢架底座之上，主机与底座间通过减震垫连接，对基础影响小



工作原理

PEV系列颚式破碎机的破碎方式为曲动挤压型。工作时电动机驱动皮带轮，通过 偏心轴使动鄂前后上下摆动，当动颚上升时动颚板向定颚板接近，与此同时物料被挤 压、搓、辗等多重破碎；当动颚下行时，动颚在复位弹簧的作用下离开定颚板，已被 破碎的物料在重力的作用下从出料口自由卸出。随着电动机连续传动破碎机动颚作周 期性的压碎和排料，实现批量生产。

1、矿山破碎领域，用于金矿石、锡矿石、铁矿石、铜矿石、锰矿石、花岗岩、玄武 岩、石灰石、石英石等各种金属矿石及非金属矿石的中等粒度破碎。

2、建筑骨料、公路路面料、垫层料、干混砂浆和混凝土骨料等的生产。

3、工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机 场跑道、市政工程、高层建筑用砂石骨料生产。

4、搭配移动式车载系统，组成颚破移动破碎站，用于建筑垃圾破碎、露天煤矿开采 、石料加工等领域。

技术参数
